Здравствуйте, форумчане! Есть сд-проигрыватель Yamaha CDX1110 стал вопрос о его доработке. Аппарат добротный, 2 трансформатора, 2 x PCM56P-K – YM3414, после цапов стоит по два операционника njm5532. Много читал по доработкам и дорабатывал аппараты по проще. Что посоветуете по этому аппарату?

1. Чистка выхлопа, отключение усилителя для наушников так как не пользуется человек им.
2. Замена диодов на Шотки. Шунтирование питания аналоговой и цифровой части пленочными и или керамическими конденсаторами есть пленочные philips и wima, керамические npo murata.
3. Замена операционных усилителей на какие?
4. Что еще посоветуете сделать для получения более лучшего звучания.

С уважением, Виталий.

Вечером посмотрю что за аппарат, надеюсь в сети есть SM. Можно подумать. Хотя однозначно советую заменить тактовый генератор на современный и запитать его от отдельного источника. В цепях цифрового питания поставить лоуимпедансные конденсаторы. Вместо опера можно поставить панельку, и подобрать "опер повкусу" начиная от AD712, OPA2132, LME49ххх и т.д.

Сервис мануал есть, могу скинуть на почту. Думал ставить LME49860. По тактовому генератору особо опыта установки нет

По клоку все достаточно просто, выпаиваете старый кварц, а вместо него ставите новый генератор, выход генератора подключаете ко входу YM3613 IC807 ножка 3. Тактовик может быть как и 5 вольтовый, так и 3.3 в. Готовые блоки есть здесь http://www.audio-gd.com/Pro/diy/JZ1/JZEN.htm . Вам необходим генератор на 16.9344MHz. Если не пугают трудности, то можно купить хороший генератор на 33.8688 MHz и поделить частоту на 2 при помощи триггера. В этом варианте есть преимущество в том, что такие генераторы распространены, т.к. часто используются в аудиотехнике (сдается мне, что та платка так и делает ). Вот генератор: http://www.ebay.com/itm/TCXO-33-8688MHz-1ppm-super-low-jitter-6ps-CD-upgrade-/320360939111?pt=LH_DefaultDomain_0&hash=item4a96fffe67

А так, наводка. Можно генераторы посмотреть в аудиокартах, иногда попадаются в бытовой технике.

На компонентном уровне можно поменять комплектующие на более качественные, блокирующую керамику запаять как можно ближе к выводам цифровых микросхем (часто такая возможность имеется) и заменить электролиты на лоуимпедансные. Если ставить шунты, то лучше использовать полипропиленовые конденсаторы, ибо лавсан, который так любят пихать производители (именно в цепях питания) - мутит звук.

Выкинуть мьют ключи, или заменbть их реле, которое по сигналу будет шунтировать выход проигрывателя (после R660, 661, 659. 652 ). м.б. на выходе и не будет щелчков при переключении треков, тогда ничего ставить ненужно.

Корпус изнутри можно обклеить шумкой на битумной основе. Толщину выбирай из конструктивных особенностей аппарата. Чем толще, тем лучше. Не заклеивай вентиляцию.

а шумка то зачем?

Это делается для лучшей виброизоляции (да да здесь есть физика, + увеличиваем массу прибора). Всетаки проигрыватель это оптический прибор. Делать шумку или нет это Ваш выбор. Но скажу по опыту, это дает эффект.

Спасибо за советы! Транзисторы mute уже убрал щелчки только при включении и выключении аппарата (они не напрягают), убрал разделительные конденсаторы так как какой-бы не был хороший конденсатор все равно лучшее его отсутствие на пути сигнала Аппарат весит 14кг, но все-же начал обклейку виброизоляцией так как на моем onkyo обклейка дала результат не ожидал такого Еще вот подумываю убрать с тракта внутренний операционник внутри цапа который. Может был опыт исключения какие изменения и стоит ли игра свеч!

Cрачь не по теме заканчиваем

О.К.!

Может кто-то делал настройку цапов Поделитесь с методикой и тестовым диском

Хорошие детальки, емкости, шунты, шумка.... - это все хорошо. Но больший эффект дает изменение топологии ПП и замена проводочков.

Заменить сидюк на цап...и усё...а то проводочки, топология...

vetalya1984
Каких ? DC не настраивается а старые мультибитники с подстройкой разрядов редкие. Все равно сами не настроите . Поэтому не лазите шаловливыми ручонкоми в такие аппараты.

Да кстати есть смысл настроить CD к. SM к нему тут http://www.hifiengine.com/manual_library/yamaha/cdx-1110.shtml Весит за 12 метров и очень подробно описывает процедуру настройки с пикапа и заканчивая ЦАП ом.
Хочу огорчить рукосуев тем что без приборов осциллографа и хорошей звуковой карты на компе в него лазать нельзя.
Для тех кто имеет приборы и знает как это делать нужно начинать с профилактике лазерного пикапа , чиска , настройка по SM и только потом переходить к ЦАПу.
ЦАП настраивается в два этапа . Первое настраивается AD offset & DAC offset и в последнюю очередь DAC distortion в программе Спектролаб или Спектроплюс. Cамый простой тест для просмотра работы ЦАП а в программе Спектра плюс итд.

Здравствуйте, извините долго не отвечал Доработал Yamaha CDX1110 Как и писал ранее были произведены следующие доработки:

1. Чистка выхлопа (исключены транзисторы mute, убраны разделительные конденсаторы, отключение усилителя для наушников так как не пользуется человек им.
2. Замена диодов на Шотки. Допалнительно шунтированы питания аналоговой и цифровой части пленочными и или керамическими конденсаторами пленочные wima, керамические npo murata, также использовались пропиленовые и фторопластовые для шунтирования основных конденсаторов в аналоговой части.
3. Замена операционных усилителей на LME49860.

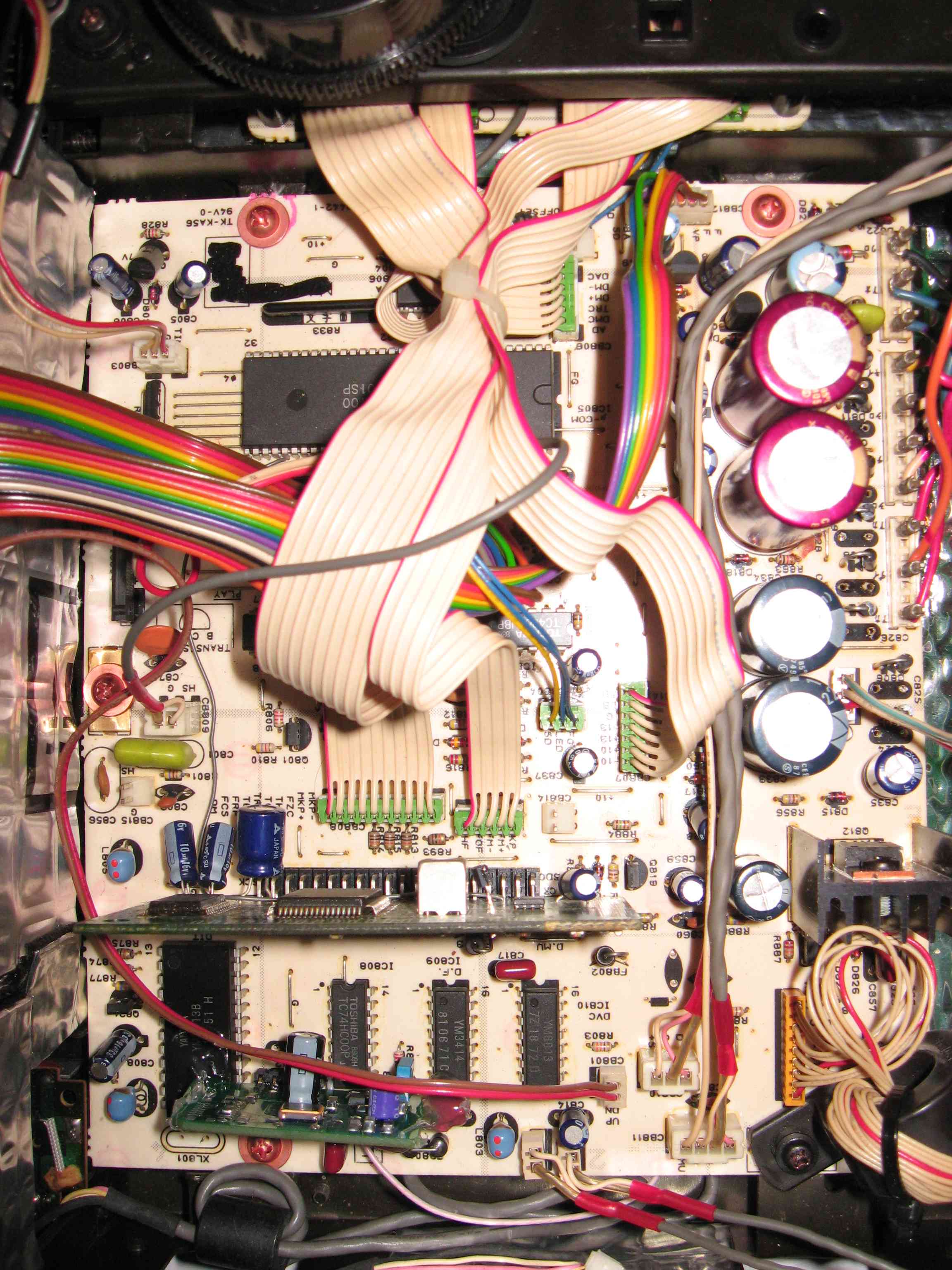

4. Был установлен отдельный клок генератор со своим малошумящим стабилизатором.

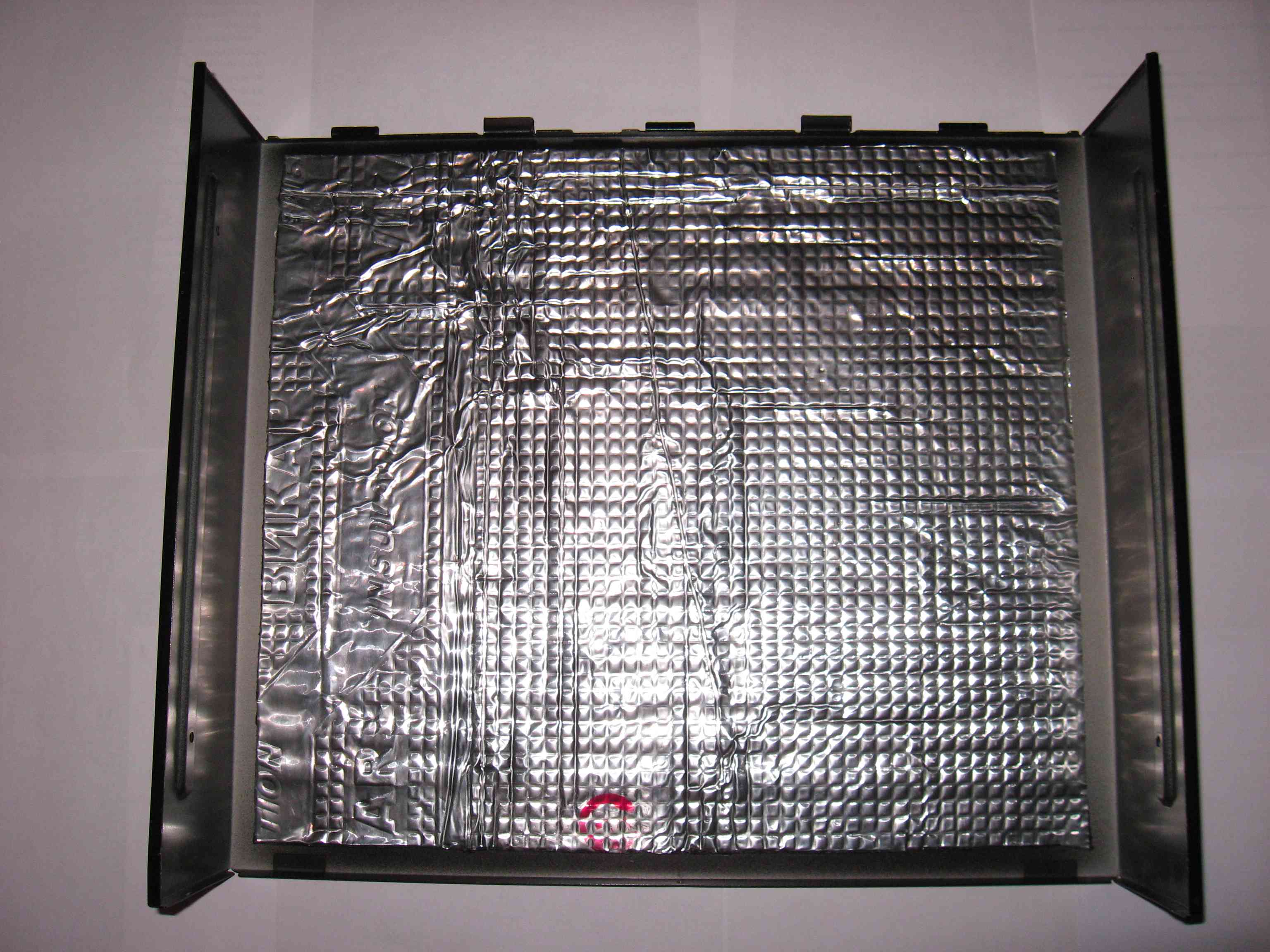

5. Виброизоляция корпуса.

Что еще посоветуете доработать?

Всем спасибо за советы и помощь!

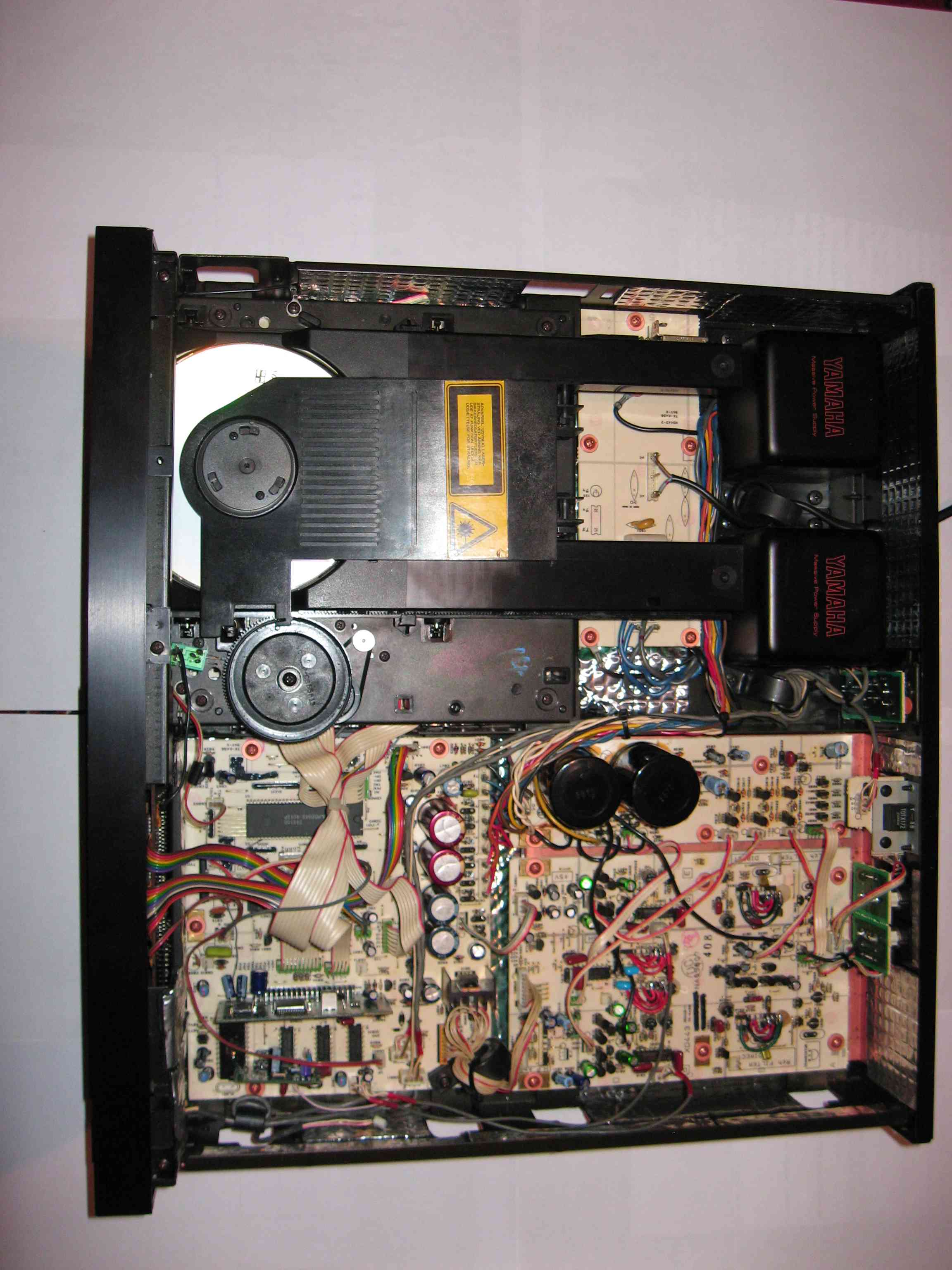

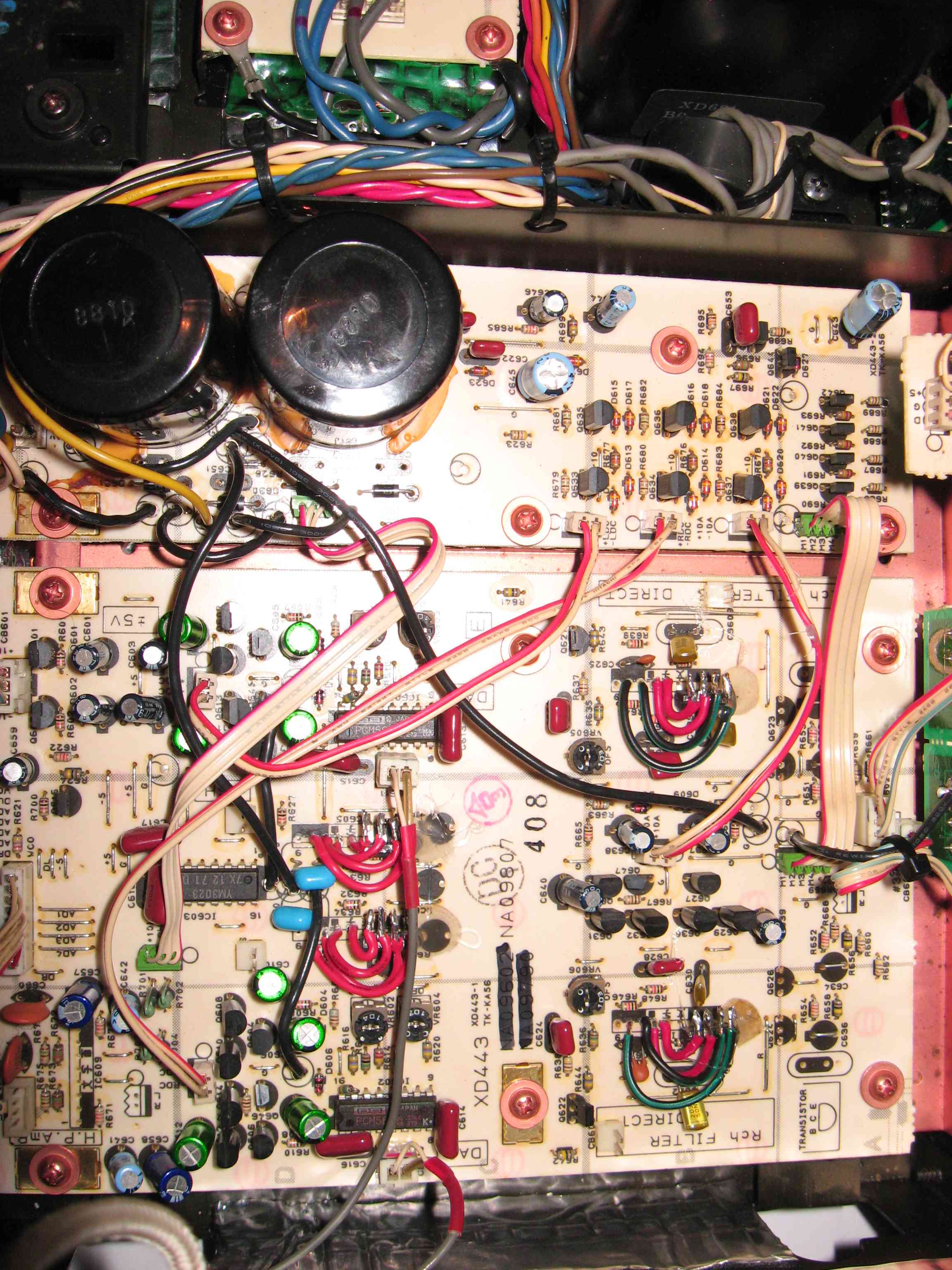

Выкладываю фото примерно, что получилось

С уважением, Виталий.

Фото -это конечно хорошо.Но главное то ради чего всё это делалось:Звучание. Про него что можешь сказать? Смысл в доработки был?

На данный момент аппарат непрогрел время работы 3-4 часа Не люблю описывать звучание, его нужно слышать Из услышаного могу отметить звучание стало правдоподобнее, детальнее, низ стал плотнее, собранее, середина четкая, верха детальнее точнее В целом звук немного смягчен, что не утомляет, а наоборот хочется слушать целыми днями

vetalya1984Описывать звучание не обязательно.Главное прогресс в улучшении качества звучания на лицо.Ну значит силы и время потрачены не зря. Правда- аутентичность потеряна.Аппарат стал выше по классу.Но уже не продашь перекупщикам.. Не такой как от производителя.Лучше!А это уже снижение в цене.Есть прямая закономерность :Чем хуже- тем дороже...

Есть предложение провода питания аналоговой части заменить на моножилу 0.8-0.9

Да так и есть Человек оставляет себе его, а не на продажу поэтому для него главное качество звука

Я тоже так считаю.Хорошее надо оставлять себе.А всё говно, продавать друзьям, любящим аутентичность. Хочется владельца, поздравить с не ординарным источником.Пускай живёт и радуется.

Здорово! Вот и результат, человек забил на аутентичность и получил аппарат классом выше! Молодцы!

Олег Н
Не совсем так. Если брать такой молдинг например от Андронникова то аппарат однозначно заберут по пов цене ,а от тебя и меня и фолка и других ной нейм людей нет.
Вот сделаешь себе имя тогда цена красна будет.

Еще отмечу что при установке клока или дополнительного стабилизатора на цифровой фильтр сд-проигрыватель начинает лучше и быстрее считывать диски
