Олег Н
Вы своей "улыбчивостью" заставляете задуматься о Вашей адекватности !!!
Модераторы и Вы лично - можете считать это переходом на личности !!!
Мне абсолютно нагадить (прошу прощения за резкость) на "идеологию" этого чудака !
Но правил электробезопасности ещё никто не отменял.

Удивительно это. И неправильно. Ведь есть же общедомовой рщ, нафиг лишние узкие места?
Да и он лишняя суета, так как всем известно, что на ближайшей трансформаторной подстанции стоят ничего себе нормальные предохранители вполне аудиофильского сечения. А также газовая и максимальная токовые отсечки. Соображаете плохо и усложняете себе жисть лишними контактными группами.

Willi1973
Не кипятись Вон Омон РА
уже выдал дальнейший твик системы.

Bender
Просто бред - весьма бодрит.
Кстати, а заказчик со своей "концепцией" и "идеологией" в курсе всех "узких" мест ?
Гусары - молчать !!!
Я - об ЭТОМ :

Про серебро в контактах - лучше не пишите, ведь главное - СЕЧЕНИЕ !!!

Да такой на порядок лучше

folk
Если следовать "идеологии" - то Омон РА всё верно предложил.
Лично к Вам - никаких претензий. Веселит Олег Н, оправдывающий эту ... глупость "всегда правого" заказчика.

Использование ТВ1-4 это лично мое решение. Проанализировав наличие выключателей в магазинах решил использовать дубовый и надежный советский тумблер.

ну газовая защита срабатывает от " внутреннего" повреждения тр-ра......А далее практически всё верно....
Срабатывает дифференциальная защита линиии, далее МТЗ ( максимальная токовая защита) с комбинированным пуском по напряжению ввода. Секция гаснет от защиты по минимальному напряжению. И ежели не срабатывает АВР ( автоматический ввод резерва ) то гаснет целый блок .....Генератор - блочный тр-р, за ним отпаечные тр-ры. которые питают собственные нужды станции. Гаснет котёл....отсанавливаються двигателя....Всё оборудование встаёт колом

Коллапс Нет подачи угля....конвеера не работают ....
А всё потому что Вася Иванов .....или Иван Васин хай - эндную сустему дома у себя завёл......и эксперементирует
Звонки - доклады в РАО ЕС ......Вызывают МЧС.....Кожубетович всегда поможет.....Снимаеться боевой корабль с дежурства, граница остаеться открытой .....Корабль максимально приближаеться к станции....даёт " прикурить"....
от своего дизеля.....и вот " станцию" сняли с нуля.....
Заработало , поехало, попёрло.....Загорелась лампочка в подьезде ....
Очередная звезда на груди МеЧеЭс......Ивана Васина в лагеря.....делать "бурбуляторы" для заваривания купечика ( чая)....на долгие 15 лет .....

Вывод - Не стойте и не прыгайте,
Не пойте, не пляшите
Там, где идет строительство
Или подвешен груз.

До этого блока питания, у заказчика есть предохранитель, в другом устройстве и не родивый, а нормальный, который сгорит если что. А в этой концепции, я предполагаю, проверяется ( или это уже проверено) "последняя миля".
Интересно, как звук изменится с этим блоком. Я думаю будет лучше, по-любому. Денис молоток, респект.

Денису Да ....респект Молодец !!!

А вот что хотят заказчики....Для меня загадка

Зашёл в городе в Хай-Фай салон......продаван сидит. спит за столом....
ЦАПы спрашиваю есть ?.....Показывает ЦАП - Музыкан Фиделите......отдельно блок питания.....

Хороший говорит ЦАП....13000 р стоит.....но вот я бы посоветовал бы вам заменить блок питания на более мощьный...

Вот с какого перепуга он советует заменить " родной" блок питания на более мощьный.....
Спрашиваю ....У него защита есть ? Может по защите выбивает ? Может грееться не по детски.....
Защиты нет....не грееться....Просто мы эксперементировали и звук нам больше понравился....
От более мощьного БП звук стал лучшее Однако

Златоухость не пропьёшь ....и не проспишь, сидя в магазине за столом.....
Был бы помоложе , да пошустрей.....утащил бы втихаря у них Бриджстоун ...за "конский" ценник.....и фиг бы он проснулся ......

Сие есть факт общеизвестный и многократно подтвержденный.
Все очень просто: у этих ЦАПов - БП говно. Замена его на любой приличный дает заметный эффект.

Ух сколько у нас Драконов и Горынычей

У импульсника без помех не бывает.

Страна у такая. Сказочная.

Dragon
И импульсники можно сделать хорошие и даже расположить их отдельно хоть в другом корпусе и вреда от них не будет .

Ляпота)

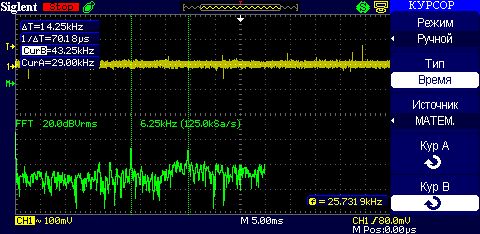

Денис, расскажи немного про картинку. Это шум нового источника питания? И на какой частоте выбросы ( справа) по 100 мВ в каждую полярность? И что такое 731,145 кГц?

Это шум простого импульсного БП, Снизу зеленое - это спектр , первая гармоника на 21 кгц. Причем это в режиме х.х., стоит нагрузить бп, величина выбросов увеличивается. Даже замена на суперпуперлоуимпедансное добро не помогает, тут надо делать серьезную фильтрацию, да и боюсь что от выбросов не спасет... В итоге все что есть в питании - это же самое есть на выходе аудиоустройства. 731.145 кгц это просто частотомер, не обращай на него внимание, т.к. сигнал не переодический - его показания скачут. Да звуковой картой не посмотришь шину питания, а там часто много интересного Масштаб 50 мв на клетку.

Я не говорю, что все импульсники го-но, но дешевые, которыми комплектуются медиа плееры, цапы и т.д. как правило таковым и является.

Который был в комплекте?

folk
Так еще и находятся рядышком с важными узлами. Жесть.

Неа, это бп из серии в перфорированном металлическом корпусе,

Вот от Дака родной. Масштаб 100 мв на кл.

Шумов меньше, но спектр....

folk
Денис, а новый сделанный бп не проверял?

Смотрел, но не сохранял спектры, ибо там ничего интересного

Немного выскажусь.....
Сначала по платам.
Питание(с диодов) должно идти сначала на емкости, а потом к потребилю. Сдесь же получается что емкости разбросаны по плате и многие стоЯт в стороне от "торговых дорог", т.е. эффективность этих емкостей сильно снижается.
Дорожки, по возможности, лучше не дублировать проводниками, а делать платы с более толстой фольгой или более широкие дорожки. Чтобы сохранить эффективность от емкостей, в случае широких дорожек, надо у выводов кондеров делать вырезы в дорожках.
На фото плохо видно топологию платы со стабилизатором, но, похоже что, земля разведена не совсем правильно.
Радиаторы м/с, диодов, транзисторов.... надо крепить к плате, чтобы не отваливались ножки со временем(при эксплуатации, при монтаже в корпус....).

Во внешнем БП такие сечения проводников излишне, гораздо более эффективно подправить топологию в самом устройстве. Там можно и проводники поставить с бОльшим сечением.
Предохранитель.... На мой взгляд, без него нельзя в сетевом устройстве!
Если так сильно пугает его влияние на звук, то можно применить медленные, аудиофильские....
Тем более что в этом устройстве немаленькая суммарная емкость конденсаторов(а я бы поставил гораздо больше) - они нивелируют это влияние, плюс ко всему стабилизатор - на нем ведь падает несколько вольт, так что предохранитель, в данном случае, окажет очень малое влияние.

Кстати, удобнее применять диоды, транзисторы, м/с(стабилизаторы).... в пластмассовом корпусе ТО-220F - меньше заморочек с креплением и теплоотвод получается хороший по сравнению со слюдой/номаконом.
И еще, для управления(это было в другой теме) удобнее применять "цифровые" транзисторы.

folk
Так чем закончилась замена БП? Клиент остался доволен звуком?
А главное, исполнитель?
В чем проявилась разница между штатным блоком и новым?

По общему впечатлению, звук стал лучше.

Как-то скудно ответил. Давай рассказывай про глубину сцены

ага, звук стал "ширше", высокие чище.
ты это хотел услышать?
