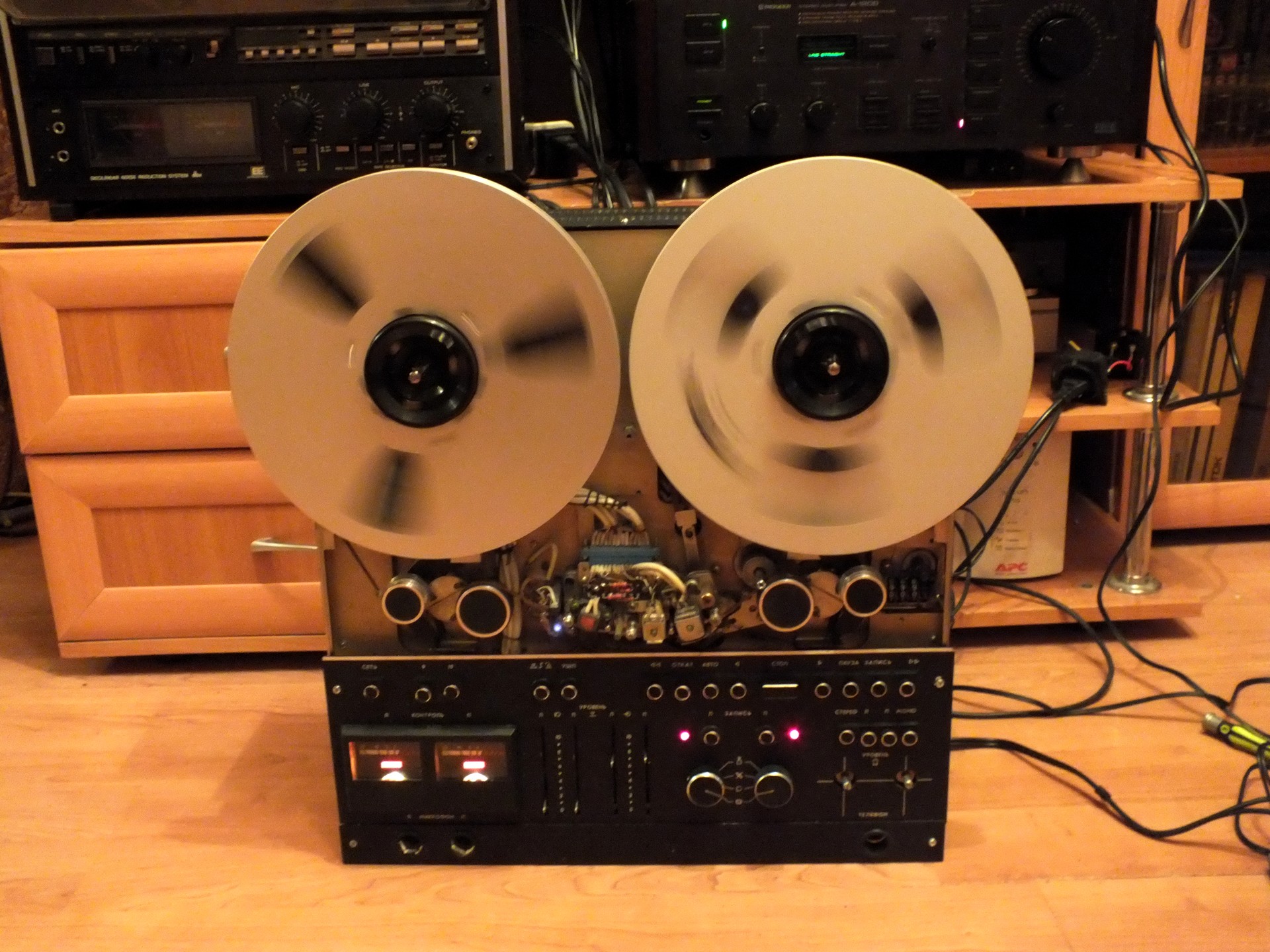

И так уважаемые читатели и владельцы этого не побоюсь раритетного аппарата настала пора поговорить о то что не удовлетворяет вас при воспроизведении лент на нем.
Вложение:
DSCF3507.JPG [ 654.15 КБ | Просмотров: 56361 ]
А судя по постам в инете на разных сайтах люди жалуются на одну существенною проблему на ху... е" головы ",что на 510 и меньше на 710 "стекло" да еще пишут :
Цитата:
Вроде всё хорошо, но...
Замечаю что имеет место некоторое падение уровня ВЧ при записи\воспроизведении.
Т.е. на входе с источника высоких частот много, звучит приятно, а вот в сквозном канале на ленте ВЧ уже несколько меньше.
Чтобы сделать похоже на оригинал - приходится прибавлять ВЧ на эквалайзере, +4 +6 дБ.
Замечаю что имеет место некоторое падение уровня ВЧ при записи\воспроизведении.
Т.е. на входе с источника высоких частот много, звучит приятно, а вот в сквозном канале на ленте ВЧ уже несколько меньше.
Чтобы сделать похоже на оригинал - приходится прибавлять ВЧ на эквалайзере, +4 +6 дБ.
Эквалайзер кхе кхе
Цитата:
Есть комплект новых головок 510 - поможет ли замена добавить ВЧ?
Кстати "манипулирование" специально взял в кавычки подстроечными резисторами на плате УВ не чего не дает.
Цитата:
У меня пока стоит родное 510-е, заменил для пробы на несвежее аналогичное , но манипуляции с подстроечниками коррекции ни на 9,53, ни на 19,05 никакого результата вообще не дают.
Все верно , сужу точно по такому же случаю по своему экземпляру Идели с помощью тест ленты от Номан тип 6ЛИМ.1 часть У.К на скорости 19.5 см.с стандарт NAB коррекция 50 и 3180 мс.
Записан ряд частот от НЧ до 18 кГц по уровню -20 дБ.
Я кстати специально настраивал воспроизведение на уровень записи 250 нВб/m что бы было совмещение с импортным парком катушечников.
Настроить достаточно просто и понятно.
Да и кстати выкинул две платы шумодавов из канала воспроизведения что очень благоприятно сказалось на качестве звука.
Выкинуть их очень просто но если Вы хотите позже вернутся к ним то вам придется изготовить переходнички из парочки "пап" МРН-14-1.
Соединяете на них 1(первый) и 7 ( седьмой) и 9( девятый ) контакты одножильным отрезком провода 1-7+9 й и вставляете в "слот" соответствующего каналу шумодава . Наслаждаемся хорошим звуком на выходе.
Вложение:
DSCF3534.JPG [ 739.38 КБ | Просмотров: 56361 ]

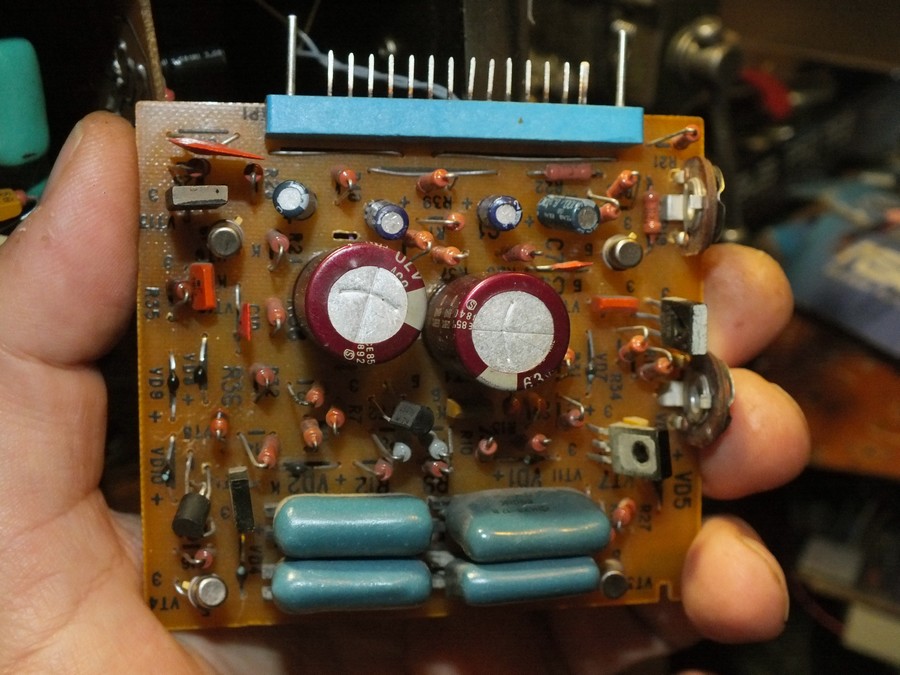

То что нужно поменять все электролиты а их более сотни я вам напоминать не буду ибо вы должны сами решить ее перед началом любой настройки .
Решить раз и навсегда и больше к этому вопросу не прикасаться!
Вложение:
DSCF3548.JPG [ 199.72 КБ | Просмотров: 56361 ]
И так что же у нас получилось. Имеем прекрасный звук без плат шумодавов на линейном выходе но вот незадача индикаторы уровня не работают!
Решить проблему можно очень просто . Надо подсоединить входа платы Усилитель контроля 12 й и 11 й на линейный выход.
Для этого можно разрезать соответствующие этим входам дорожки "мамки" платы находится сверху и куда вставляются все платы модулей и подсоединить к контактам модуля 11 и 12 Модуля контроля провод ( от каждого на соответствующий канал) от верхних контактов на переменных резисторах регулировки громкости для телефонов вот и все.
Еще вариант :
Можно просто протянуть их до платы модуля контроля и разорвав дорожки от 11 и 12 контактов к разъему и припаять на дорожки.
Вложение:
DSCF3545.JPG [ 234.56 КБ | Просмотров: 56361 ]
Важно то что если все сделано правильно то индикаторы заработают. Настроить их уровень по тестовой ленте уже совсем просто . Ориентируйтесь на вых уровень линейного выхода подсоединив к нему прибор контроля , регулировка R 23 в модуле УВ и подгоняю уровень "Ноля "на индикаторах подстроечниками в модуле Контроля.
Недостатком такого решения является очень незначительное занижение показаний индикаторов уровня при подключении на линейный выход относительно низкоомной нагрузки , но вы же не будете совать туда головные телефоны правда ..
Если ВЫ хотите настроить мафон на уровень записи 250 нВб/m то вам придется залезать в УЗ в регулировку входных шумодавов что служат нормируюшими усилителями при записи , R 40 в модуле шумодава вам немного поможет в режиме запись . Выкинуть входные шумодавы быстро не удастся хотя есть кое какие варианты в улучшении . Так же придется шаманить и ГСП но это уже ваши проблемы и я помогать в этом не буду.
Однако вернемся к нашей теме где описывается весьма непростая задача поднять уровень ВЧ при воспроизведении со " стекла" ибо он валится начиная с 10 кГц уже ощутимо.
Вложение:
АЧХ до и после.png [ 171.01 КБ | Просмотров: 56361 ]
Черным уровень после доработки - зеленым до! Видно что разница разительна и это на 510 м "стекле" !
Вся суть дороботки заключается в ведение небольшого как номинала так и размера
конденсатора шунтирующий R5 номиналом в 220 Ом в модуле УВ . Для чего ставят конденсатор разжевывать наверное не нужно. Я ставил конденсатор MKP RIFA 0.1Х63V.Как нам известно из курса электротехники, величина емкостного сопротивления обратно пропор-циональна частоте и с ростом частоты уменьшается. Слишком большая величина нам не нужна а вот использование емкости порядка 0.1 мкФ вполне хватило на что бы поднять усиление в нужном диапазоне.Далее регулировками подстроечников в УВ , диапазон регулировки так же не широк немного подправляем АЧХ и все дело сделано.
Вторым вариантом возможно кому то придется ставить дополнительный конденсатор емкостью 100-220пФ на вход УВ что бы настроить контур головка УВ емкость на частоту резонанса 18-20 кГц, но это хреновое решение по моему мнению.
Да и кстати все эти способы не идеальны и влияние на получившийся результат индивидуальны ибо зависят и от степени износа головки ее " кривизны " итд поэтому лучший вариант это изготовления оригинального своего УВ по другой схеме .
Вложение:
Схема УВ.png [ 335.09 КБ | Просмотров: 56361 ]
Вложение:
1 кГц тон.png [ 97.22 КБ | Просмотров: 56361 ]
Тон в 16 кГц сейчас як огурчик!
Вложение:
16 кГц -30 дБ.png [ 167.24 КБ | Просмотров: 56361 ]
Тон 1 кГц 0 дБ на спектрорамме не ноль только из за того что под сигнал не калибровался от сюда и расхождение в -8 дБ.
Вложение:
1 Кгц тон искажения.png [ 167.6 КБ | Просмотров: 56361 ]
Я буду рад если подобная переделка кому то реально поможет победить капризное "стекло" но предупреждаю наличие при настройке приборов и тестовых лент обязательно , все настройки на глаз не катют.
Хорошего вам звука господа!
