metal-daze писал(а):
какие-то 150АС

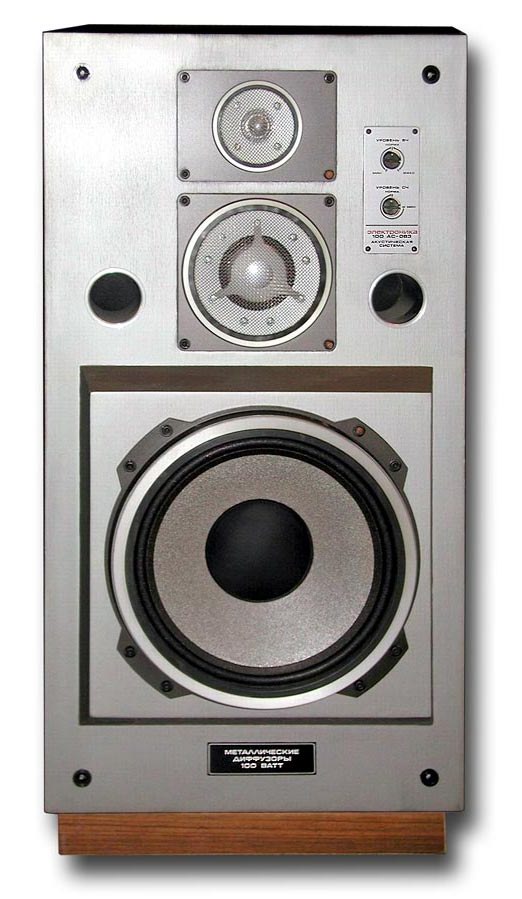

Электроника 100АС-060, советская копия Отто/Фишер. Выпущено было мало, себестоимость слишком высокая. Клепали их на московском НПО «Торий», которое выпускало агрегаты для АПЛ.
Вложение:
04-1.jpg [ 84.36 КБ | Просмотров: 2062 ]

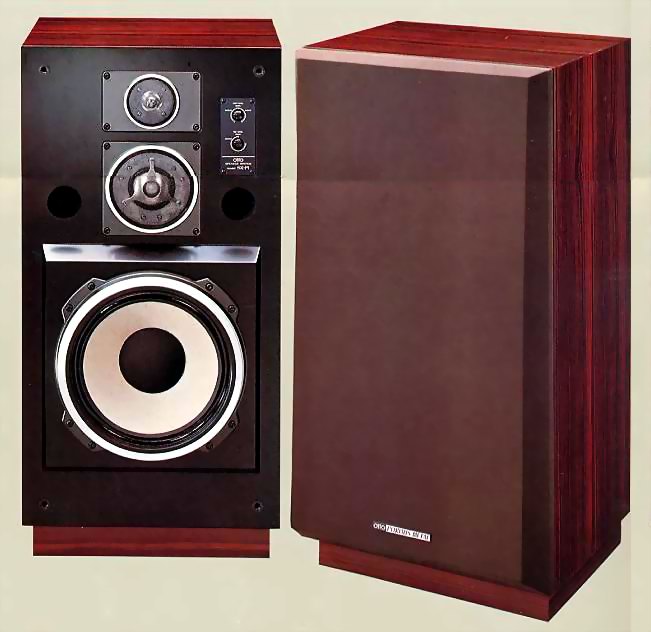

Кое-что немногое, чего не смогли достичь наши разработчики (в сравнении с Otto SX-P1/Fisher STE 1200):
1. Толщина стенок корпуса 20мм против 30мм; материал обычный ДСП против композитного спец. ДСП.
2. Магниты не соответствовали параметрам, на НЧ и СЧ даже пришлось склеивать два магнита, что ухудшает концентрацию магнитного поля в зазоре.
3. НЧ диффузор у Otto имеет большую жесткость и меньшую массу, благодаря более мелкой текстуре никеля и особенностям оригинального сплава. Нет даже картонных ребер жесткости по краю диффузора в месте крепления подвеса.
4. Большая жесткость дала возможность установить жёсткий тканевый подвес с пропиткой, уменьшить добротность, что дало более высокую чувствительность, при той же резонансной частоте.
5. Катушки всех динамиков 2-х слойные, намотаны плоским проводом, включая бескаркасную катушку ВЧ, намотанную плоским алюминиевым проводом. Каркасы же СЧ и НЧ динамиков изготовлены из алюминия и приклеены металлическим диффузорам жаростойким теплопроводящим клеем. В результате чего диффузоры служат теплоотводом, радиатором, что позволяет получить линейный импеданс в очень широком диапазоне мощностей. В наших 100АС применяются обычные катушки, намотанные проводом круглого сечения и каркас из бумаги, покрытый только алюминиевой фольгой.
6. Диффузор СЧ у SX-P1 выполнен из 3х-слойного оксидированного алюминия, каждый слой с разными параметрами жесткость/вес/затухание. 100АС — 1 слой оксида алюминия, при этом такой же толщины.
7. ВЧ у 100АС выполнен вообще не из оксида алюминия, а из обычного пищевого алюминия, только высокотемпературного прессования. Кольцо (диффузор не купольный, а кольцевой у обоих АС) получилось хоть и жесткое но хрупкое, что не позволило сделать прорези в гофре мембраны. В Оtto кольцо так же как и ВЧ из оксида алюминия, с прорезями и специальным демпфирующим покрытием гофра диафрагмы, что даёт возможность расширить диапазон частот в сторону радио частоты, снизить резонансную частоту, повысить динамику, и убрать присущие 100АС металлические призвуки.
8. Фильтры выполнены из аудиофильских компонентов, разводка кабелем большого сечения, позолоченные клеммы.
9. Более «дорогая» внешняя отделка (шпон дерева эбони).
