Прошу коллег поделиться опытом в изготовлении usb 2.0 кабеля А-В. Собственно интересует пара вопросов:
Можно ли его изготовить из двух проводов, исключив два провода питания? Так как питание у ЦАПа свое собственное.
Как реализовать (из чего сделать) экран, если он необходим.

Дык... эта... а простой КММ-2 взять религия не позволяет ?
Или опять-снова чудотворнозвучащий ЮЭсБи шнурок ищите .

Нет у нас в деревне ничего кроме бельевой веревки. Ну и хочу попробовать без проводов питания, если это возможно.

Была мысль сплести такой шнурок из кроссировки, да так и не собрался. Экран надо будет по-любому.

Его надо плести или просто скрутить можно?

Из чего можно сделать?

Да неужто куска микрофонного кабеля не найти.
А питание там нафиг не надо . В ЦАПе же есть.
А экран - я тож с кроссировки делал ...аднажды... 3 провода косичкой свивал .
Кстати и смотрелось прикольно. И проблем не было . Работало .

Я так думал: 3 витых пары сплести косичкой. По одному проводу витух использовать, как сигнальные + и -, третий как общий -, вторые провода витух - как экран, заземлить у передатчика.

Берем три провода, плетем косичку, подпаеваем два провода к контактам штекеров 2 и 3, а третий провод на массы штекеров?

Только у передатчика?

Нет, на 4 контакт. На корпуса разъемов должна, по идее, идти земля.

Ну да, это ж экран. По нему сигнал не идет.

Так третий провод я использую как землю. Так предложил Roxi, на сколько я понял.

Земля бывает разная))
На 4 контакт идет сигнальная земля. Она подключается с обеих сторон.
Если использовать не три провода, а три пары, то вторые провода пар используются, как экран, и подключаются на одной стороне.

А зачем три пары? Если мне не надо питание, то мне нужно только два провода и экран, или две пары, второй провод которых будет экраном?

Исключительно, для красоты.

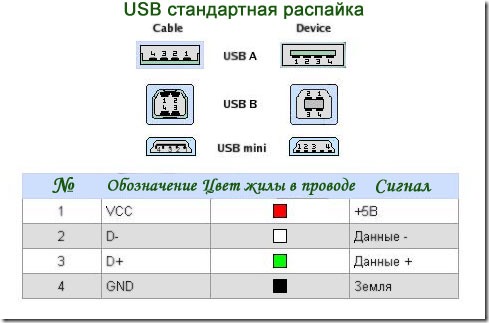

Второй и третий контакты в разъёме - сигнальные, +и-, типа как в баланснике. Четвёртый контакт - земля, без неё никак. Экран обязателен, на корпус разъёма с одной стороны. И ещё нюанс, если хочется совсем хорошо, то надо, чтобы кабель имел волновое сопротивление 90 Ом.

1. Два провода вряд ли. Без GND ЦАП может не определиться и не запуститься (либо будет глючить).
2. Если ЦАП изначально заточен под собственное питание, +5V возможно и так приходят в никуда.
3. 480 МГц практически СВЧ, при такой частоте поведение проводника и изоляции трудно предсказуемо. Использовать абы какие проводники весьма сомнительно.
4. Питание и данные максимально разделить (лучше отдельными проводами) и хорошо экранировать.
.........
Ну и последнее. А ЦАП - то какой ?

vektor1960, должны быть какие то особенные проводники? Дело в сечении или в материале проводника?
ЦАП с переключаемым питанием, Ext/USB

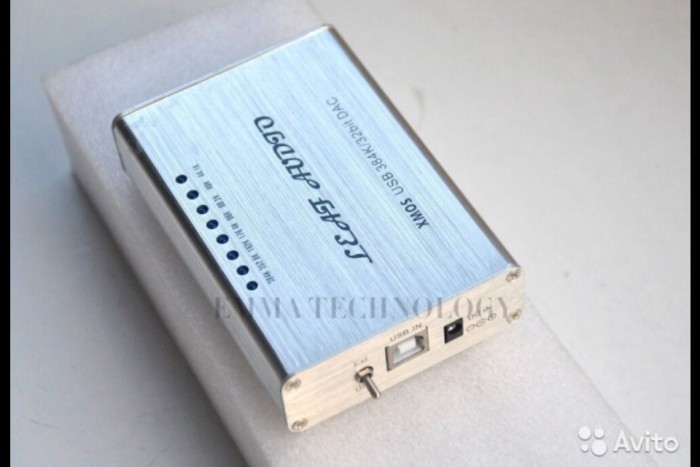

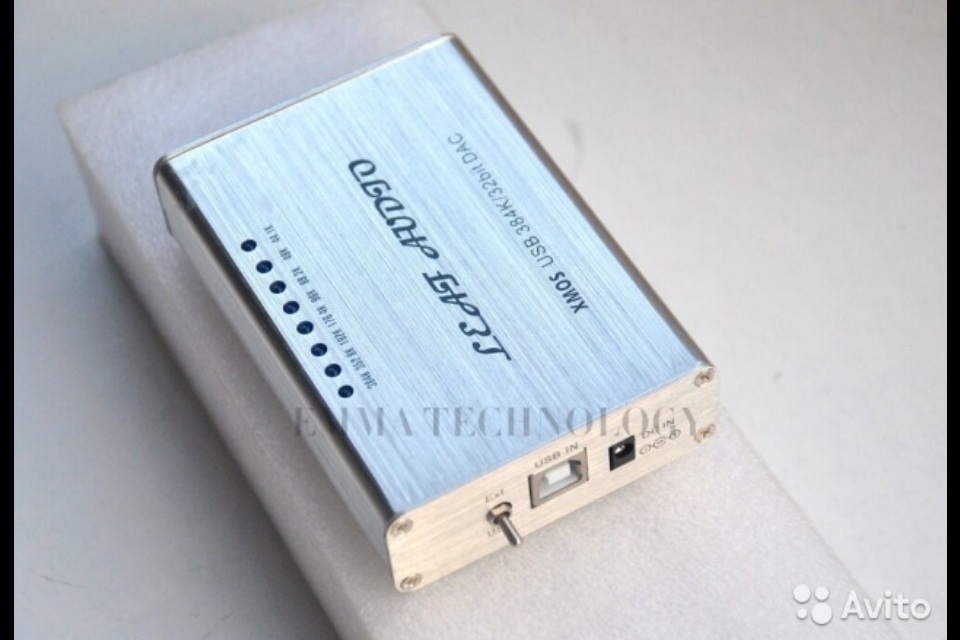

Вот такая погремушка:

С чего бы . Там дифференциальный сигнал на 2-х проводах . Ноль или единичка получается в зависимости от того, на каком проводе больше потенциал. Земля по барабану . Она не используется , только как земля питания.Обычной витой пары за глаза.
Сечение провода влияет . На длину линии. Есть же таблица в тырнете.
Да и вряд ли будете больше 0,5 метра делать , а там пофиг провод.

PCM5102 ?

Так точно!

Не тратьте своё время. На этом ЦАПе существенного улучшения звука ни качественным питанием, ни качественными кабелями Вы не добьётесь.
Это не теория. Как-то сделал нечто подобное и получил испорченный кабель и невидимый ЦАП. К тому же, я не столь категоричен как Вы, и пишу :" Два провода вряд ли. Без GND ЦАП может не определиться и не запуститься ....

Так легко проверить в каждом конкретном случае- если есть сомнения. Втыкаем стандартный заводской шнурок и например изолентой заклеиваем нужный контакт

vektor1960, спасибо. Тема эта не о ЦАПе, о нем всем и всё давно известно. Тема об изготовлении хорошего и надежного, а главное правильного юсб-шнурка. В данном случае под ЦАП с собственным питанием.

И чего это у меня 2 компа по USB связаны простой витой парой , даже и не глючат. И DrDAC c Pre работали .
Принтер до сих пор с витой парой без земли печатает. Бл...всё у меня не как у людей.

Вот чес-слово, то что требуется, есть готовое в магазине за 500р.

Нет-нет, 500 отдавать за китайскую нитку не вариант. Надо самому, и дешевле и надежней...

Нитка стоит 50 р, а за 500 можно уже кабель купить.
https://www.oldi.ru/catalog/element/0217661/
Проверено. Мин нет.

Можно и купить. За 500. А можно сделать. За 100. Не хуже))
Усилитель нынче можно тоже любой купить в магазинах. Ан нет, маится народ, паяит... Саам

Так закажи...на всю жисть хватит...
Евгений же заказывал...за кайфует....наверно.
Из правильной немецкой моножилы...
