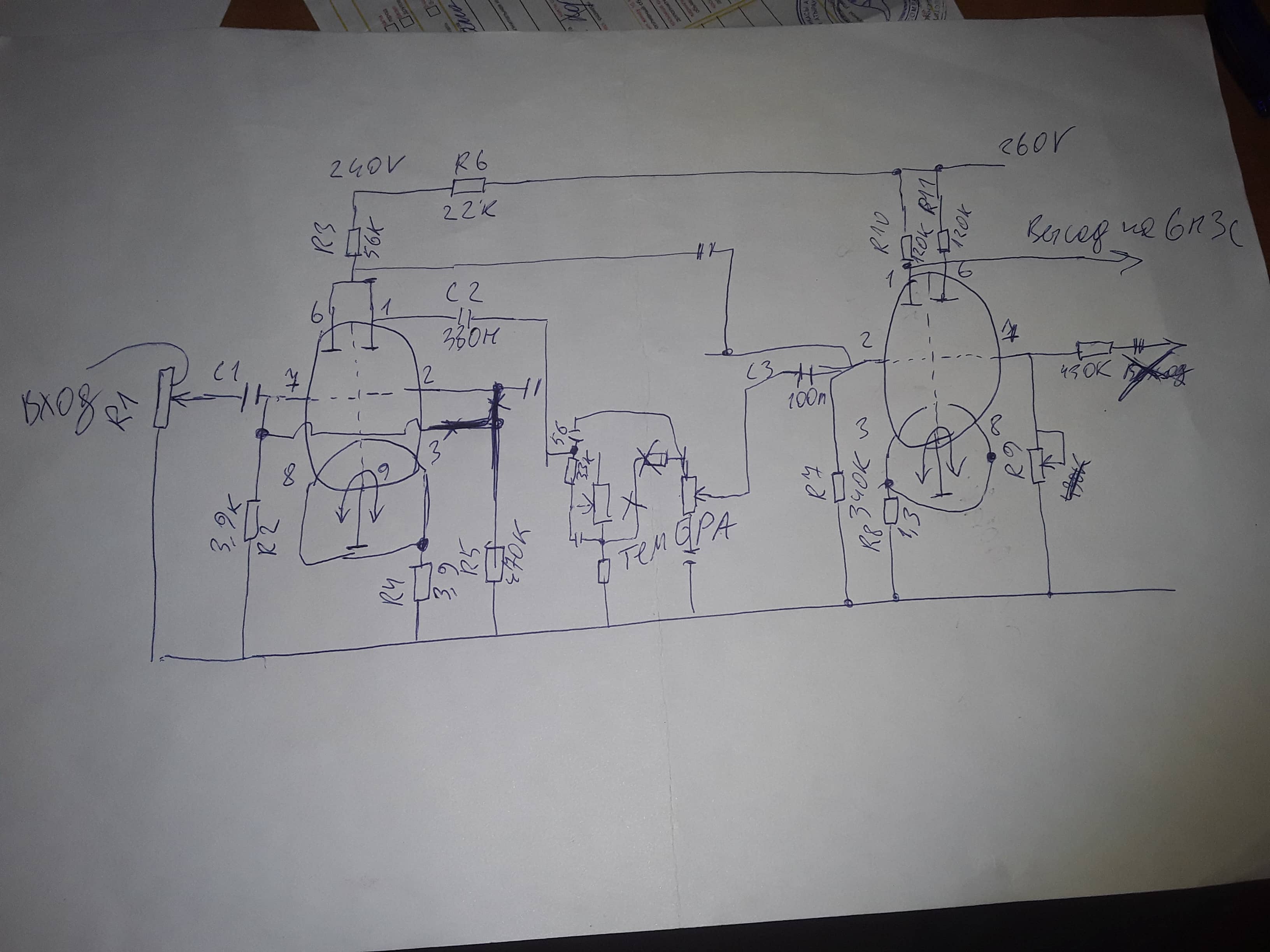

Добрый всем день ! Попал мне в руки данный самодельный усилитель . Сделан где то в конце 80-х . Естественно был не исправен . В комплекте были лампы 6н2п и 6п3с . Опыта в ламповых конструкциях не имею . Починить то я его починил , играет . Играет сильно громко , идёт перегруз по предвару . Видимо не был рассчитан на современные источники . Ставил вместо первой лампы 6н1п становится сильно лучше . Суть вопроса : точно ли там должны стоять 6н2п, если по режимам они ,как грамотно уменьшить усиление . Схему рисовал с аппарата , гемор ещё тот . Тембро блок изобразил не весь .

Он без выходного трансформатора?

Многовато ошибок в схеме)

Нарисован только предварительный усилитель , дальше идёт 6п3с по 2 на канал .

Что исправить ?

По первой лампе - катоды и аноды по схеме впараллель, а на сетки подается противофазный сигнал. Не правильно.
По второй - выход нарисован с сетки. Тоже ошибка.

Аноды и катоды так и есть, вместе . Насчёт сетки проверю .

насчёт сетки маху дал , с первой ноги выход .

Непонятна функция правой половинки второй лампы

Когда крутишь переменник р9 падает усиление . Вторая половина скорее всего участвует в работе темброблока , его я не стал полностью рисовать . Вопрос. собственно, у меня главный должны ли тут стоять 6н2п ? И если по номиналам анодных , катодных резисторов должны, как грамотно уменьшить усиление . Я допускаю , что изначально могли стоять другие лампы . Допустим 6н23п или 6н1п . Или первая 6н1п а вторая 6н2п .

Оно точно стерео? Не гитарный ли это усилитель был исходно? Оно однотактное, двухтактное... жъ ничего не ясно.
Ну и схему хорошо бы всё же поточнее.
И поточнее, что хочется на выходе получить в результате всех усилий.

Оно двухтактное . Конструкция самодельная перерисовывал с натуры . Не стал изображать тембра блок . Мои хотелки ,как бы угадать какие лампы стояли в предваре и загнать их в режимы правильные . В данный момент , если ставишь 2 6н2п идёт перегруз по входу . Имеется 1 6н1п, ставил вместо первой , ситуация улучшается .

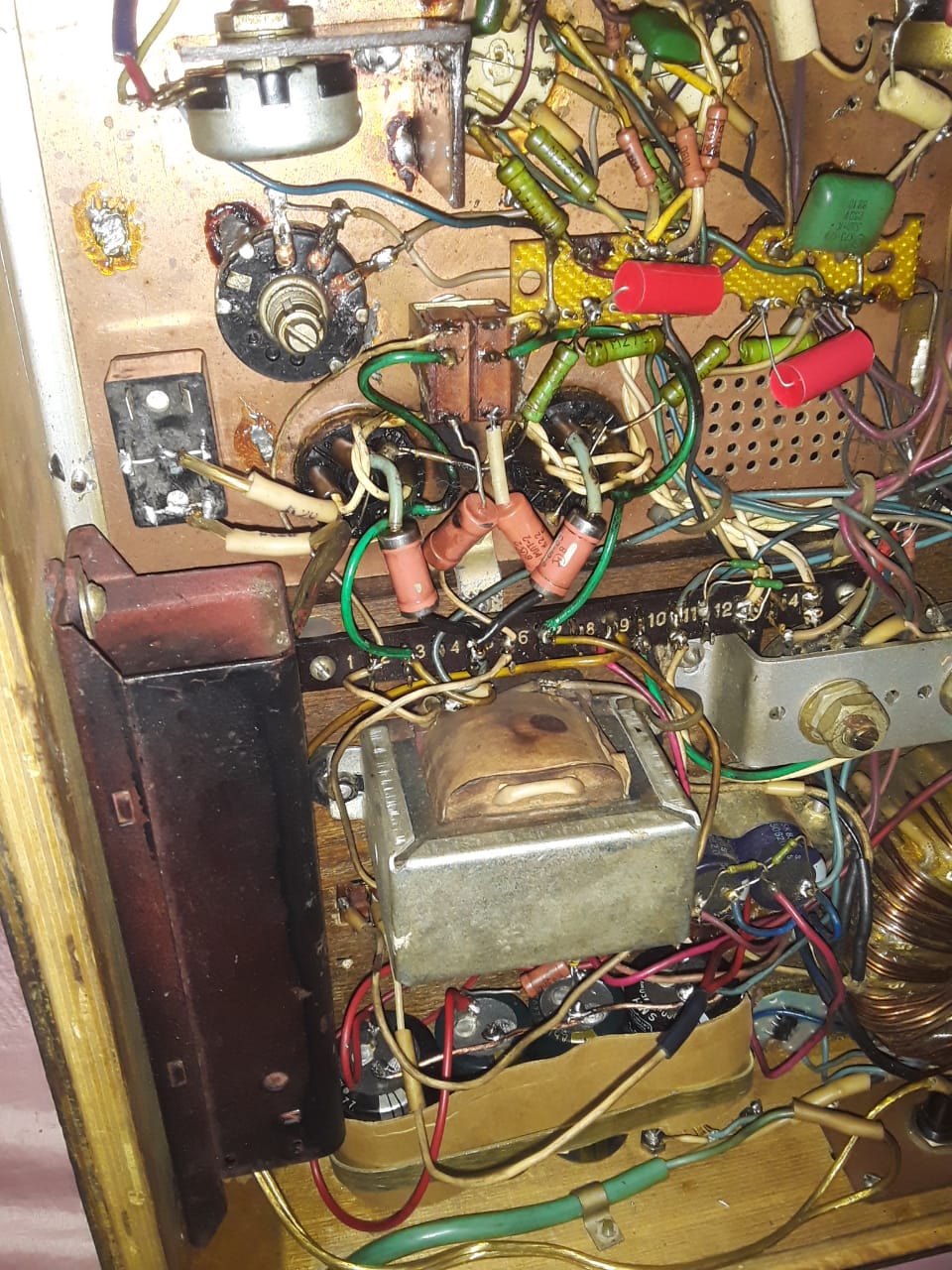

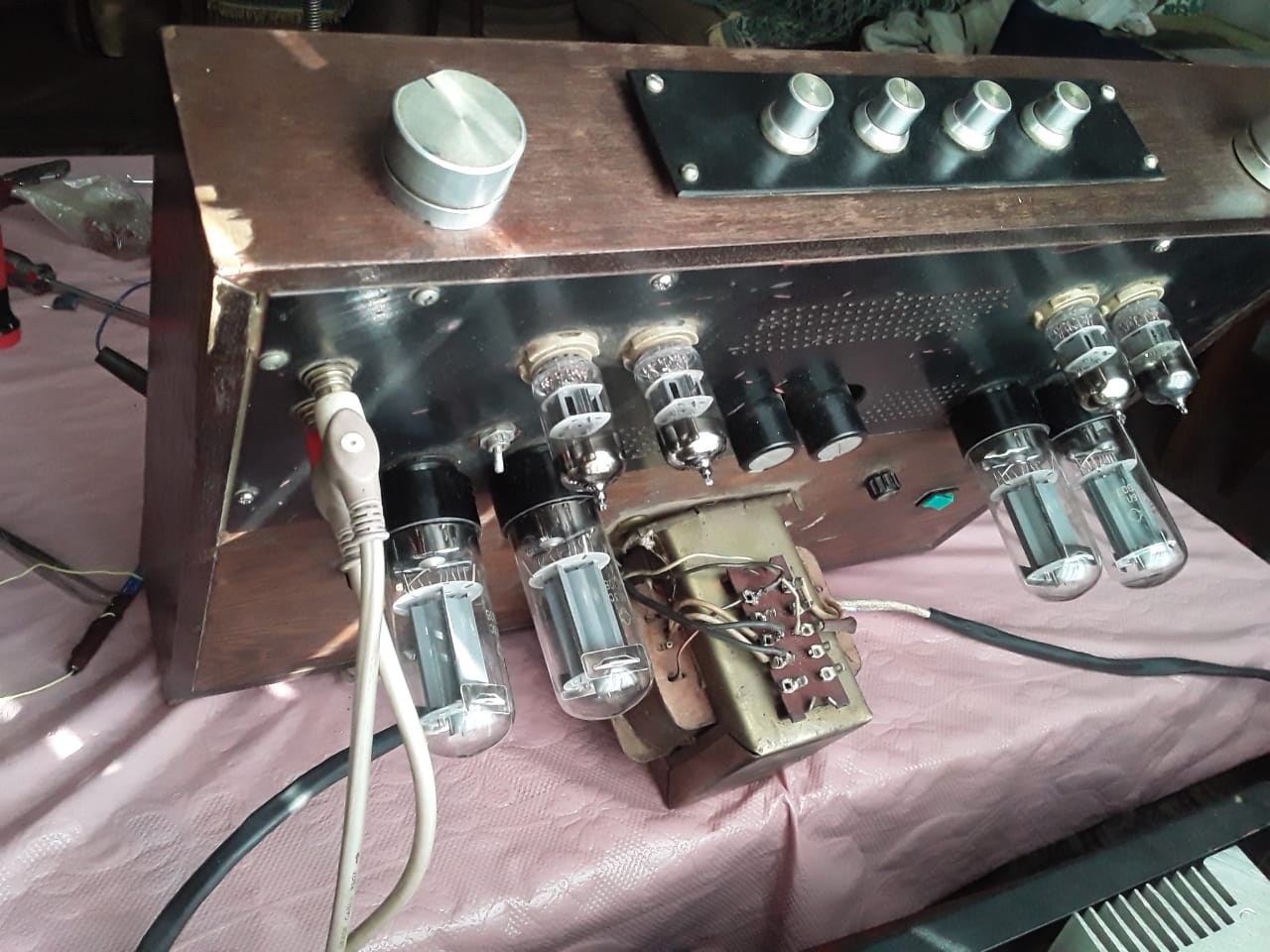

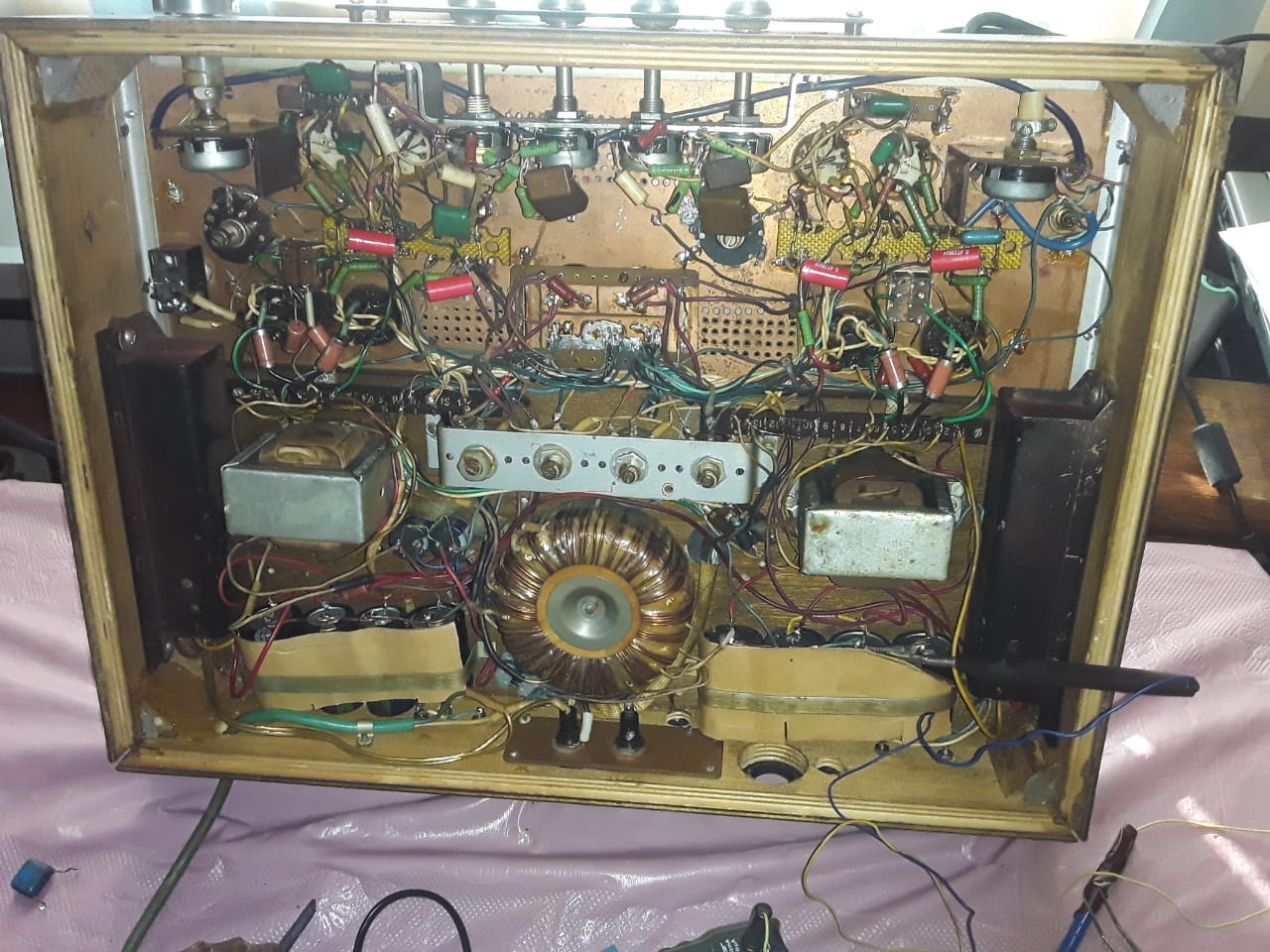

Выглядит это так .

Тембрблок необходим? А так оставить одну лампу 6н2п в каждом канале предварительного усилителя - перегруза не будет, будет хороший звук.

То есть с с2 пустить сигнал на 6п3с ?

нет)
Нарисуйте нормально схему после темброблока.

А прям хорошенький. Прям хочется сделать из него человека.
Какие крутилки в регуляторе тембра - линейные или экспоненциальные? Насколько оглушительно они трещат, в смысле, они ещё живы, или уже пора выкидывать?

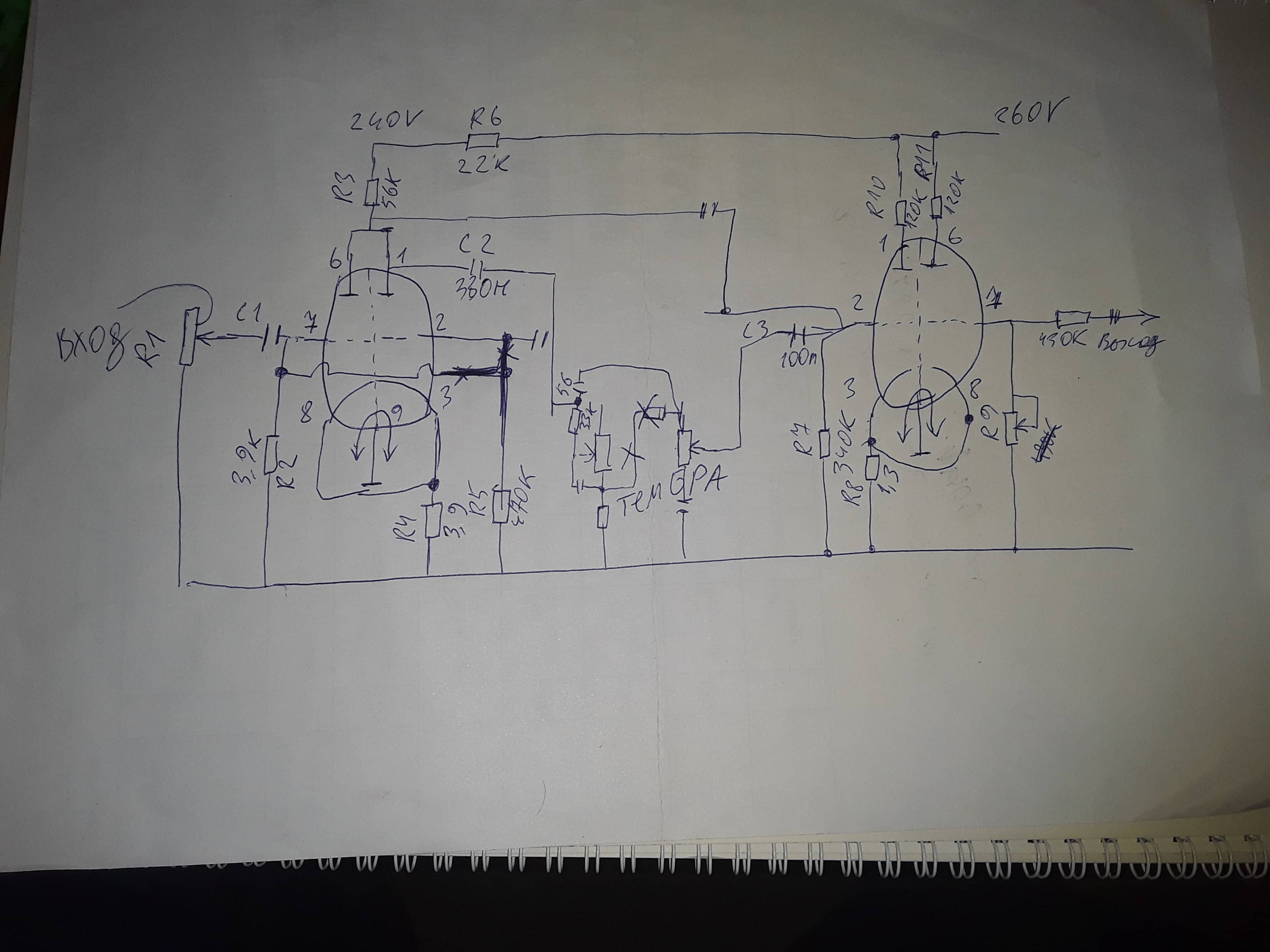

Примерно так

Крутилки на удивление живы . Задам более конкретный вопрос . Как уменьшить усиление первой лампы ?

Уважаемые знатоки! Подскажите человеку как правильно подать сигнал с первой лампы на выходной каскад! Тогда не нужно будет убавлять усиление.

Увы. Это 6П14П, на них раскачки надо вдвое меньше, чем на 6П3С. С 6П3С я боролся вот так.



Ну там анодного было где-то +350 и экранного примерно +300...330.

Уменьшить усиление лампы (до нуля) проше всего методом кидания её об кирпичную стену. Для более вменяемого результата нужно сначала решить, нужен ли нам регулятор тембра, а если нужен - то по какой схеме его делать. Что полностью зависит от того, какие крутилки есть в нашем распоряжении - линейные или экспоненциальные.
Овцелограф и хотя бы примерная схема того, что будем доводить до ума, необходимы в любом случае.

Тембры желательно оставить . Буду срисовывать полную схему . Ох и геморно это в чужой самоделке ковыряться .

Проще это всё разобрать и собрать по нормальной схеме

Скорее да. Но всё равно нужно понимать, что там за крутилки в тембрах и что аффтор исходно наворотил в питании. Вообще-то одного ТСШ-170 на такой случай более чем достаточно. Я делал.

Всем здравствуйте ! Каюсь , ввёл себя и всех , в заблуждение . Достал из закромов осциллограф , генератор , прицепил нагрузку и оказалось , что ограничение по Нч происходит после выходного трансформатора . После половины громкости обрезает синус . Теперь в поисках трансформатора от Симфонии , Эстонии , Днепра или подобных . У нас это всё сложно . Если есть у кого ,готов приобрести .

Смотри в Омске... Ближе всех..
Найдешь... Я помогу отправить...

Ок , поищу .

С одного бока или с двух "примерно сразу"? Регуляторы тембра при этом в каком положении? Напряжение на эквиваленте нагрузки какое? Сопротивление этого эквивалента какое?
На частоте 400 или 1000 Герц какое макс., без ограничения, напряжение на эквиваленте нагрузки? Они у меня бывали все. Ни один из этих трансформаторов не годится под 6П3С.

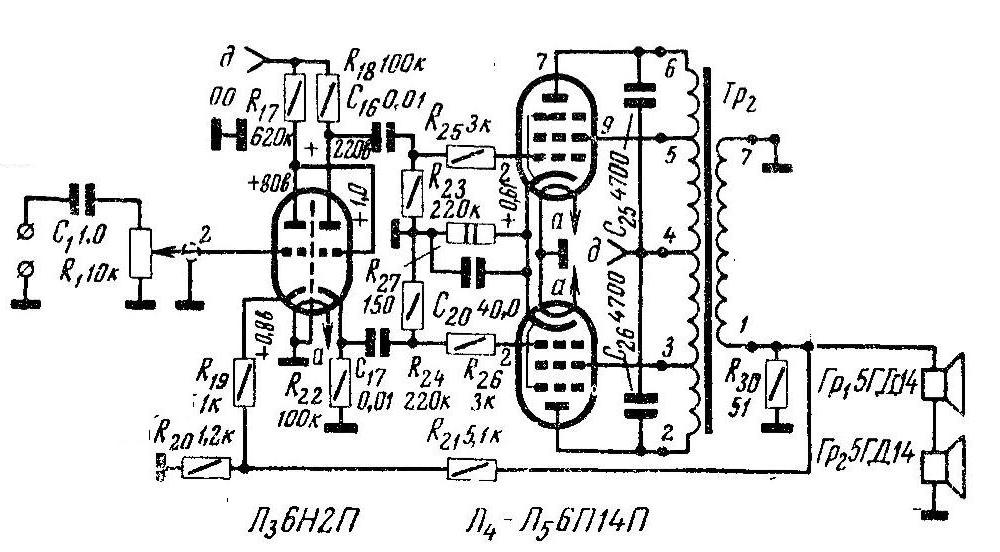

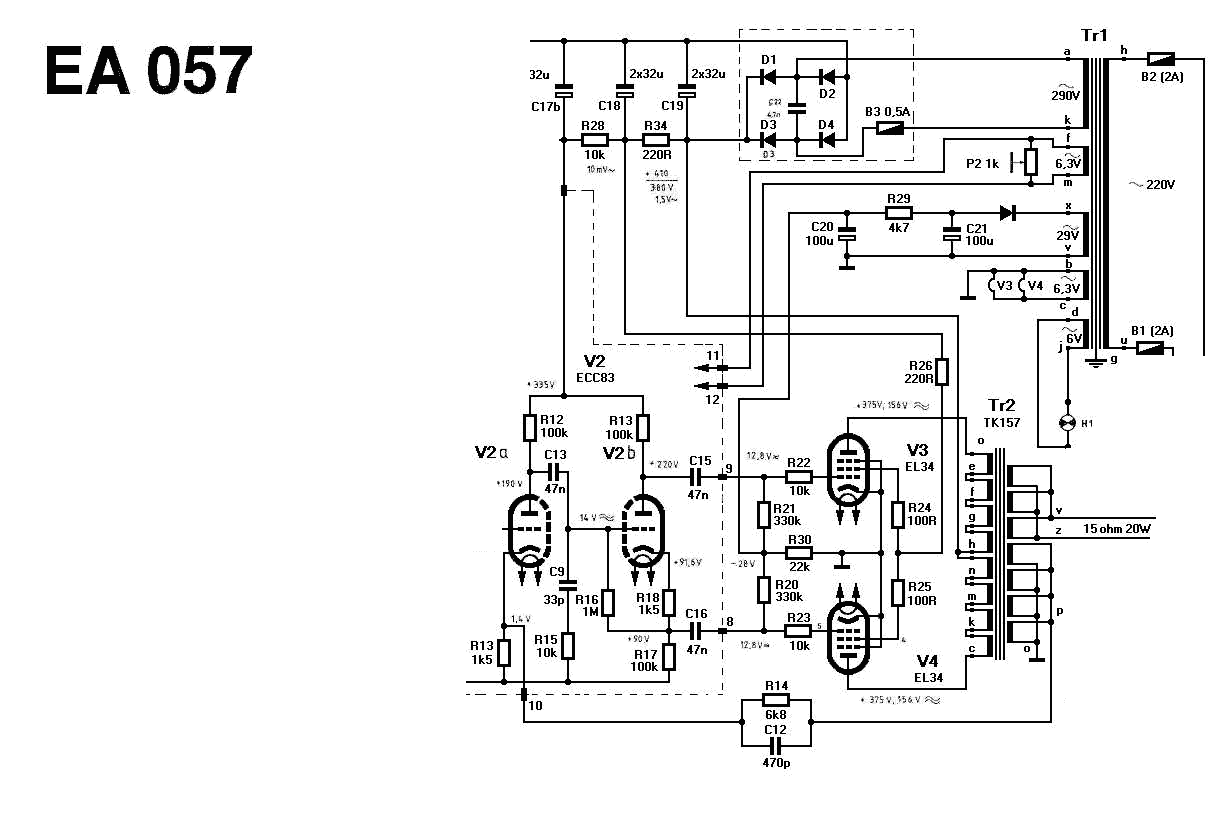

Как вариант - выходные трансформаторы, надо полагать, вот это?

download/file.php?id=123461&t=1

Мерять им коэффициент трансформации, смотреть, что там наворочено в питании и насколько уместно воткнуть 6П14П. Двенадцать Ватт выхлопа с пары в двухтакте получить вполне реально.

Чтоб не перепахивать все, воткнуть 6п6с
