| Автор: | bilingual [ 28 июл 2021, 09:32 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Всех категорически приветствую. Имею вышеуказанную деку, 100 вольтовая. Вела себя безукоризненно. Но пару дней над в блоке питания задымился резистор, отвечающий за подсветку 2 дисплеев и обуглился, зараза, теперь не знаю его номинал, а также, в этом же бп одновременно сгорел оригинальный электролит elna 25в 220мкф. Резюме- дека перематывает в обе стороны, воспроизводит, записывает. Но не светятся 2 дисплея. Я нашёл на фото в Сети фото материнки и с трудом различил цветные кольца резистора, получилось 100 Ом. Запаял этот резистор и поставил новый кондёр номиналом чуть больше сгоревшего, а именно- vent changxi 35в 220мкф, понимаю, что ужас, но другого под рукой не было. Итог- 2 дисплея засветились, но дека теперь не видит перехода между tape/source и самое страшное- 2 отдельных индикатора при воспроизведении сразу уходят на самый верх и не скачут в такт музыке, а, просто, приклеились к потолку. Убедительно прошу знатоков помочь любым советом. С удовольствием оплачу Ваш труд на любых условиях. С паяльником дружу, имею скромные познания в ремонте, хороший ученик. Очень хочу восстановить эту деку. Заранее благодарю. |
|
| Автор: | Andrey 69 [ 28 июл 2021, 12:05 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Доброго. Мануал же есть в сети https://manualmachine.com/kenwood/kx110 ... ce-manual/ https://www.audioservicemanuals.com/k/k ... ice-manual |
|
| Автор: | bilingual [ 28 июл 2021, 22:29 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Искренне благодарю! Буду изучать. |
|
| Автор: | bilingual [ 30 июл 2021, 09:11 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Видимо, проблема в другом. Поменял резистор и электролит. Результат такой же. Буду ждать мнений и советов. Повторюсь, с удовольствием оплачу дистанционный ремонт Вашими указаниями и своими руками. |
|
| Автор: | Andrey 69 [ 31 июл 2021, 02:36 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Ариф,блок питания. Напряжения,пульсации и прочее. Аппарат пожилой-esr под следствие. Года полтора назад делал-пайки были плохие. Но не факт,смотреть нужно внимательно |
|
| Автор: | bilingual [ 31 июл 2021, 14:42 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Ситуация следующая. Есть продвижения. На радиаторе стоят 3 транзистора. 2 из них nec b 772. Как выяснилось-один накрылся. Я его сегодня поменял. Сразу пропало мерцание, стали работать в штатном режиме индикаторы и добавились другие уснувшие функции. Всё это радует. Но, к сожалению, образовалась проблемка, а именно, при воспроизведении индикаторы ещё до песни, при проходе ракорда, возбуждаются и поднимаются на 4 деления, а должны ждать начало музыки и потом играть. И также, если подключить сзади источник для записи на кассету, допустим, плеер, то в положении линейный вход , а на аппарате включена кнопка source, также индикаторы возбуждены и подняты на 4 деления. Всё остальное работает. Но эта проблема обманывает с уровнем записи и воспроизведения. Где ещё копать, Андрей? Благодарю. |
|
| Автор: | Andrey 69 [ 31 июл 2021, 15:14 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
С блоком все хорошо? По пайкам-напряжениям прошелся? Разъемы нормально? |
|
| Автор: | bilingual [ 01 авг 2021, 09:32 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Из предоставленной Вами схемы выжал все возможное. Итог-все замеры в норме, отклонение 1-1,5-2 Вольта в плюсе. Резистор мёртвый заменил на положенные 100 Ом. Померший кондёр тоже заменил. Как говорил выше-заменил и транзистор. Дека ожила на 90%. Вот ещё убрать бы возбуждение и было было отлично. |
|
| Автор: | Andrey 69 [ 02 авг 2021, 01:13 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |

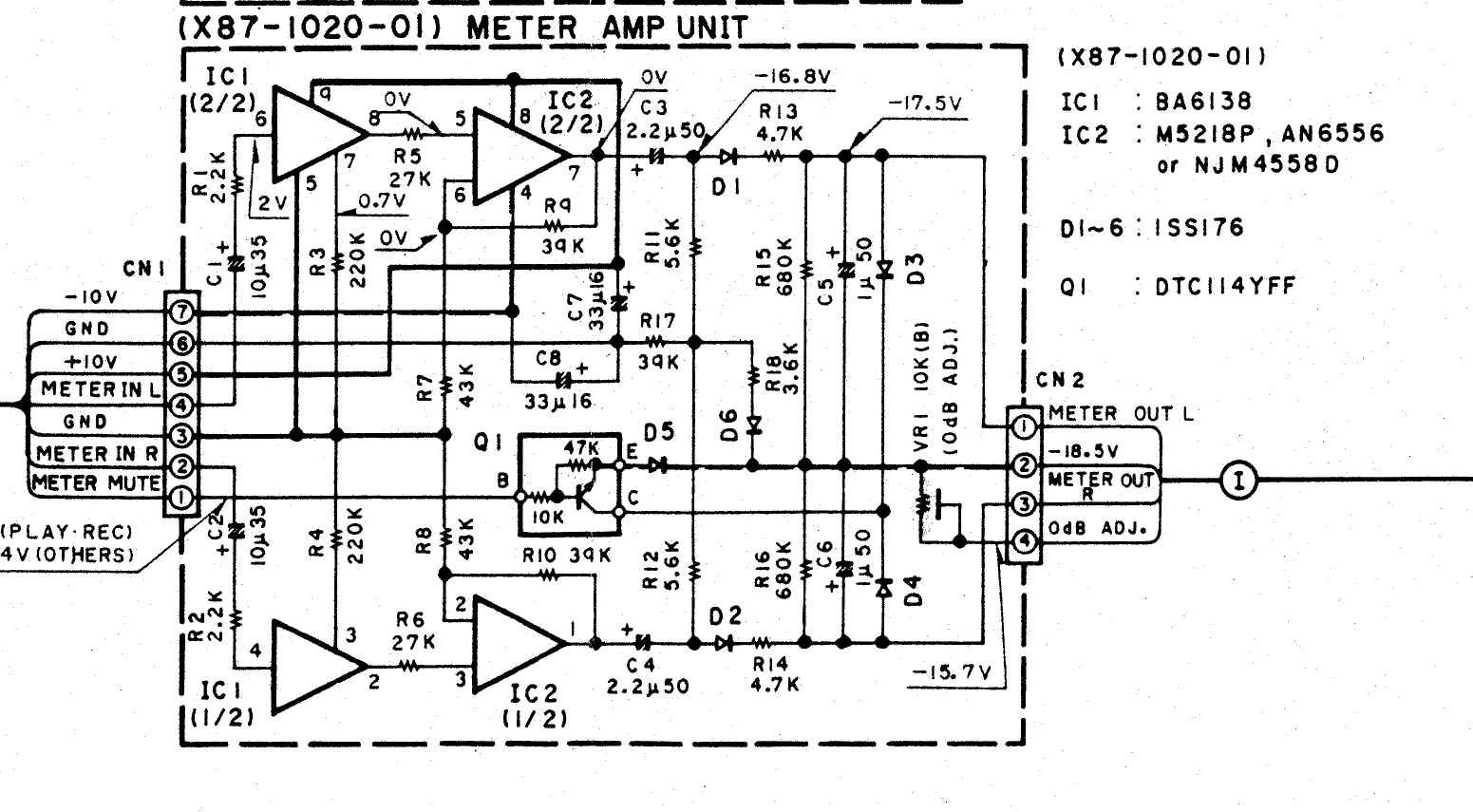

А тут все хорошо? Вложение: Kenwood-KX-1100-G-Service-Manual.gif [ 73.99 КБ | Просмотров: 1709 ] |
|
| Автор: | speedstermf [ 02 авг 2021, 09:03 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
тут вряд ли что-то есть . осликом бы потыкать . |
|
| Автор: | bilingual [ 02 авг 2021, 16:59 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Проверил. Всё вроде в норме. Осциллографа к сожалению не имею. |
|
| Автор: | bilingual [ 03 авг 2021, 07:15 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Возможно, что это важно. Обратил внимание, что при подключении наушников и прослушивании музыки, ручка громкости на кассетной деке от разъёма наушники не может окончательно убрать звук. Регулировка громкости потенциометром происходит плавно, без шумов-хрипов с плавным нарастанием и убыванием громкости в зависимости от вращения ручки. Отлично работает стереоканал. Но до конца громкость не убирается, при крайнем левом положении до упора для полного выключения звука из наушников, слышится чёткая, нормальная громкость, которую невозможно убрать. Естественно и индикаторы в это время работают явно в красных сегментах шкалы записи-воспроизведения и не собираются возвращаться в синюю зону той же шкалы. А лента писалась изначально мною на этом аппарате и уровень записи доходил при пиках до красного нуля, значка Долби и ИНОГДА касался 2-3. А сейчас его положение не сползает с красной 6-8. Очевидно, что это нештатный режим воспроизведения. Возможно, что из-за этого и присутствует, так называемая мною, наводка. Какие будут мысли, знатоки? Благодарю. |
|
| Автор: | bilingual [ 03 авг 2021, 07:50 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Только что провёл эксперимент- при отдельном стирании ленты, а также и записи на ленту- режимы стирания-записи работают, но наводка не исчезает, присутствует на цифрах 12-8. |
|
| Автор: | Горрыныч [ 03 авг 2021, 09:35 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Где-то земля отвалилась |
|
| Автор: | bilingual [ 03 авг 2021, 10:22 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Благодарю. Может быть ткнёте в каком квадрате искать? |
|
| Автор: | Горрыныч [ 03 авг 2021, 10:31 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Смотрите те платы, которые трогали при замене элементов. Возможно, где-то дорожка перегорела. |
|
| Автор: | bilingual [ 03 авг 2021, 14:35 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Благодарю за совет. Пересмотрел внимательно плату и все возможные дорожки хорошей лупой с подсветкой. Результат тот же. |
|
| Автор: | bilingual [ 04 авг 2021, 12:03 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Господа, знатоки, скажите пожалуйста. Как я сообщал ранее, на деке сгорел родной транзистор (прикреплён саморезом к радиатору) зелёного цвета, сообщаю побуквенно- NEC B772 Q C 5x . Я его заменил на побуквенно- (чёрный)NEC B772 PM 95. Есть возможность поставить, побуквенно- (чёрный)NEC 2SB772P корпус sot-32-3 ,биополярн. транзист. PNP 40в, 3 Амп, 10вт. Суть вопроса. Возможна ли, из-за каких-нибудь тех. отклонений, данная наводка-возбуждение в этой деке? Может быть дека слишком капризна к китайским запчастям и бунтует? Или это плод моих фантазий? ... Утопающий хватается и за соломинку. |
|
| Автор: | Горрыныч [ 04 авг 2021, 12:53 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Если только транзистор попался нехороший. А так, все это одно и то же. NEC B772 |
|
| Автор: | Горрыныч [ 04 авг 2021, 12:54 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
На схеме же напряжения расписаны. Взять, да померять, где чего не так. |
|
| Автор: | bilingual [ 04 авг 2021, 15:29 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Благодарю. |
|
| Автор: | bilingual [ 06 авг 2021, 10:56 ] |
| Заголовок сообщения: | КАССЕТНАЯ ДЕКА KENWOOD KX-1100G |
Я обратил внимание, что на лицевой крышки сверху имеются 4 отверстия для крепления крышки сверху, но стоят 3 самореза, а четвертый-это слева третий, отсутствует. Не чуя надвигающуюся беду, я нашёл аналогичный и завинтил его. Моментально в бп выбило резистор r225 на 100 ом, пошёл запах и обугливание, и разорвало электролит elna 25в 220мкф на месте с108. Я потом понял, что был,видимо, заводской дефект, поэтому первый владелец и снял этот крепёжный винт. Дело в том, что явно видно как этот винт-саморез ножкой касается вертикальной платы и впивается в неё, в итоге коротнув. Я заменил резистор и электролит, поставив оригиналы. Саморез, естественно, удалил. Возможно, это важно-когда отпаять любую ножку от электролита elna 25в 220мкф , то видно, как на вертикальном индикаторе моментально сегменты улетают в потолок и там прыгают. Когда ножку припаиваешь обратно, то всё переходит опять в режим покоя и чётко сегменты возвращаются в состояние возбуждения и стоят замерев на цифре 12 снизу как и раньше. Возможно, что это важно. |
|
