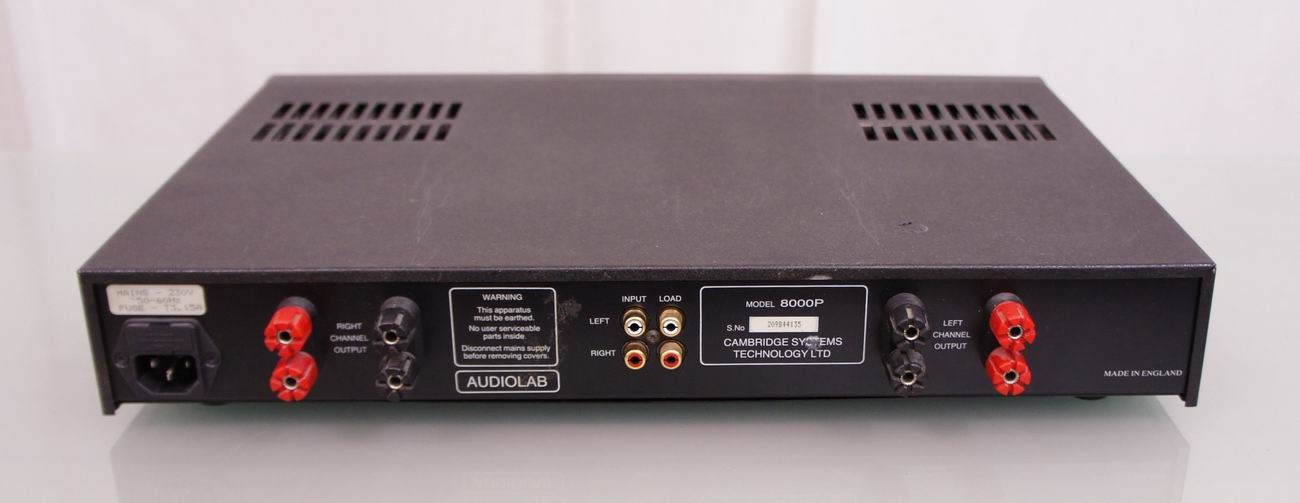

Собственно на сабже (УМ) два комплекта "инпутов". Один то, как я понимаю, обычный. А второй "нагрузочный". А для чего он такой красивый и как его и при каких обстоятельствах можно использовать?

Скорее, "загрузочный")

Load - нагрузка. Для чего это вообще?

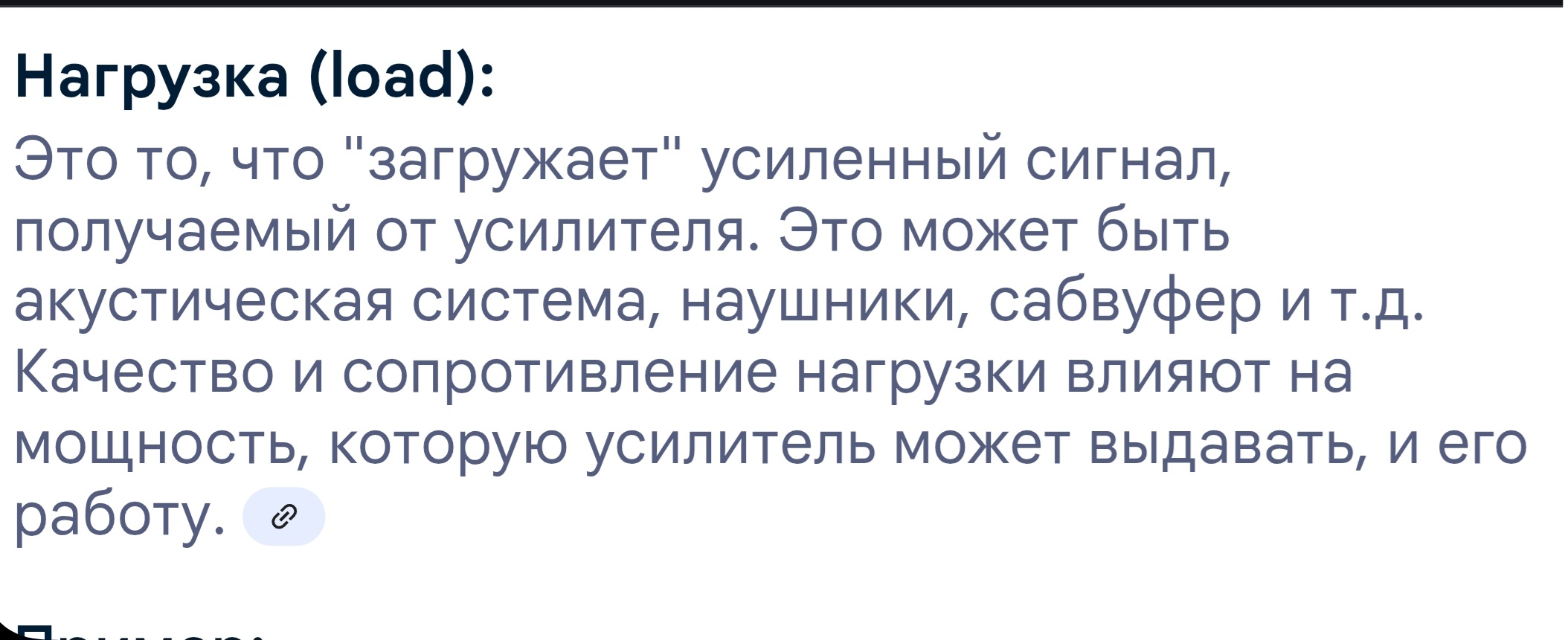

Нейро какую то пургу прогнала, нифига яснее не стало

Вероятно, имели ввиду, что характеристики входного каскада мощника зависят от того, что в него воткнули.

...вместо взять авометер.
Это бугага жъ небось не носители езыка пейсали, а такие же в смысле езыка попу асы. Жъ небось обе дырки тупо спаяны параллельно, чтобы цеплять ещё один УМ.

Это как раз носители языка спаяли

Вот тоже такой случай у бритов

Может это типо как в автоусилителях, вход высокого уровня...

Не думаю, что его бы реализовали на RCA
Есть мнение, что это вход с другим сопротивлением, для согласования возможного неродного преда

Хайли лайкли

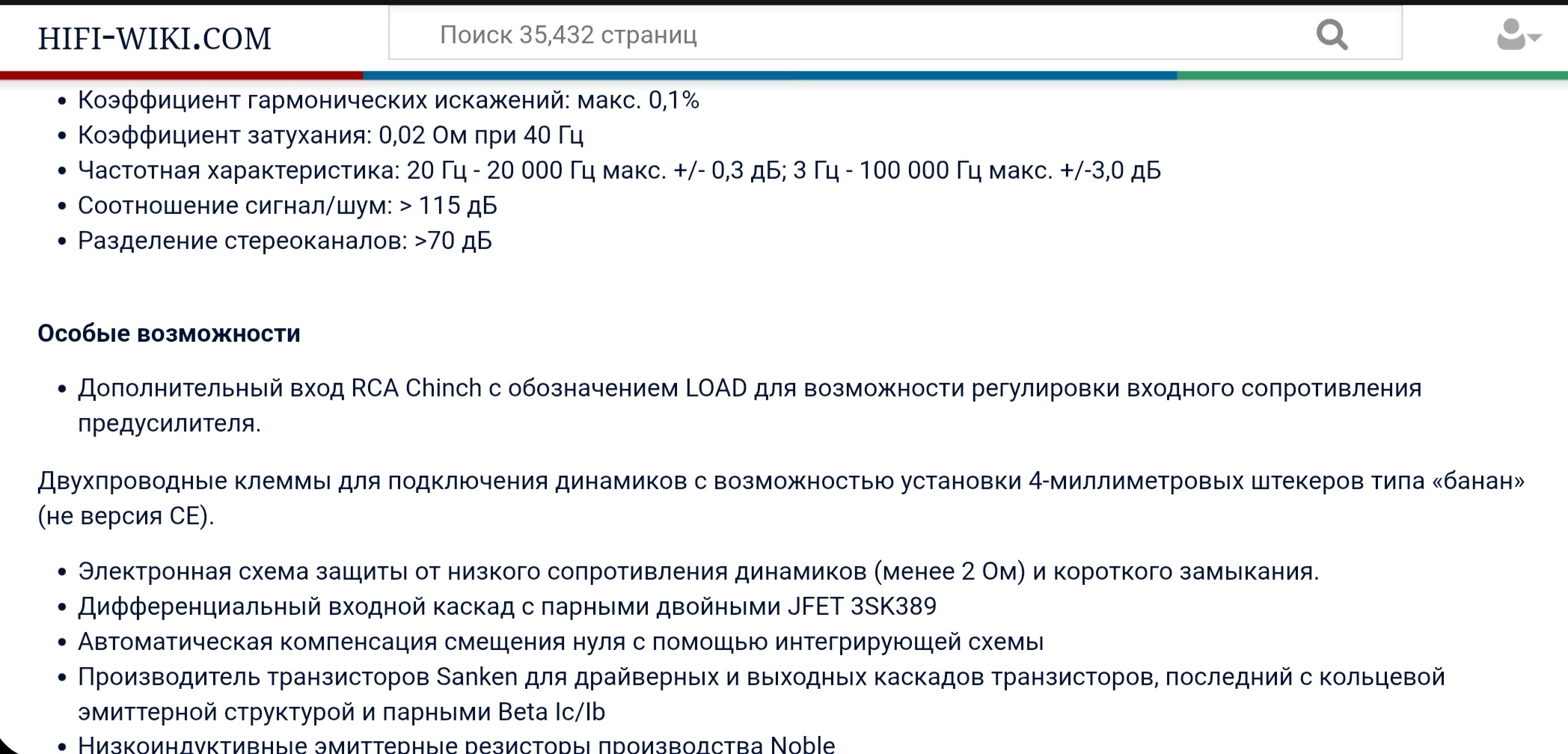

Вот что пишуть в ХайФай Вики на сей девайс

Я тоже склоняюсь к мысли, что этот вход нужен для согласования с выходом усилителя мощности. Так же и в сабе сделано.

С выходом преда всё же. Непонятно только в каких случаях надо в него подключаться

...то есть будем читать бредятинку в эньтюрьнетяках, вместо взять в руки авометр.
Знакомо...

Куда я авометр воткну? В розетку? Усилок не у меня, спросили, что за "нагрузочный вход", владелец мультика не имеет.
Закралась мысль, что это вход с резисторами, имитирующими нагрузку конечного устройства. Ну, типа, что бы сигнал с выхода головных телефонов брать. Что бы выход такого "преда" был нагружен как на наушники, Ом на 50-150. Но это мои домыслы, больше в голову ничего не лезет.

Вот что пишут знатоки [ Re: Зачем нужен LOAD, плюсы и минусы
по мэстному - это тонокомпенсация, она в том или ином виде есть практически везде, где-то настраиваемая, где-то отключаемая.
суть ее - в предискажениях ачх с учетом кривых равной громкости (для тех, кто в танке: слух имеет нелинейную ачх, нелинейность которой зависит от громкости]. ( Может для подбора звучания УНЧ под свой вкус).

Похоже, знатоки перепутали слова LOUD и LOAD

Чёта да, опрофунились

тогда это классика жанра "энурез по фото".
здесь видно, что входное сопротивление этой штуки где-то 45...47 килоОм. И вход у неё один.
Судя по слабоумной бредятинке из эньтюрьнетяков
download/file.php?id=131467&t=1
- два входных гнезда тупо спаяны паралелльно и буратинкам отдельно продают за полведра денег Чюдатворнаи нагрузочные резисторы, с Палосачьками. Шызофренеков же хлебом не корми, только дай чтонть поперетыкивать... Чтобы увеличить коэффициент гармоник таки придусюлятяля.

Для этого и выставил кусок схемы.

Зри в корень, Флэнжер. Все просто, никаких конспирологий. Нагрузочный - значит выдерживает тяжелую нагрузку, можно хай энд кабель в два-три кило смело цеплять.

Нашел на МоджоАудио. Но они не продают, а просто рекомендуют изготовить самому



Кэмбридж Системс Текнолоджи, чьи входы тут рассматривались, вообще контора занятная была. Не путать с Кембридж Аудио, ничего общего. Так вот про занятность - помимо этих девайсов для изменения сопротивления бывали и еще странности. Интегральник 8000А мог работать как пред, как конец, как интегральник, как интегральник и пред. Что бы "переключить" его в нужный режим, нужно было определиться с режимом работы, вооружиться инструкцией и паяльником. На плате выпаивались ненужные резисторы и перемычки, ну или дилер это делал. пи**ец реализация

Кстати, когда Филипп Свифт и Дерек Скотленд основали контору, основной принцип был - делать качественно и не драть денег. В принципе, плюс минус так и было, пока такая политика не привела к финансовому краху и контору в 98-м не купили Таг Макларен. Основатели ушли, а цена на изделия взлетела вдвое. Вот те вполне могли за перемычки денег брать нехило. Но это не точно

...вот и я гойварю, альтернативносехуальноориентированные. Вместо две пары гнёзд на заднитце... А аудевофелитеги и рады впендюрить доп. нагрузку на выход придусюлятиля, коэффициент гармоник ему задрать, на хворуме про Звючянюнюые покукарекать, про то, как идиотики Разьнюдцу Адслувшивывавовуле...

Это белые люди, не надо про них так. Они не виноваты, их так мама родила.

с левой резьбой)))

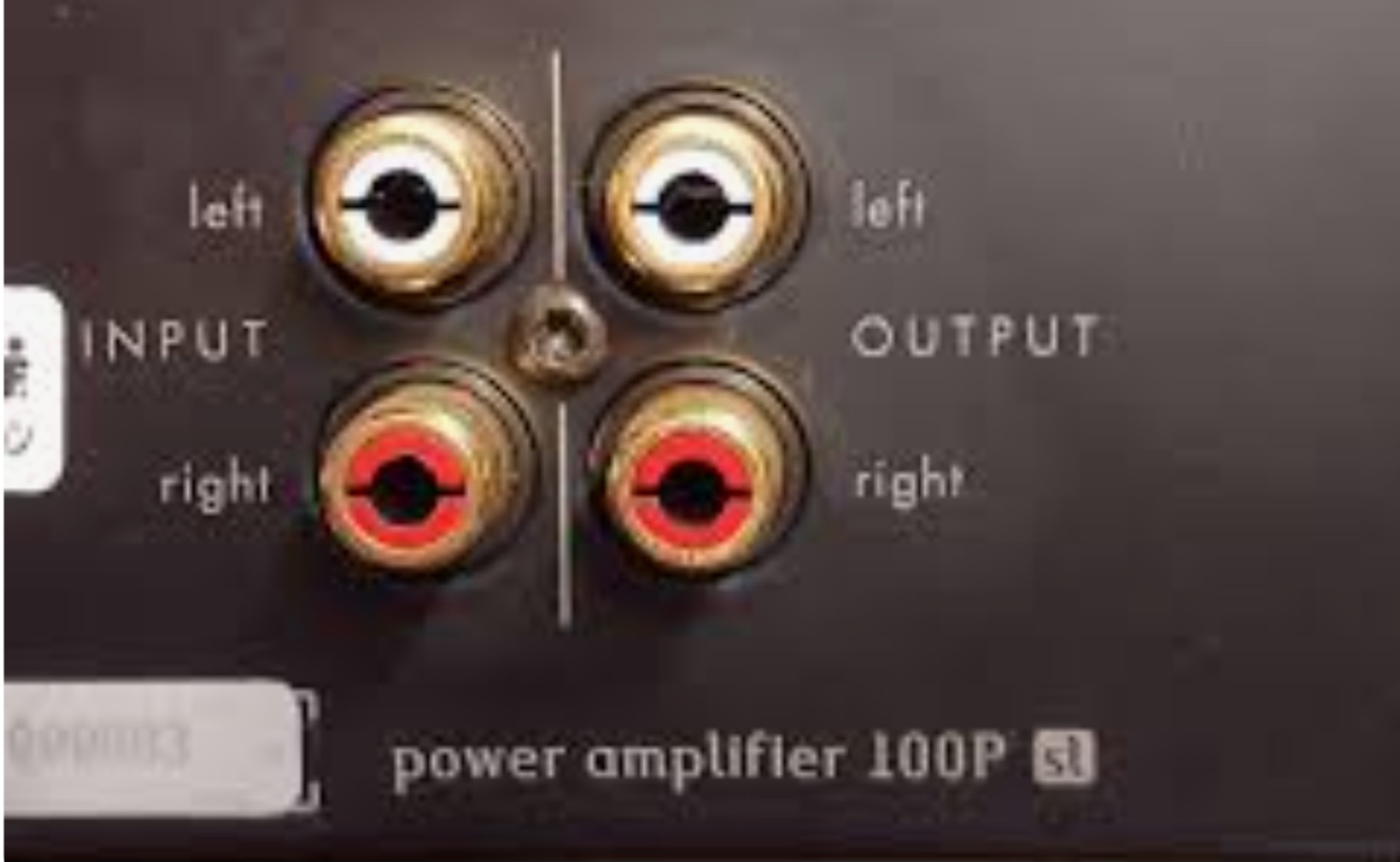

Кстати, когда Таг Макларен стал выпускать эти девайсы под своей маркой, он обозвал эти входы-выходы просто Аутпут

Где здесь, простите, нагрузка ? Резюк впаян в разрыв сигнального конца.
Я делал похожее чисто внешне, но на другом конце межблока был резюк в параллель, и всё это было рассчитано с необходимым коэффициентом деления . По разным концам - чисто географически, для удобства монтажа. Задача была погасить непомерно сильный выхлоп преда Ямаха Ц2. Это был именно делитель, и включался этот межблок только в нужном направлении.
Далее, именно по теме , а не прыжках в сторону касаемо разрыва преда и мощника в интегральном усилителе.
Захотелось как-то чёрного русского, и я его поимел в лице преда малоизвестной америкосовой конторы GAS. Это родня SAE и более позднего бренда SUMO.
Обзирать предмет здесь нет смысла (ибо мало кто рванёт его покупать), но. Пред 1977-го года, очень "вещь в себе" - и корректор, и пред работают в классе "А", прибор жрёт около 100 Вт и очень горячий и громкий, и всё это реально слышно, в отличие от вышеупомянутой Ц2.
Я вовсе не схемотехник, но пред я перетряс и настроил - токи покоя и ноль на выходе, причём у корректора - тоже.
И тут - печалька : он шумит белым шумом, хотя всё исправно. И чисто случайно или по наитию, я нашёл причину - он недогружен, или правильнее сказать - не согласован с мощником, имеющее стандартное входное 47Ком. Повезло , что выход на наушники у него в параллели с выходом, причём наушниковых дырки две - отключающая, и не/отключающая выход. И интуитивное подключение разноомных наушников подсказало решение проблемы.
Т.е. , чем больше сопротивление нагрузки, тем меньше он шумит. В коневодстве заявлено 75 Ком, но практика показала, что лучше больше - шум пропадает вообще. Я конешно далёк от мысли, что производители усилителя в первом посте думали именно о моём преде, но тем не менее.
В этом преде много интересного... а касаемо "нашей" проблемы правду надо искать в выходном сопротивлении самого преда, ибо в описании оно заявлено 60 Ом и длина межблоков - до 100 футов, что по нашему составляет 30 с лишним метров. Т.е. идея у производителя не совсем, видимо, домашняя.
И это ещё не всё...
Я всё же нашёл к нему "родной" мощник на 220 (не люблю 100). Родной, не родной - хз, ибо в линейке по сути всего три преда и два конца. И входное у него - 75 кОм. Так всё равно, пред шумит. И ничего не оставалось, как опять использовать делитель ( благо выхлопа преда и дури мощника предостаточно), причём на входной плате УМ уже есть делитель 1:1, я его переделал на другое значение и с этим живу и радуюсь.
Но непонятка осталась...
