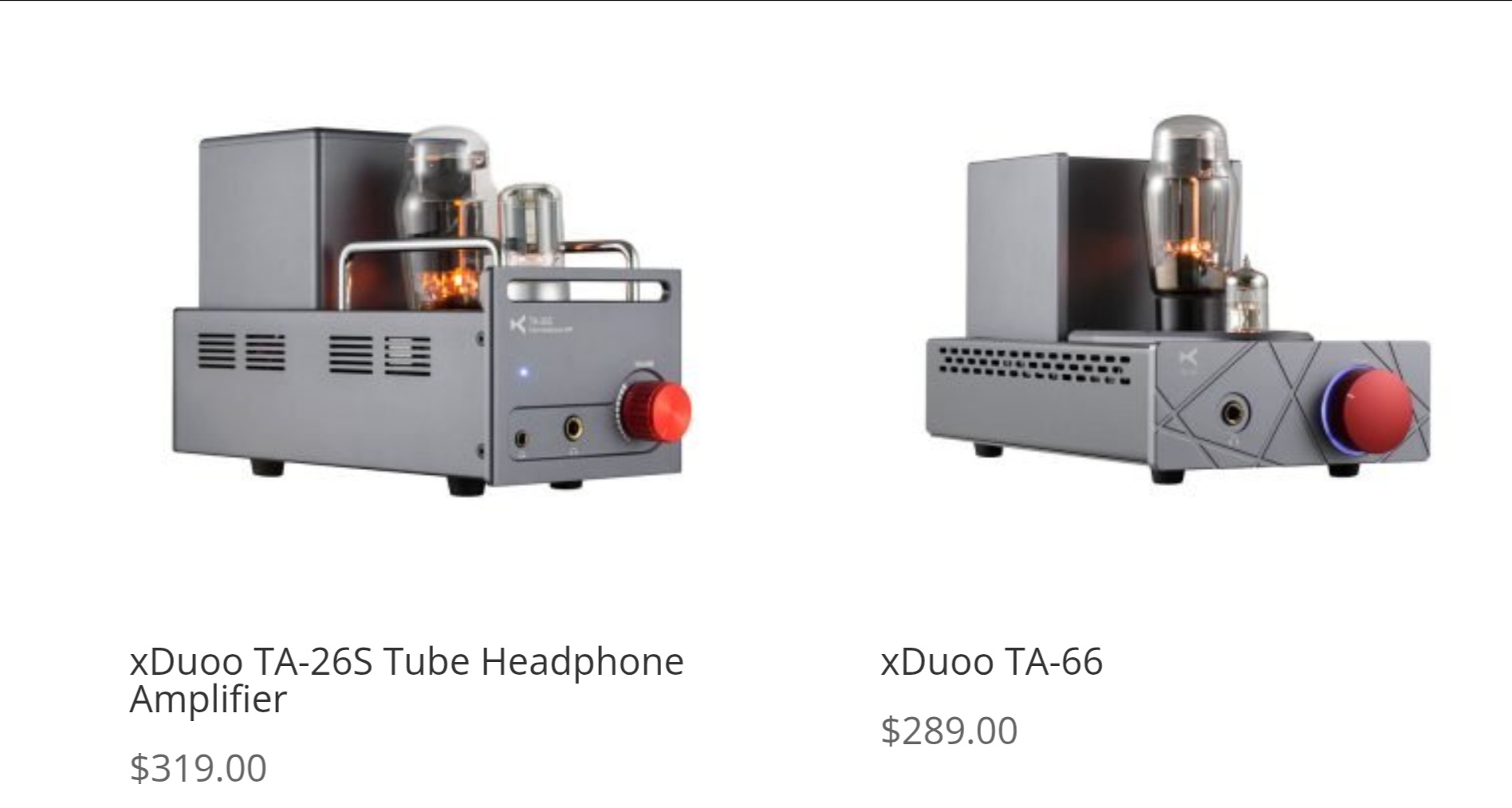

Всё началось с наушников Sennheiser HD 600. Когда то они уже были у меня, но по ряду причин расстался с ними, и вот недавно они появились снова. Усилитель Musatoff HA-5, отличный бюджетный усилитель кстати, который работает у меня добрый десяток лет, к сожалению, не полностью раскрывает потенциал ушей. При положении переключателя gain в LO он усиливает на пределе, ручка РГ почти до упора и усилитель в таком режиме жмёт динамику. Напомню, сенхи 300 Ом. В положении HI увеличивается напряжение на входном операционнике и соответственно увеличивается мощность, появляется солидный запас по регулировке громкости, появляется динамика, но звучание становится жестковатым. Не критично, но всё же. Со скуки, слушая эту связку, начал листать "эти ваши интернеты". На наших и буржуйских сайтах то там, то сям начал натыкаться на то, что с Сенхами 580/600/650/660 просто звездец как хорошо играет XDuoo TA-26 и его модернизированная версия ТА-26S. Разница между ними только в том, что у версии S есть еще и балансный на TRS 4,4. Копая дальше, нашел, что у 26-го есть братец - 66-й. Стоимость сопоставима, концепция та же, выходная лампа тоже, а вот реализация чуть иная. Если 26-й спаян на печатной плате, то 66-й по канонам "пойн ту пойнт", то есть монтаж в воздухе. Плюс на входе стоит пальчик, а не октал. Ну и габариты чуть побольше, как и вес на 1 кг. Вот они в сравнении

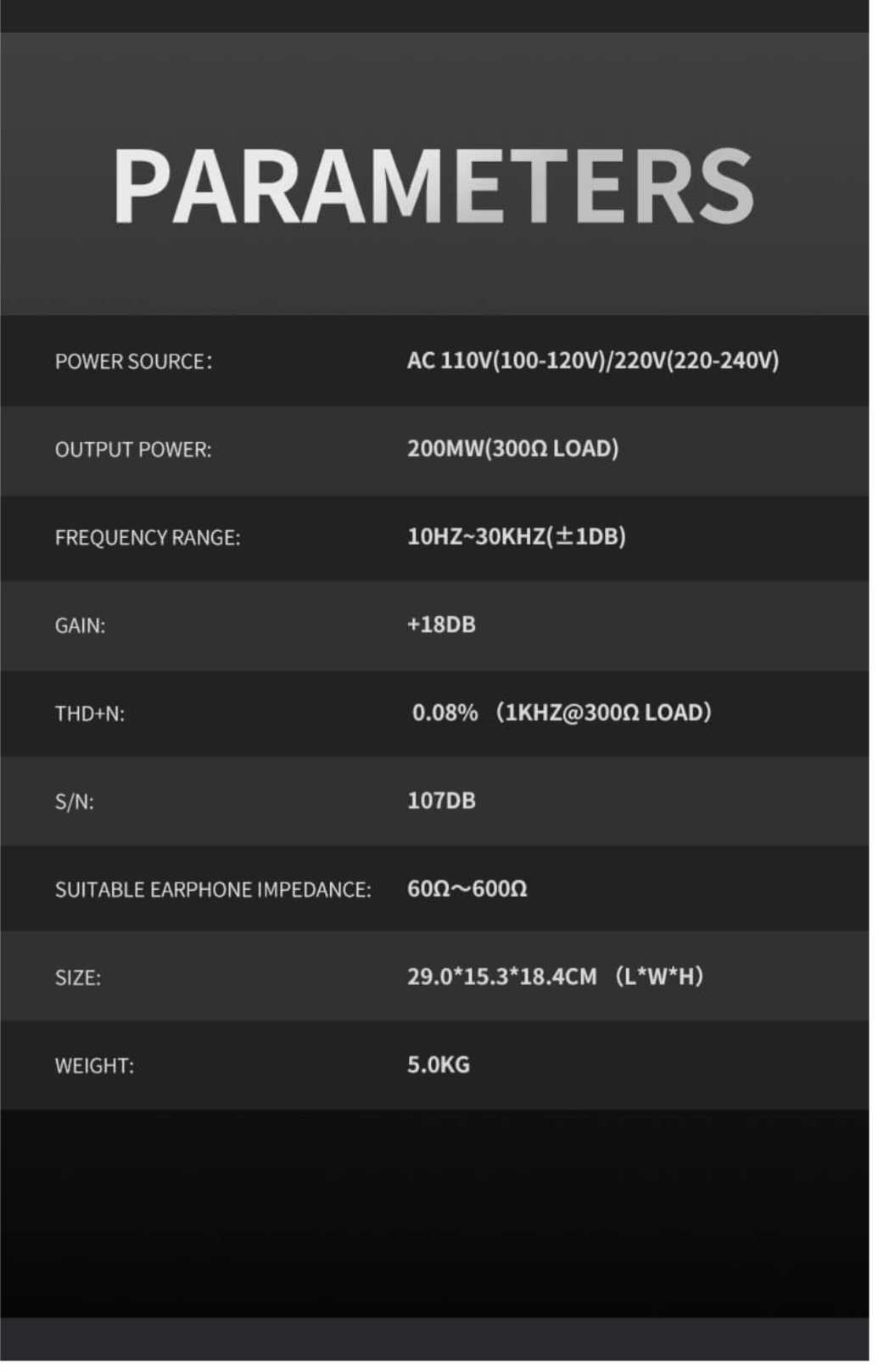

Прикинув кое что к кое чему решил взять 66-й. Он тоже в фаворитах у буржуёв для Сенхов. Причем, несмотря на заявленный импеданс наушников от 60 Ом, реально заточен под 250-300 и мощность 200мВт как раз максимум для 600-х.

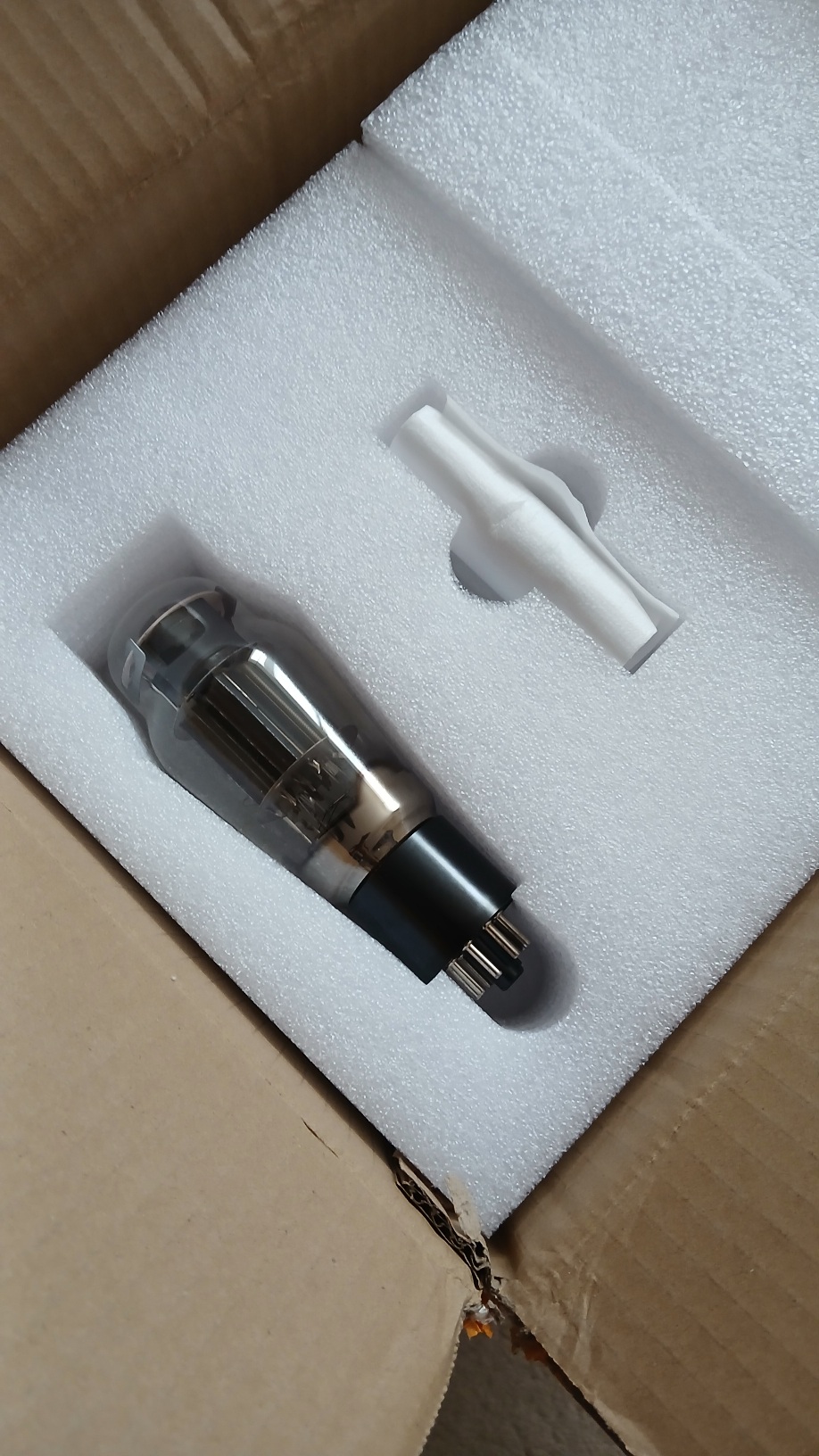

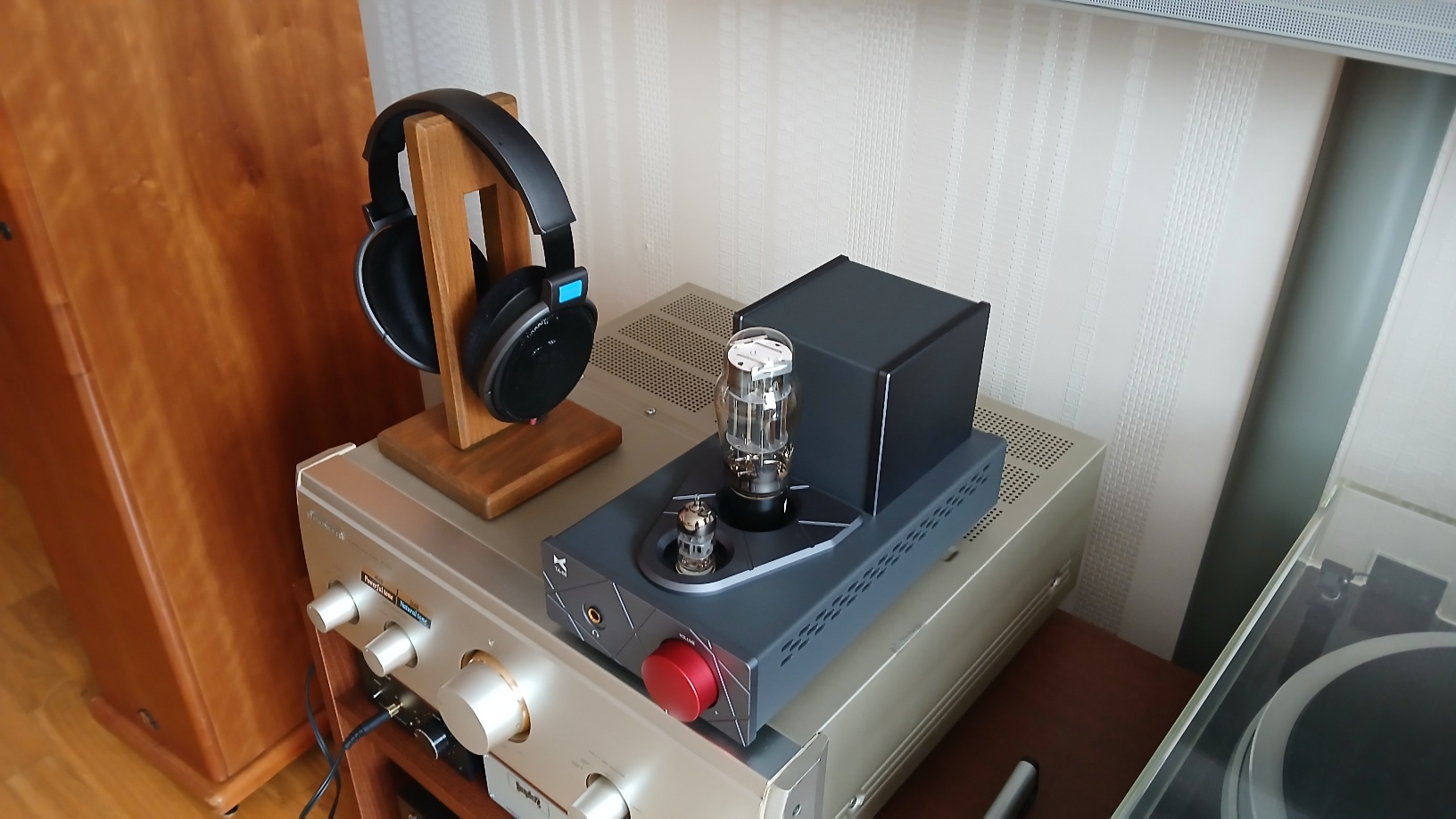

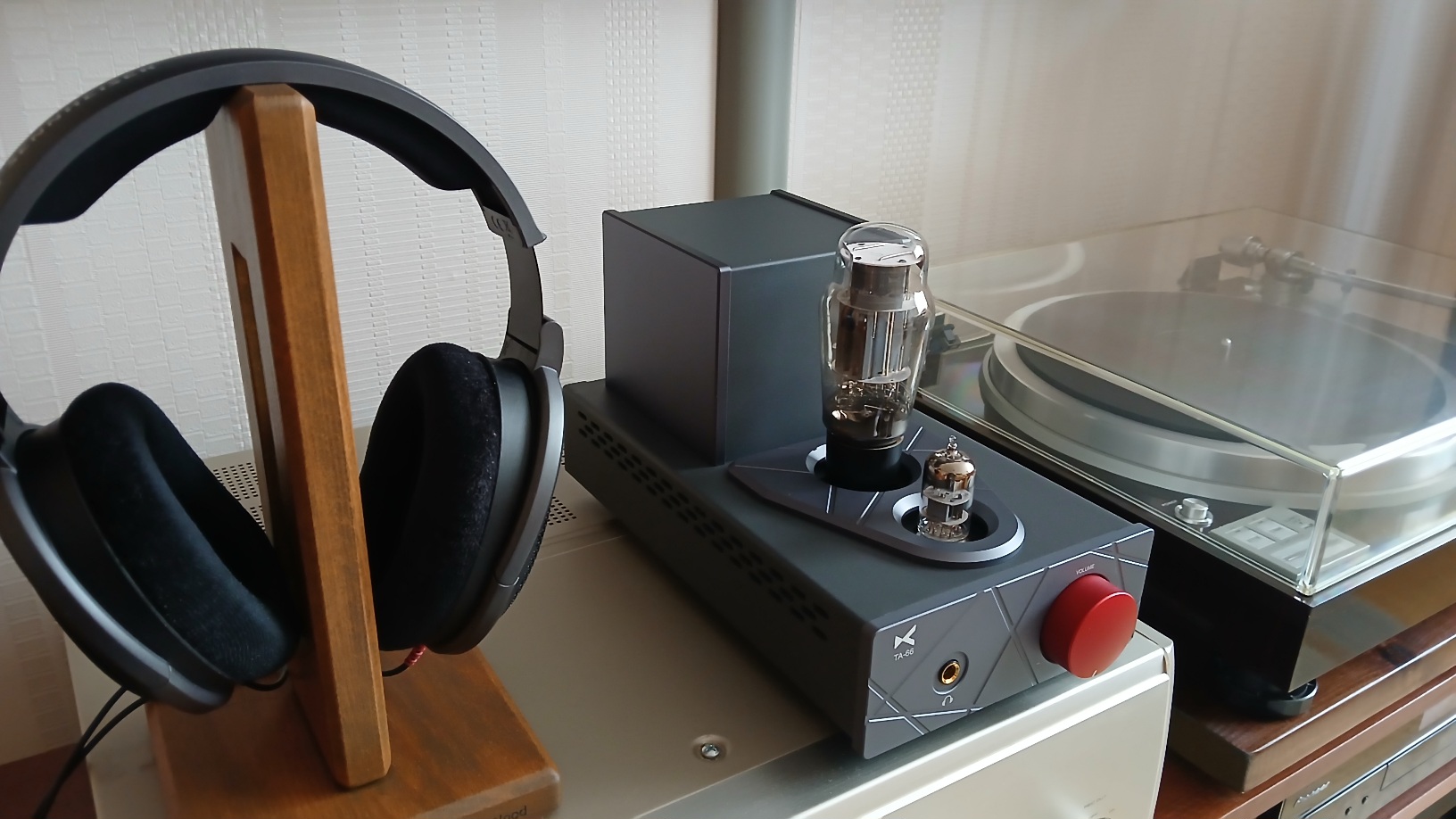

Как раз на Алике началась распродажа и цена слетела на 3 тыщи, тут и Трамп к акции подоспел со своими причудами и курс доллара полез вниз и стало ещё дешевле. Короче, купил. И вот, кстати, Дмитрий Олегович, купил с бесплатной доставкой. Китаец правда отправил в последний день, зато заявил стоимость в 10$ и отправил ЕМС. Соответственно на таможне не висело и по России дошло дня за 4. Пришло просто в идеале, даже коробка по углам не замята. Лампы одна наша с членом ракетой (видимо завод Восход), вторая китайская, обе начала 80-х

Крутилка - ступенчатый аттенюатор. Выход регулируемый, сразу кандидат на переделку - сделаю "сквозняк" по вход/выход.

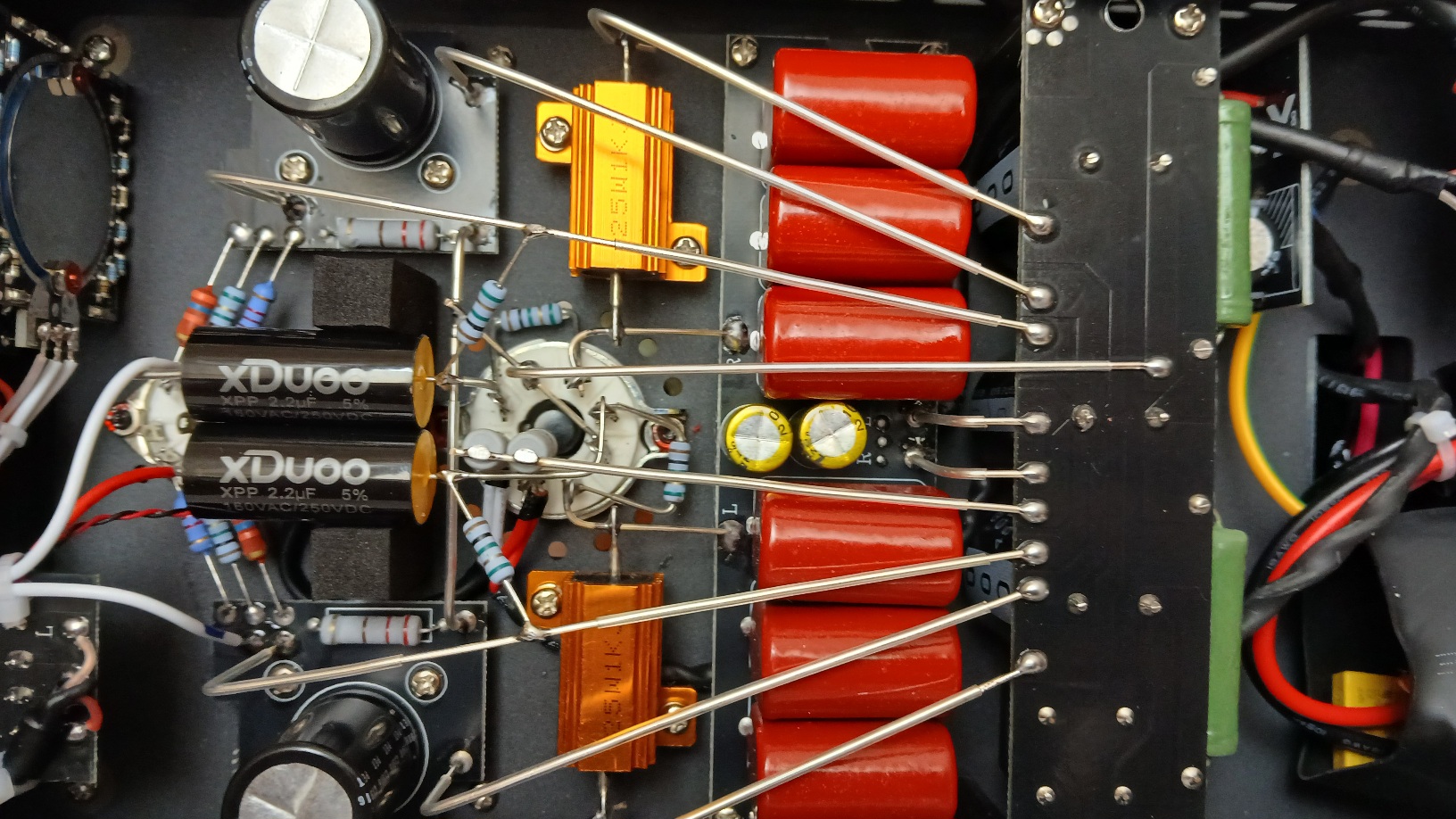

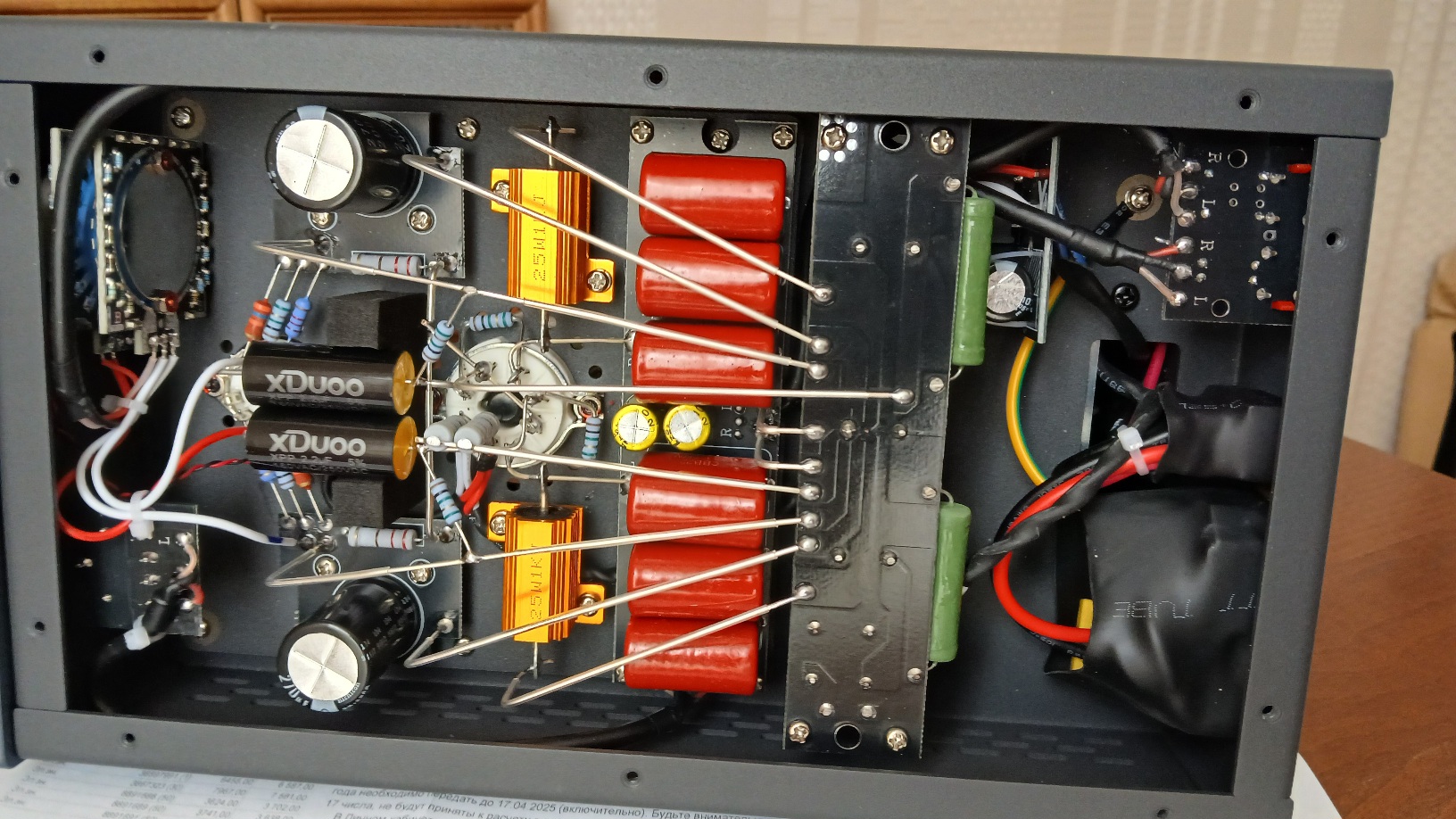

Совсем без плат, конечно, не обошлось. Но вроде всё прилично. Крутилка реально ступенчатый аттенюатор с набором сопротивлений.

А про звук?

Звук есть . Фона, гула и прочих артефактов нет. Регуль работает прекрасно, тактильно очень здорово. Вот прям на холодную, предварительно, очень недурно То, что это лампа, вообще не заметно. По первым впечатлениям - чуть шире сцена стала, нет аналитической стерильности. Именно с Сенхами 600 этот усилитель превосходит Мусатова. Но уже 558 никак не хотят с ним нормально дружить, гулковато, тут Мусатов на низкоомниках впереди. Пока на прогон поставил, пусть поработает часов 10.

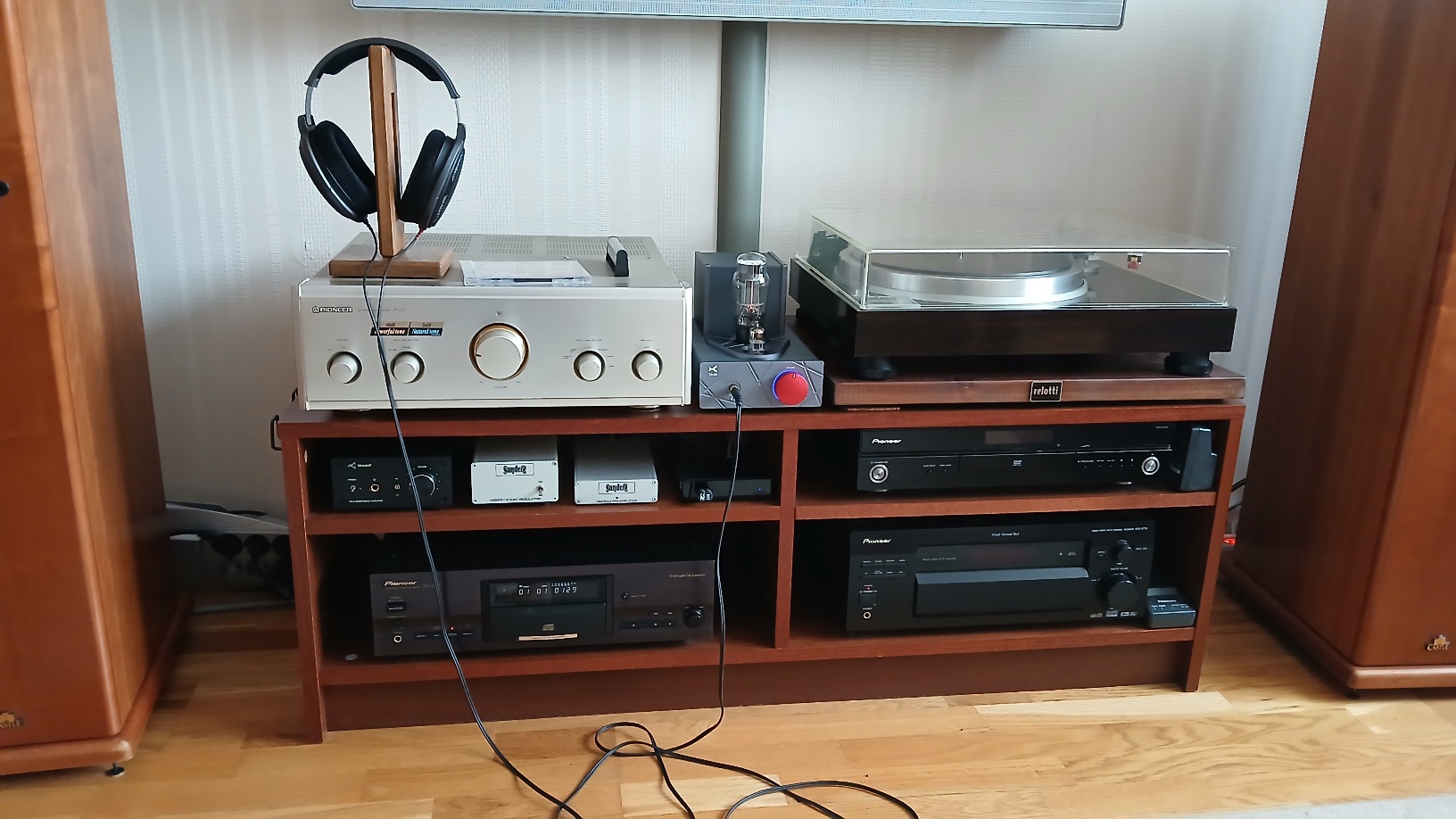

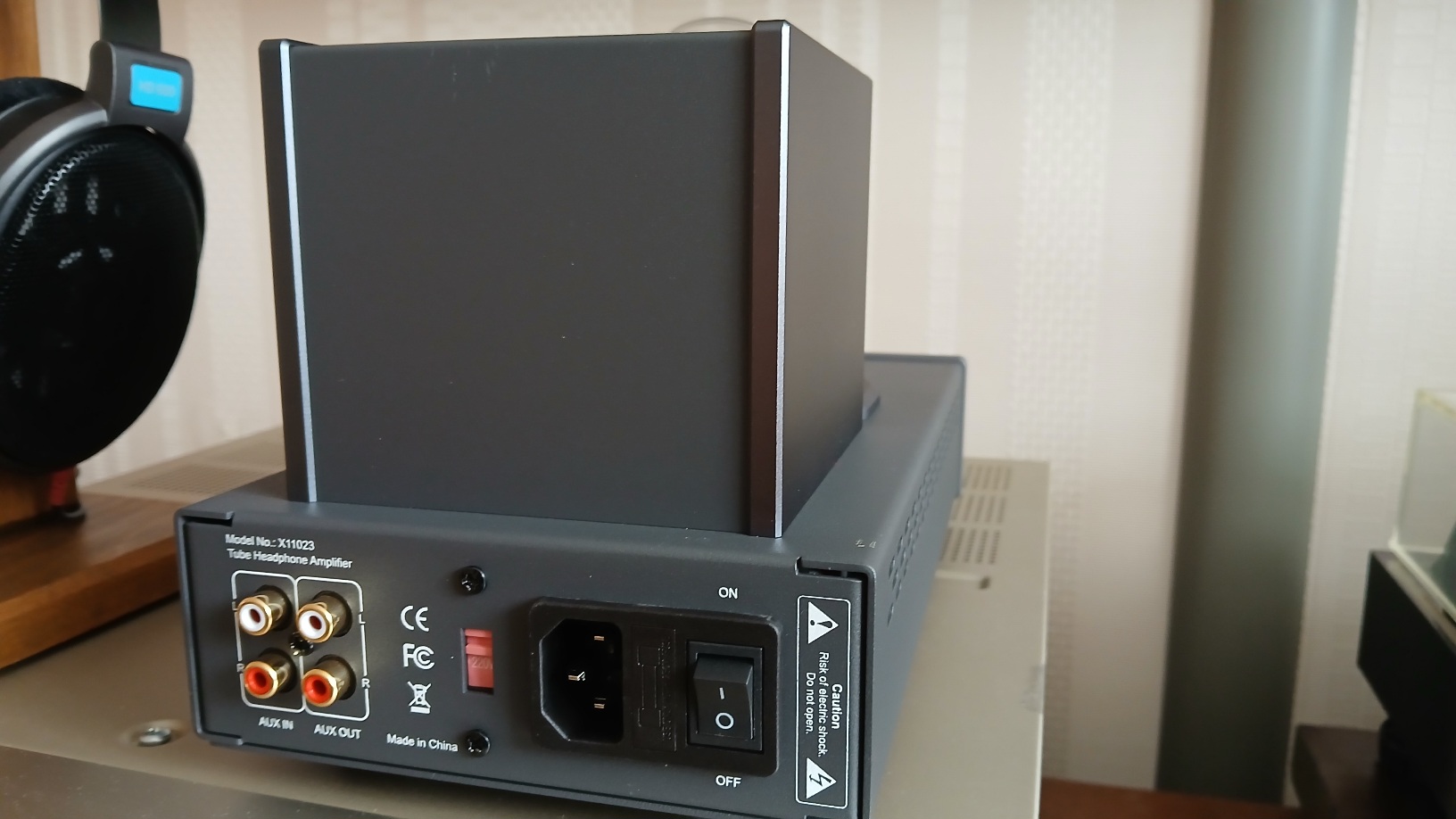

Хорошо, что выход есть - так удобнее, среди прочей техники установить. С источника на этот усилок, а с выхода уже на усилитель мощности.
Работает, и не обязательно, чтобы наушниковый усилитель, вообще к 220 был подключен. У меня так.

Не, мне так не надо. Я переделаю. Мне надо с фонокорректора на ушник и транзитом в обычный усилитель. То есть ушник можно не включать, если нужно слушать "вслух". Я Мусатова так чуток допилил. Там правда пришлось вторую пару разъемов вштыривать

Мы наверное, не поняли друг друга. Мой пример, как раз про это.

Этот не так работает. У него выход работает как предварительный усилитель. Сигнал проходит через тракт и РГ

По-моему, с предом даже лучше. Вы сравните просто.
Бывает, какая-то пластинка тихо и глухо звучит, а чуть добавите громкости на этом усилке и совсем нормально будет.
Я иной раз, на цапе так громкость добавляю. Иногда попадаются тихие альбомы, из старых.

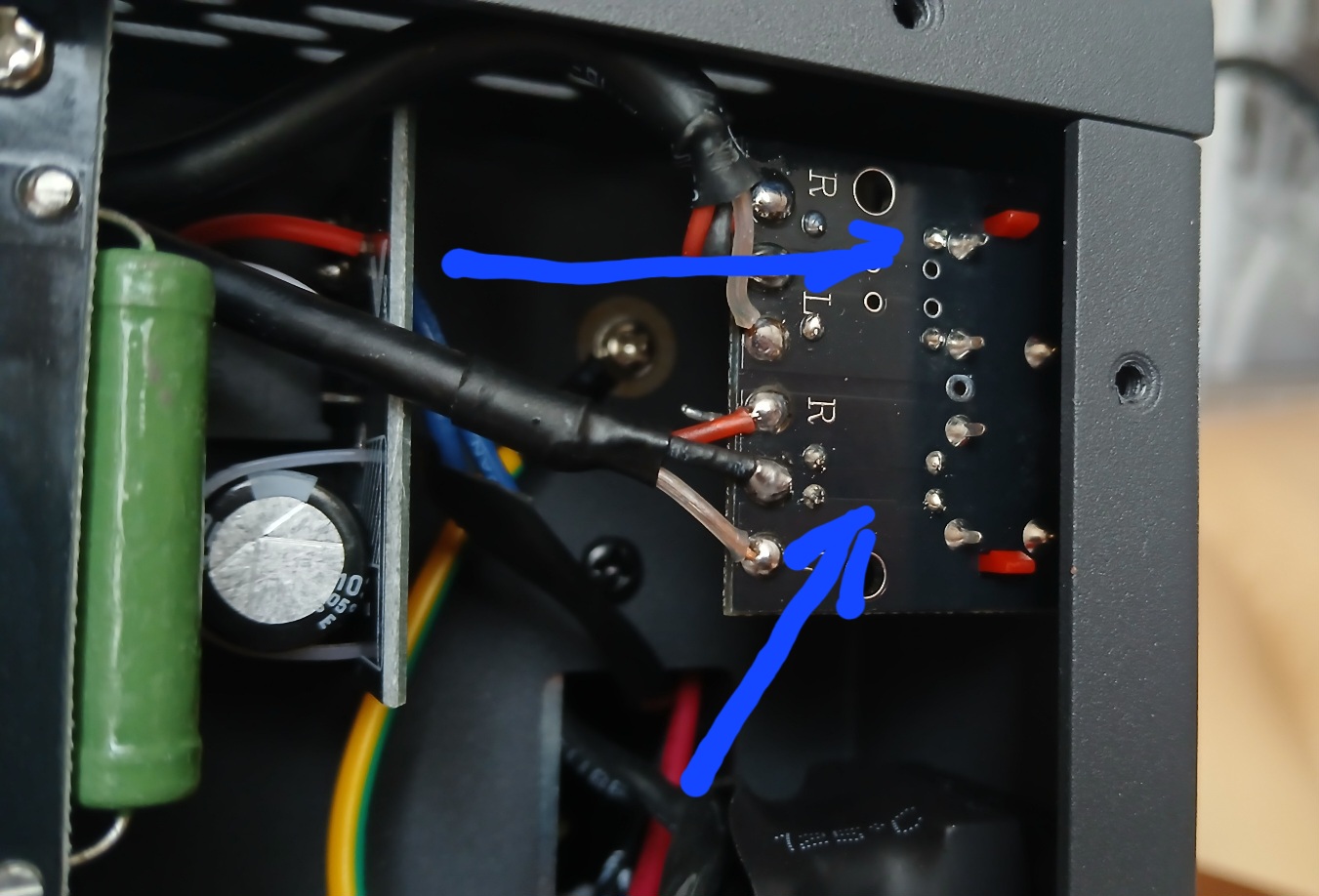

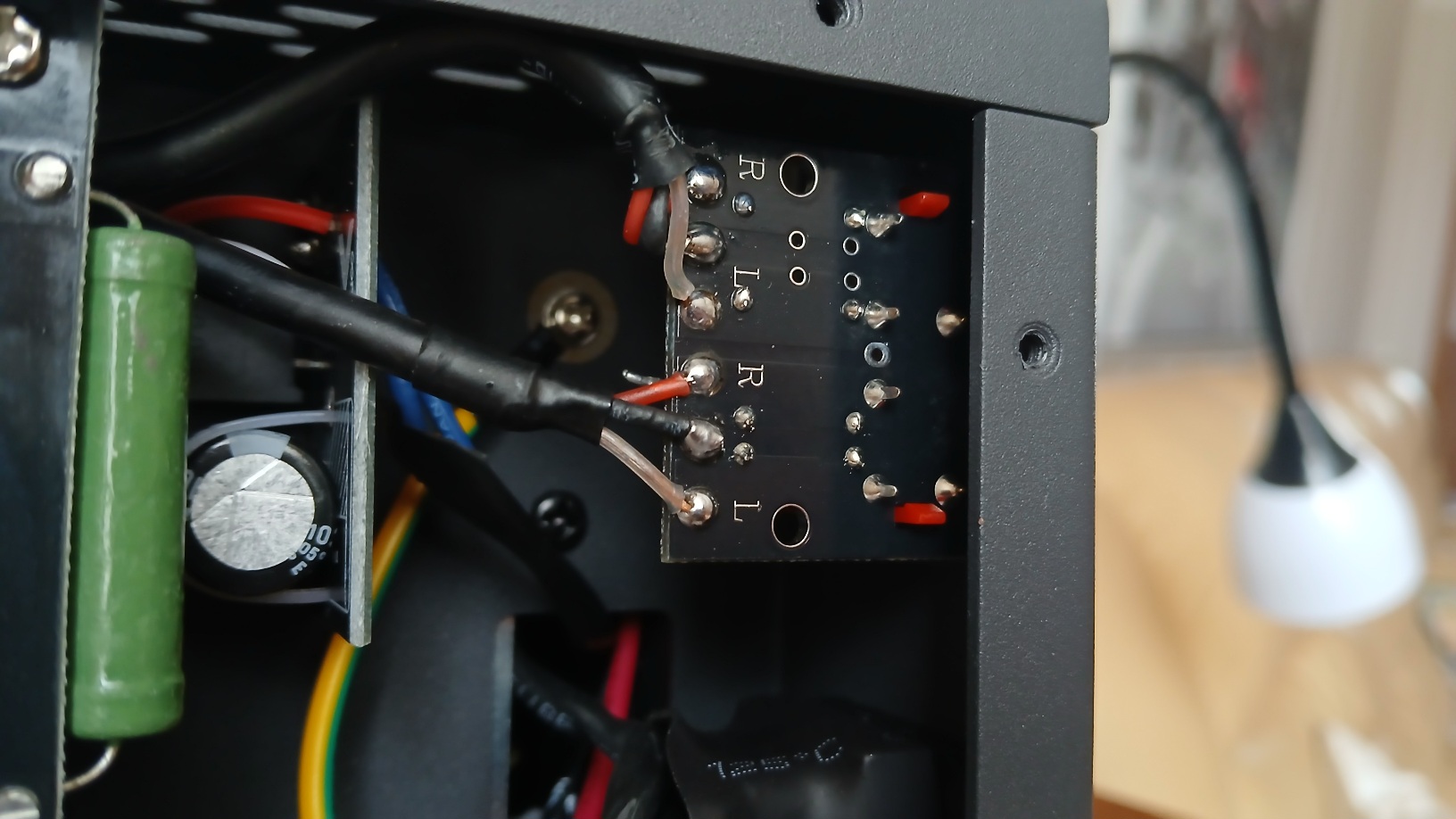

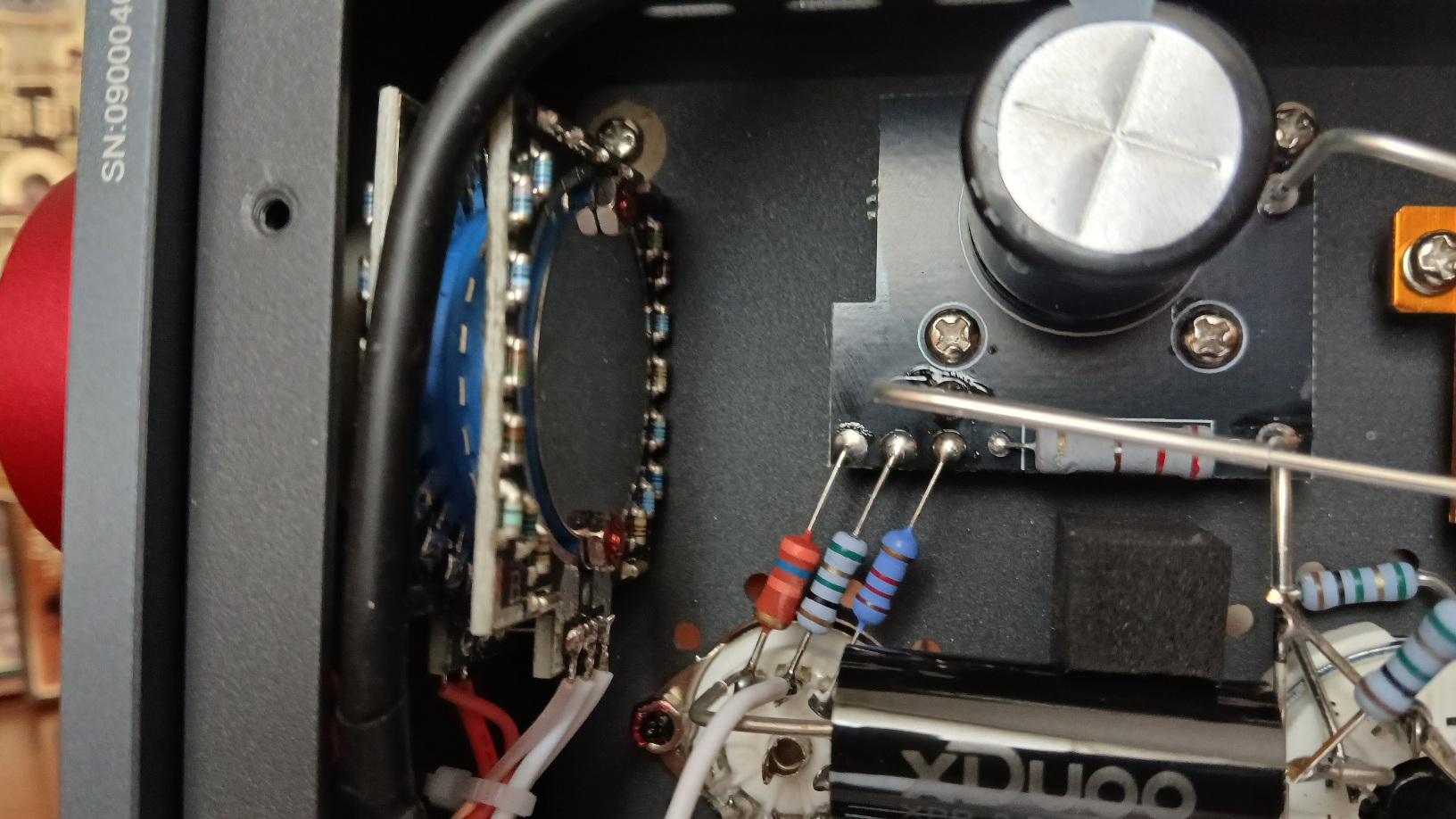

Вот на этой фотке хорошо видна платка с разъемами. Вверху вход, внизу выход. На входе стоят резисторы и на выходе тоже. Выход отпаяю и закрою термоусадкой. А вход до резисторов соединю перемычками с выходом до резисторов. Назад, если что, вернут недолго.
Пред мне не нужен. У меня и так полный усилитель.

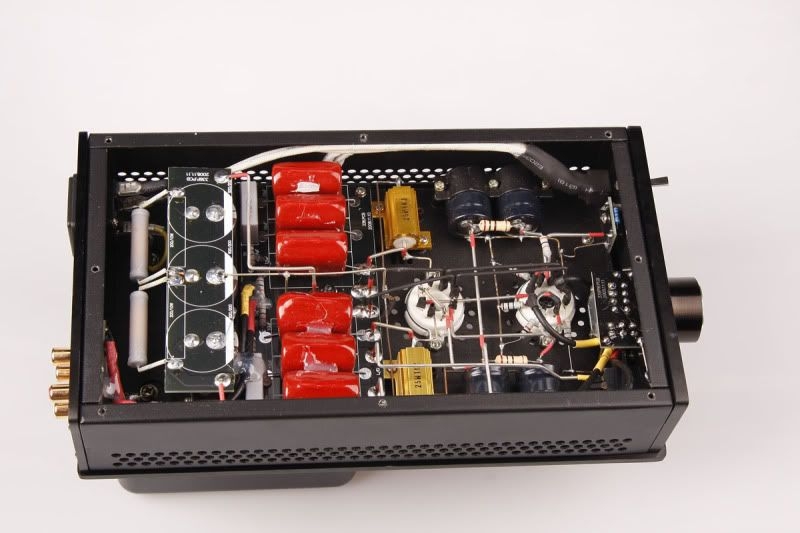

Судя по компоновке, концепции бестрансформаторного OTL, применяемой выходной лампе и части элементов, это разновидность небезызвестного в узких кругах DarkVoice 336SE. Ну либо сделан "по мотивам". Подпол Дарквойса очень напоминает Эксду, ну или наоборот.

Дим, от души поздравляю с приобретением!
Сам не так давно заглядывался на 26-й. Но решил повременить, т.к. для него пока нет подходящих полноразмерных наушников (что-то из динамических, да еще с высоким импедансом ведь надо).
Для изодинамы предпочтительнее, конечно, мощный камень, поэтому взял себе комбайн FiiO K9 AKM, убив двух зайцев - и ЦАП получил выше уровнем, и усилитель заодно, который раскрыл наушники во всей красе (тоже надо атчод запилить, да всё с мыслями не соберусь )

Настоящий ветеран хэдфая Не самый плохой пример для подражания, кмк. Был в ходу, когда на рынке толком то еще ничего не было из лампы для наушников - одни Лаконики. Потом Архипов подтянулся для публики с деньгами.

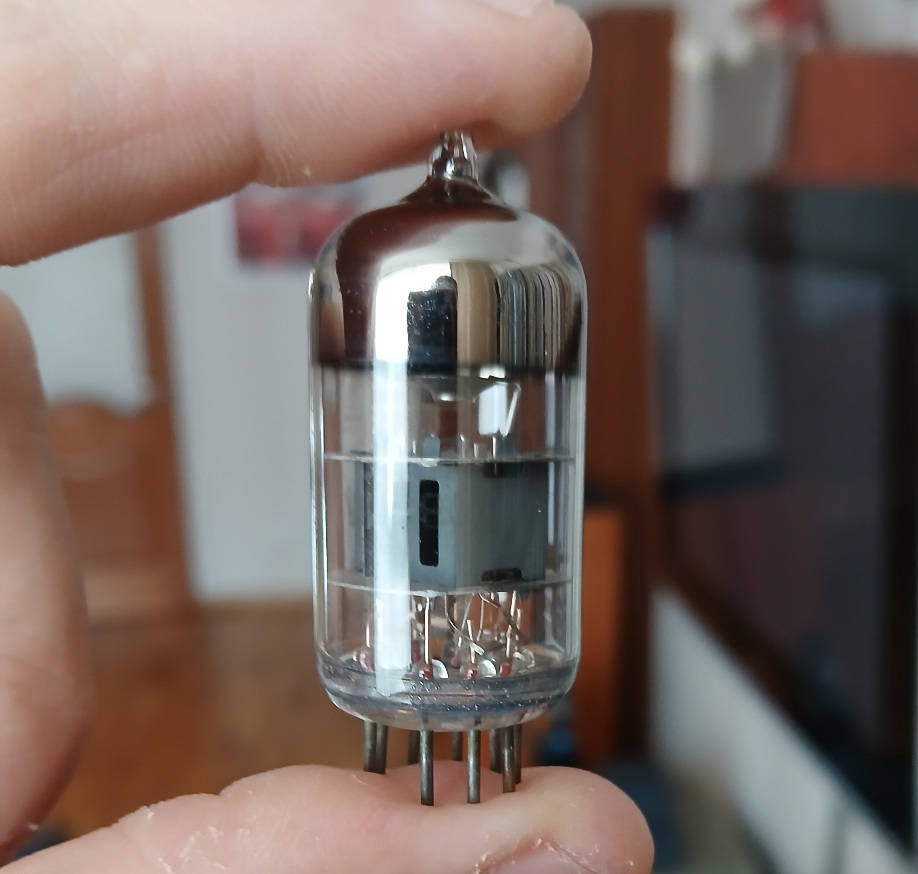

Хочу попробовать как нибудь заменить лампы. Есть вариант замены 6н2п на 6н2п-ер с военной приёмки и 6n5pj (кстати j это китайская военка) на ранние советские 6н5с 50-х годов.

Говорят Sennheiser HD-490 PRO просто офигительны. 120 Ом

Ну и вот тут измерения девайса https://www.superbestaudiofriends.org/i ... nts.14907/

Уж соберись , пожалуйста . Тоже на него посматриваю , никак не решусь .

Калужские 6Н2П характерного вида очень часто хрустят. 6Н2П-ЕВ того же завода - раз в десять реже.
Но основной вопрос там - а выходные трансформатыры-то где?
А парочка лишних 6Н5С у меня без дела таки лежит, "если што".

0.1% гармоник на мощщщныздти!!! в 3 миллиВатта?
Нуууэээ...
...там ещё и выходное сопротивление порядка 125 ом
> гулковато
может быть, поэтому и гулковато.
...и это всё может заметно улучшить таки выходной трансформатыр. Но он денег стоит, а поблизости от сетевого склонен жужжадь...

Так он OTL, бестрансформаторный, для высокомных наушников

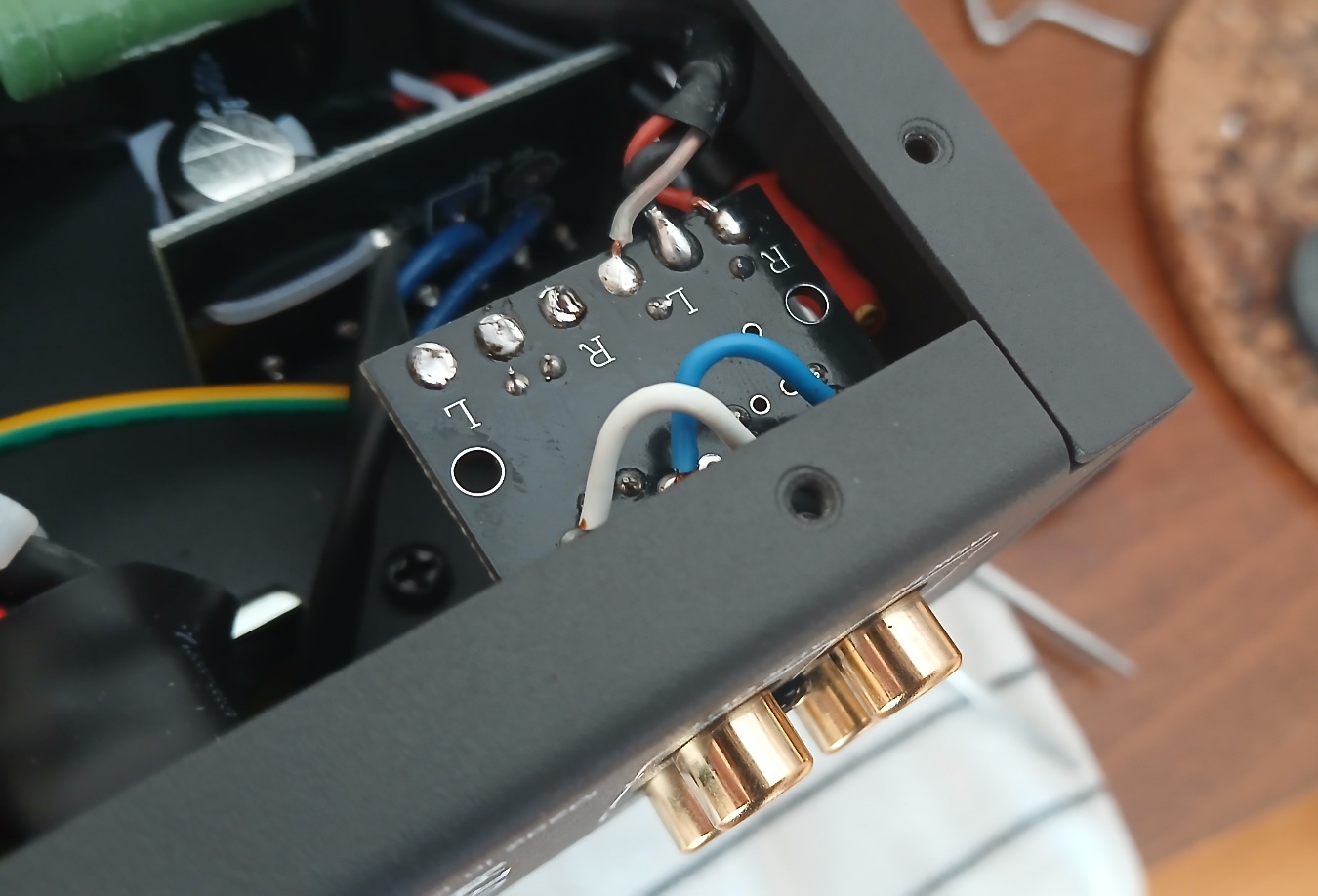

Пока убрал регулируемый выход и запараллелил на вход

Они же братики близнецы 5Н13С или я что то путаю?

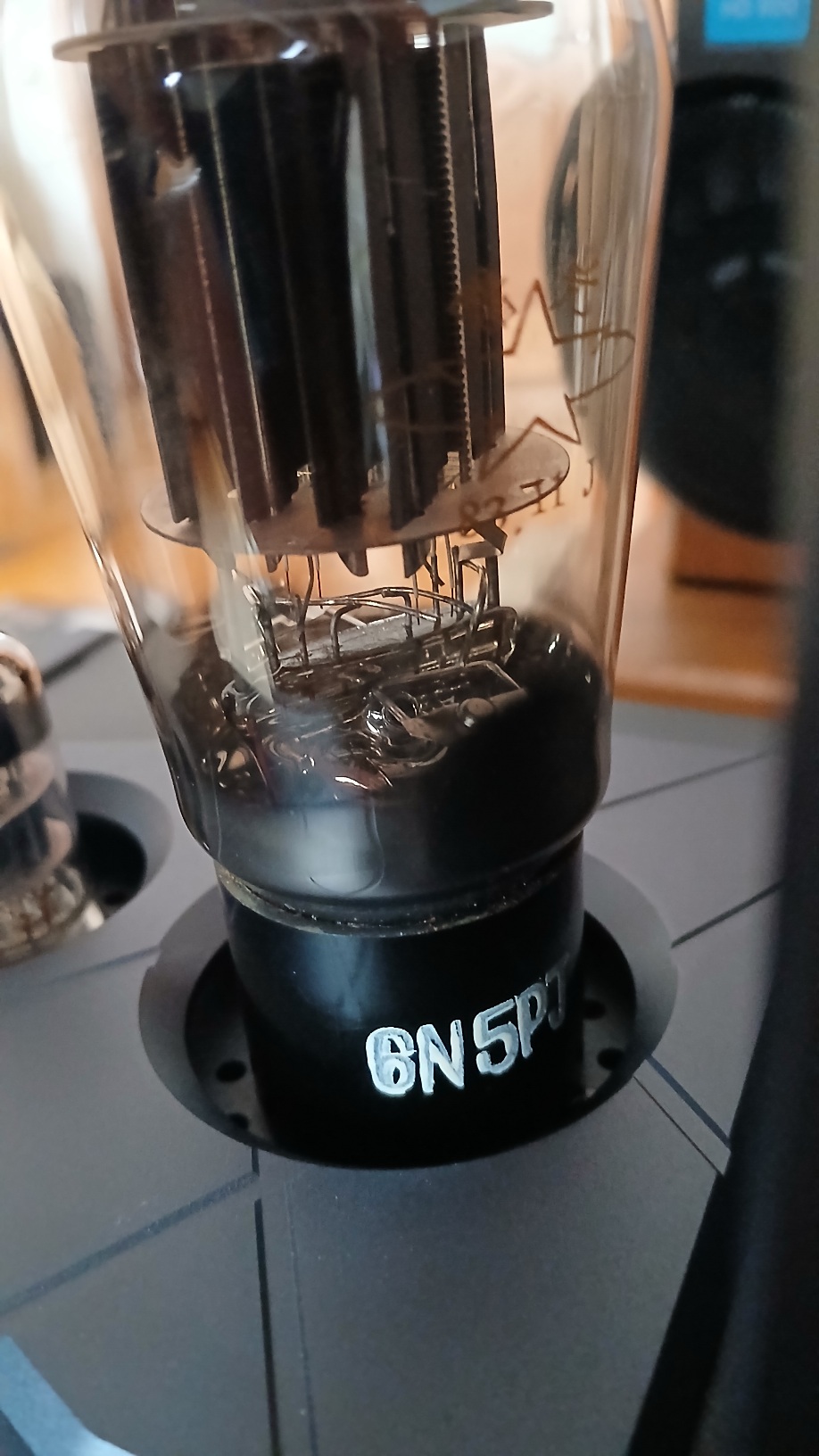

Эти молчат и даже не микрофонят. А вот китайский Shuguang 6N5PJ при постукиванию по баллону отзывается в наушниках. Ну, в принципе, ничего криминального

6Н13С. Там основная проблема - одинаковость половин. Исходное их назначение - стабилизаторы напряжения...

...так потому и напейсале "для высокоомных", чтобы не ставить трансформатыры, не то результат будет слишком ужастен. На низкоомные, да без трансформатыра-то...

Тут бардак в терминологии.
Канонично "выходной трансформатыр" суётся в цепь анода вых ламп(ы), имеет нагрузку где-то 4...16 Ом, то есть коэфф. трансформацыи где-то 20...30
Потом пришёл дядя Юлик Футтерман и стал выдвигать, извините за выражение, идеи. Получив неожиданные характеристики и заодно на треть снизив себестоимость. Это был годик так 1955-й.

Потом компания Филипс стала делать радиоприёмники для бедных - вообще без каких-либо трансформаторов, сетевых в том числе. С пресловутыми 600-Омными широкополосниками в качестве нагрузки, два ватта выхлопа при коэффициенте гармоник 3%. Те самые EL86 и т.п.

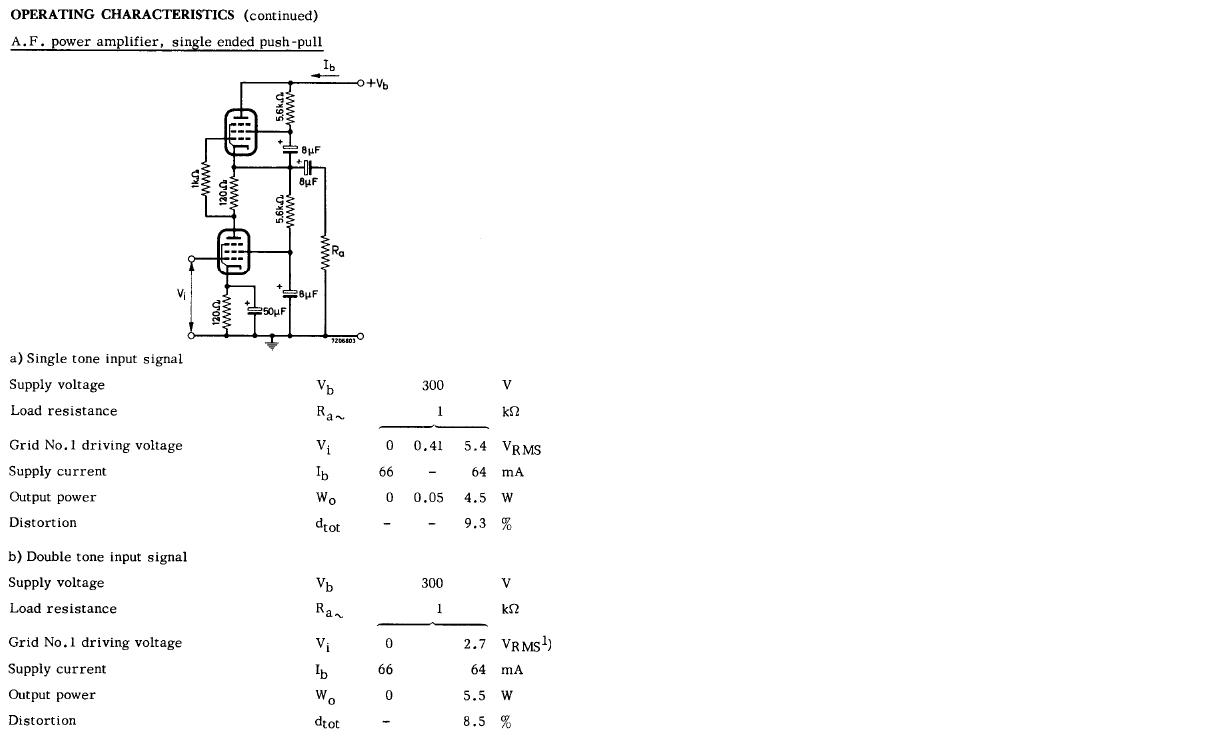

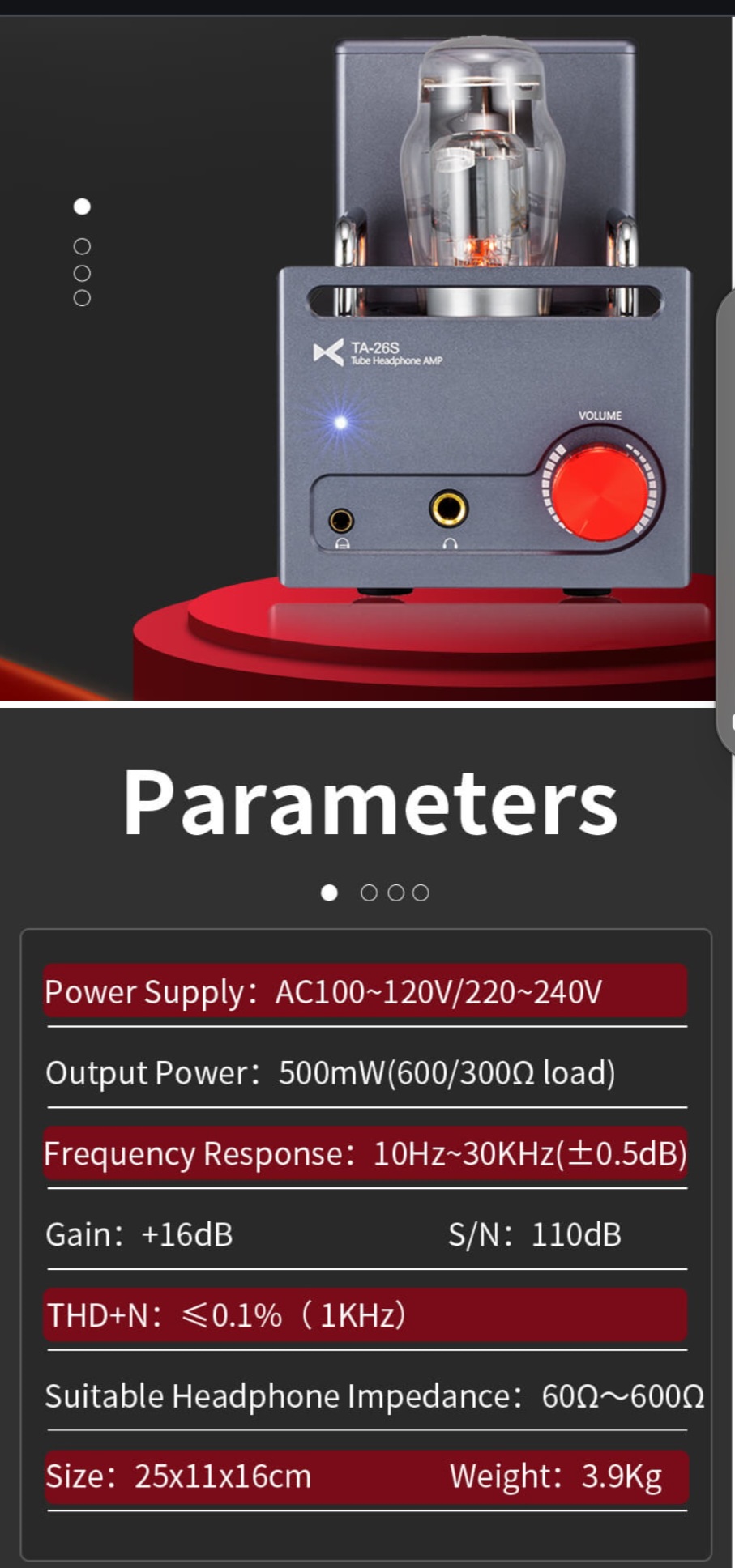

Такое бугага нарисовано прямо у них в шитодате



Это годик так 1957-й.

Потом пришло жульё от хыъэндъа и эти потуги сэкономить на мисоцку рисика объявило Чюруящщим Пеняюием и Пирюдавым Дасьтеганюем.
...а потом было как всегда.

...нутоисть трансформатыр от систем для объявлять воздушную тревогу, который нужен на выходе катодного повторителя на 6Н5С - это совершенно не тот "выходной трансформатыр ломъпаднаго усюлятиля", к которому все за десятки лет привыкли. Он сильно проще.

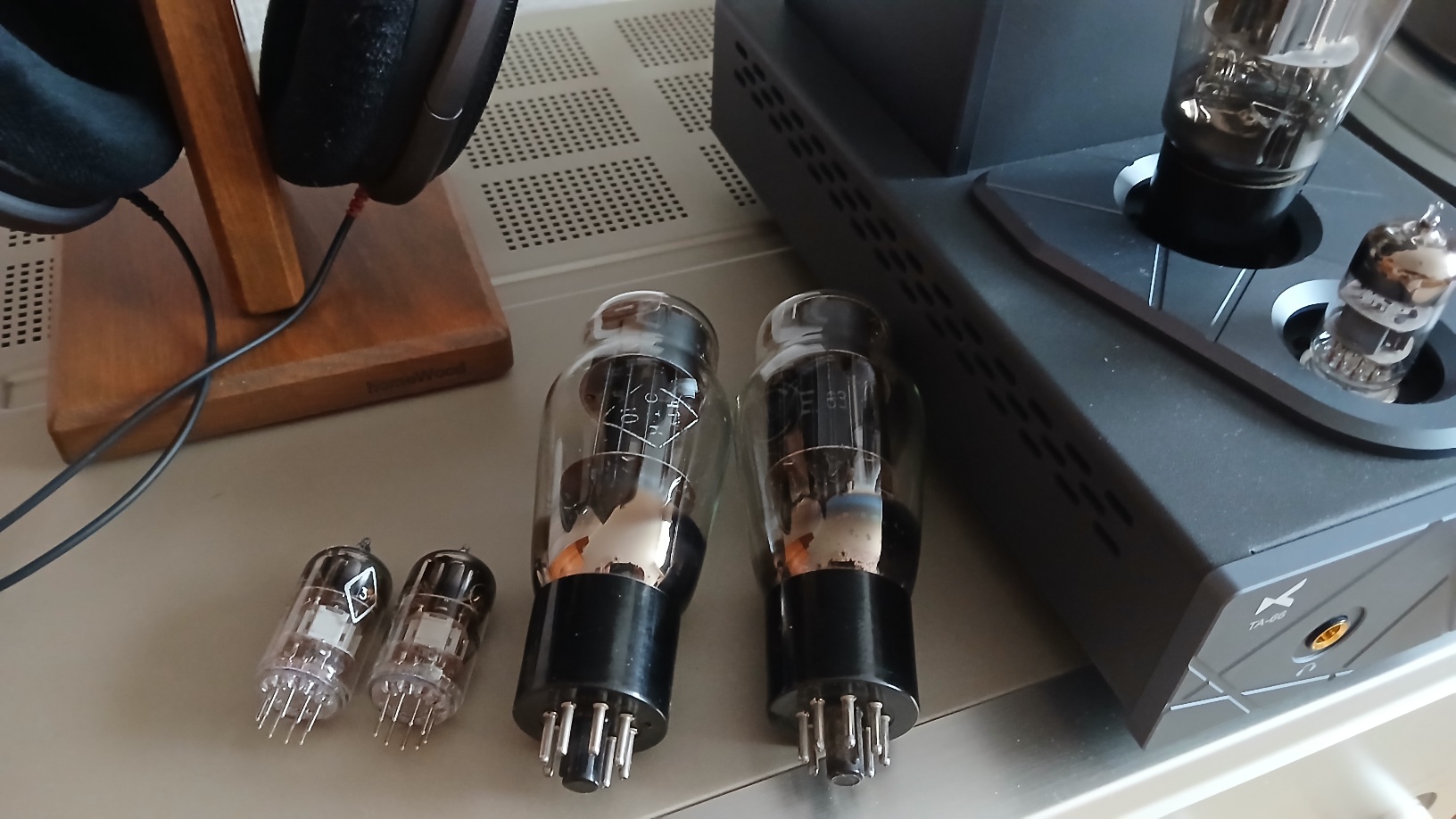

Москва далече. Взял у местных, с проверкой. Пару 6Н5С 68-го года. И пару 6Н2П - одну ЕВ 77-го и одну ЕР 87-го годов, военка. Половинки замечательно подобраны

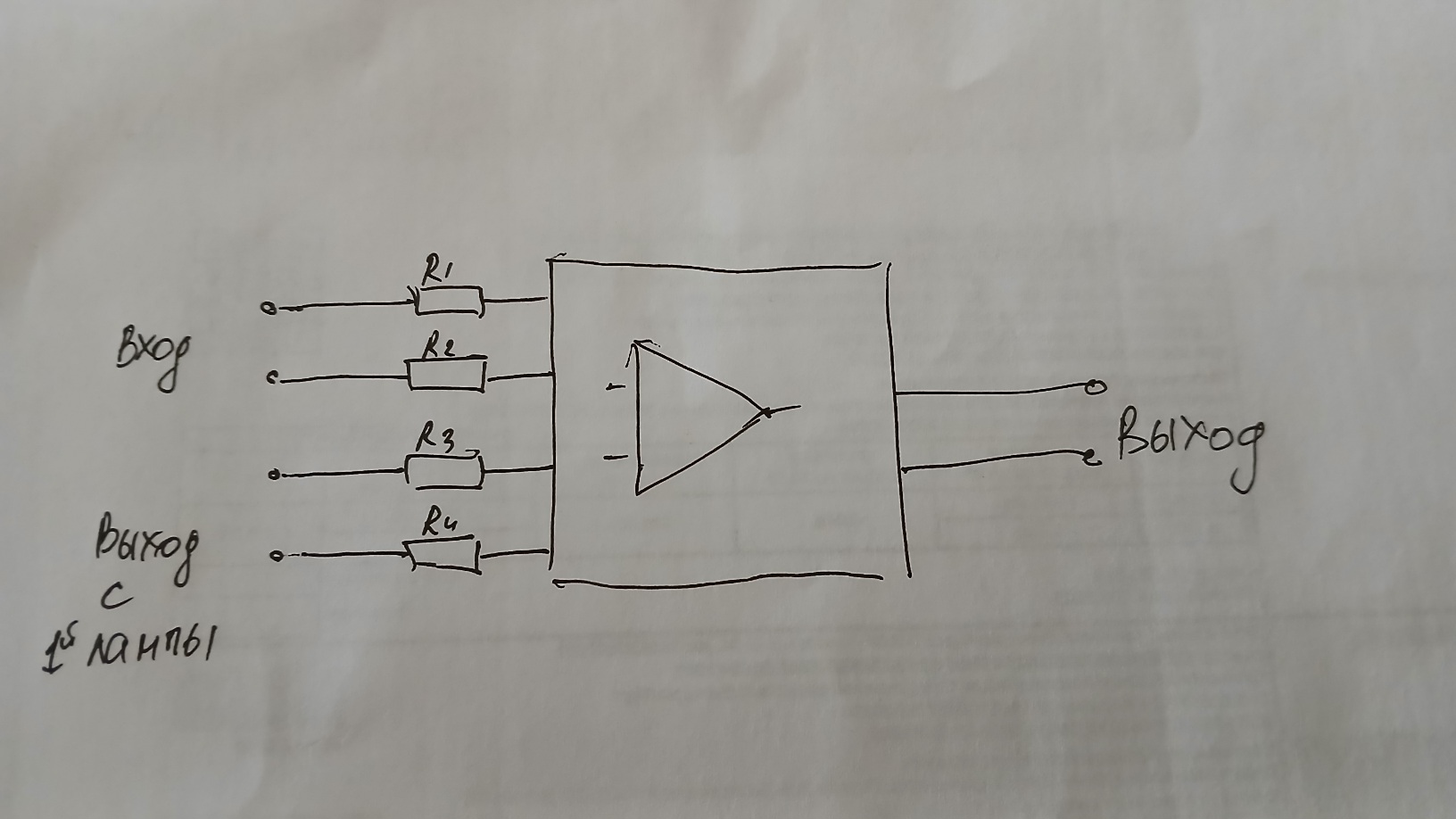

Господа, кто в теме ламповых девайсов. Возник вопрос. Когда менял RCA разъёмы на корректоре (старые начали терять контакт, а при попытке дожать внутренний лепесток один из них отломился) нарисовались еще 4 новых разъёма (Алики выслали 8 штук). Решил сменить RCA на усилке, там родные из тонкого листового материала, который желтый только снаружи, а внутри не то оцинкованный, не то облуженный и всё это в платку впаяно. Так вот на этой платке по входу стоят два резистора. Я бы понял, если бы резистор стоял между сигнальными проводниками, дабы подтянуть входное сопротивление, но они именно в разрыве. И на выходе с первой лампы, типа как пред "лампизатор", тоже пара резюков в разрыве. Ну, последние может для согласования выходного напряжения по входу УМ, а на входе то зачем так странно сделано? Глянул на подобные усилители, где схему нашел, почти ни у кого так нет. Просто при замене разъёмов плату нужно будет снять, резисторы паять на вход или можно без них?

Какой номинал у резисторов?

То, что по входу и выходу стоят резисторы, это очень правильно. Они согласуют и вход и выход. Где нибудь в районе 1 ком. От возбуда очень помогают.

Да фиг помнит. Я же тогда мельком топологию глянул, да и поставил на место
