А что там за микруха? Не по фен-шую как то...

Да ладно- что тебе микрухи плохого сделали. И вот ещё. Вполне себе бельгийцы торами обходятся. А ёлки 34 они такие и есть- супер для рока

Я, кстати, тоже на это обратил внимание. Схему искать поленился. Но явно что-то намудрили...

Молодость загубили

Теперь только хардкор?

Only граммофон

Только песни под гармонь!

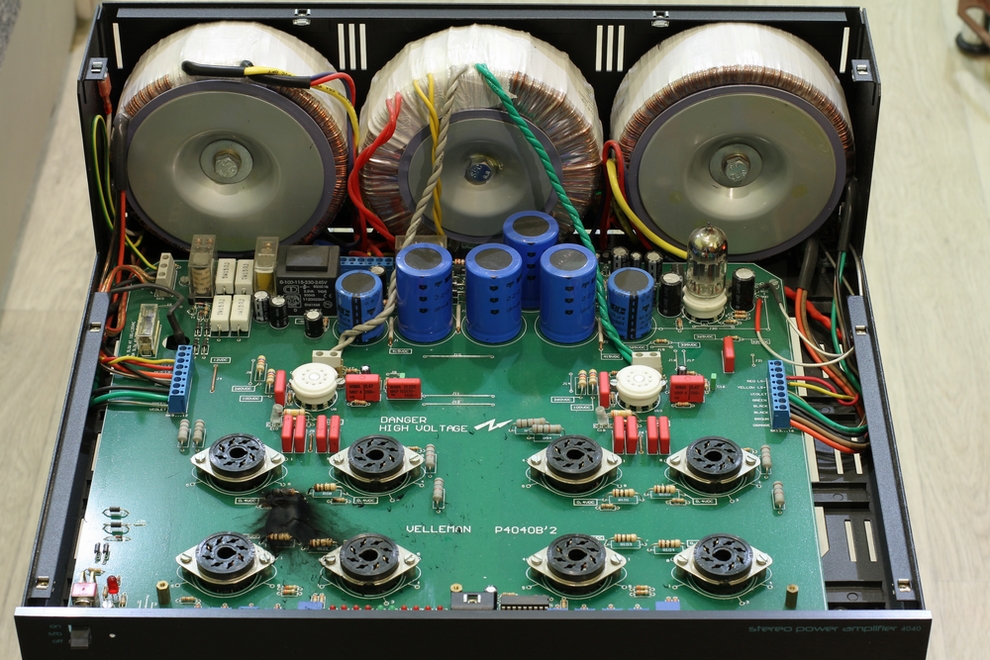

Радует хорошая "ремонтопригодность" данного устройства: сразу видно, что сгорело по черному пятну вокруг сгоревшего. Как-то странно...

Хорошо еще, что у него нижняя крышка откручивается, и заменить резистор не составит особого труда, плату снимать не придется....

Всё учтено конструкторами!
Только странно, что так резистор бахнул...

На плавкую вставку у конструкторов фантазии не хватило

Небось, плавный пуск.

Плавный пуск - это, скорее релюхи, слева...
А микруха-то стоит около входной лампы... только вот нафига?
Короче, схема все прояснит...

> download/file.php?id=88655&mode=view
Емкостя хорошие, филипок. Две пары тридцатьчетвёрок - таки да, под сто Ватт выхлопа совершенно без фанатизма (с фанатизмом для ста Ватт хватит и одной пары, но понадобится анодного под 800 Вольт "и всё такое").
А вот тораедальныи трансформатыры - дешёвка. Порицаю.
...сдохший резистор скорее всего катодный, Ом так на десять, а смещщенеее скорее всего фиксированное. И при этом не регулируется. Тоже... не здорово.

Ваша правда, Дмитрий Олегыч. Замерил соседние - в среднем по 10,5 Ом. Анодные там рядышком под 1 килоОм на 5 Вт.
В сети видел, правда, вариант этого усилителя с подстроечными резисторами (хотя могу ошибаться - есть ли такие подстроечники на такую мощность рассеивания, не знаю? )



Дешевка в каком плане? По ТТХ или по исполнению в принципе?

Для двухтактного усилителя тароедальныи трансформатыры не очень... они конешно щас бывают с зазором, но редко. У намотанного на Ш-железе есть "технологический зазор", неидеальность сборки, за счёт которой некоторый перекос плеч двухтактного вых. каскада Ш-образный предмет переживает намного легче тароедального.
...себестоимость меньше, легче изготовителя найти ==> ребята, похоже, экономили пять центов...

Ну хороший тор намотать сейчас недёшево стоит. Коснулся тут

Теперь все выглядит так...

Кабелюки серьёзные!

И на подставках

...регенты штоле?! Что-то знакомое...

Vermona L9064

Шикарная штука.

Согласен. Но я их не идеализирую...

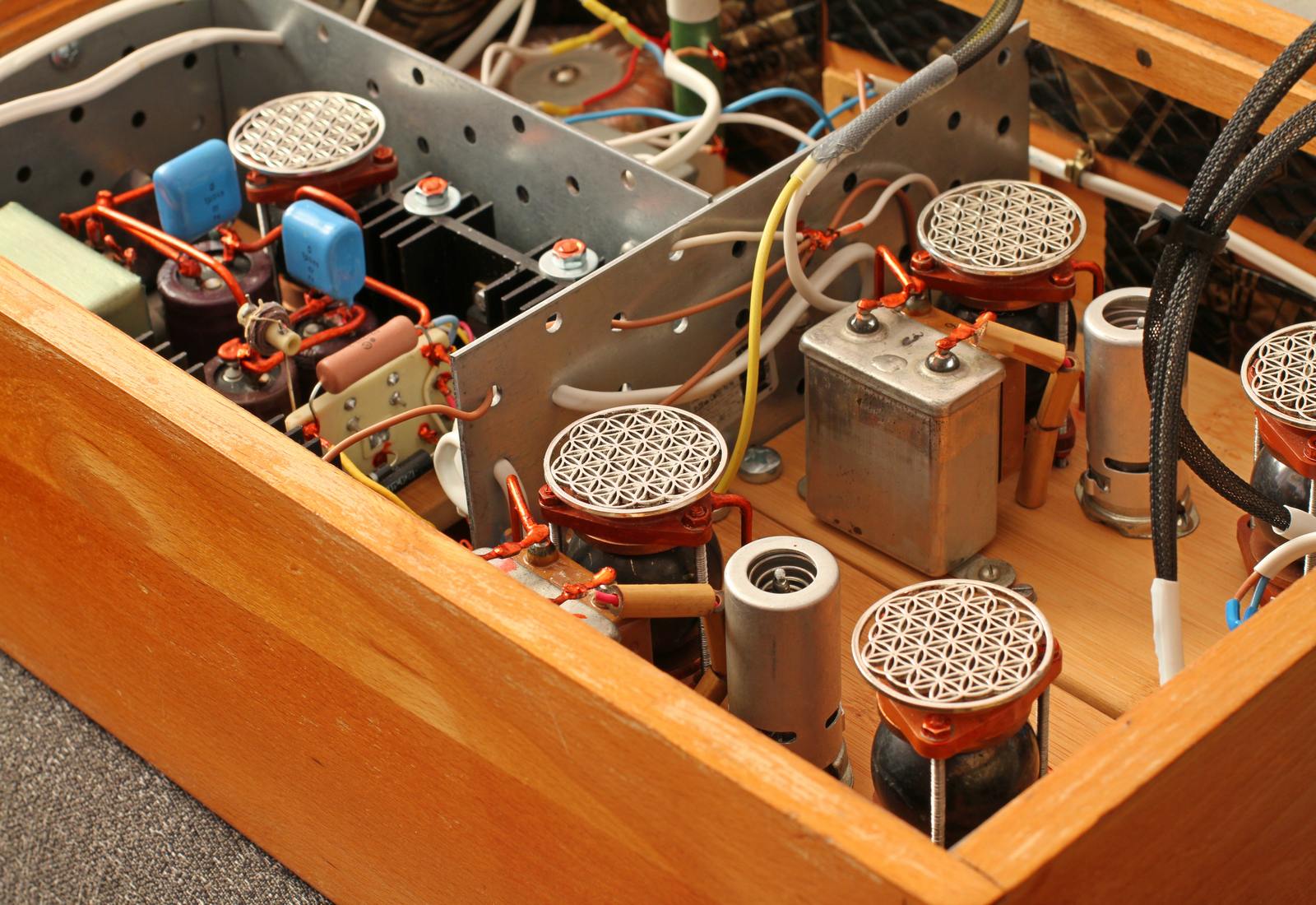

Наконец-то руки дошли до моего «Чернокнижника» - я всё порывался исправить ситуацию с фоном, и вот свершилось…

Заменил громоздкий и избыточный по мощности ТСШ-170-3 на компактный тор, снизив тем самым прямые наводки.
В корпусе освободилось место, и чтобы оно не пропадало даром - на сетевой вход втулил фильтр из двух бумаго-маслянных конденсаторов (Unitra) со средней точкой на "землю" устройства.
Заменил проводку корректора, ведущую на выход (почему-то сразу не догадался сделать их экранированными, в отличии от входных). Без экранировки они также легко ловят наводку даже от тора.
Более грамотно развел землю – свёл «звездой» всё в одну точку. В итоге, показатели фона значительно улучшились.

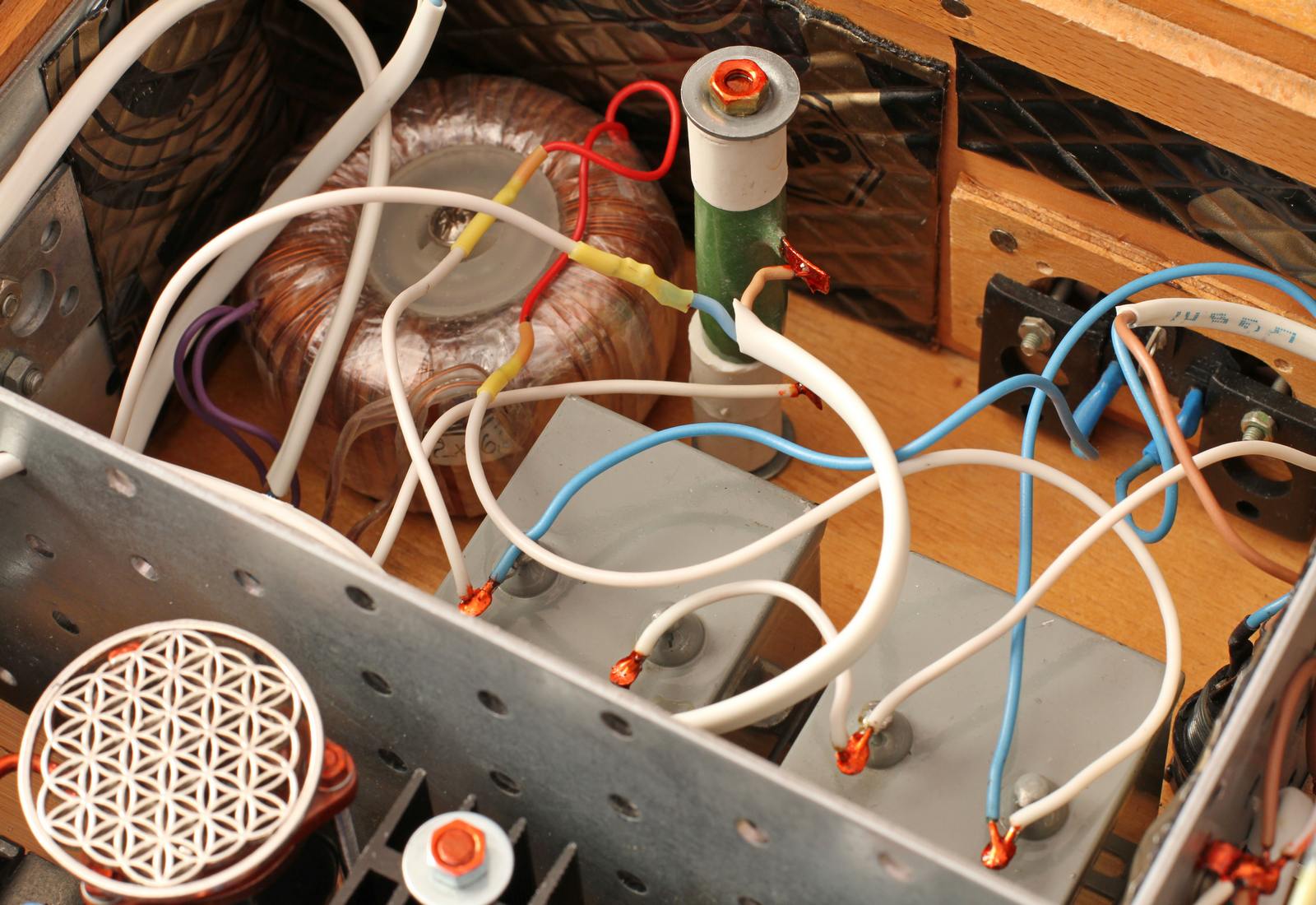

Из-за смены трансформатора, пришлось выдумывать, как запитать лампочки подсветки. Тор имеет две вторички (одна выдает 240 В, вторая – 6 В). Лампочек – три штуки (на 24 В, каждая потребляет 1,4 Вт, суммарно – 4,2 Вт), соединены последовательно. Формулой просчитал нужное сопротивление гасящего резистора. Поставил 10-ваттный ПЭВ. Нагревается не слабо (температура доходит до 150 градусов внутри керамической трубки), но работает. Установил его на металлическую шпильку с керамическими изоляторами по краям, для дополнительного теплоотвода. Сверху есть вентиляционные отверстия – так что все нормально…

Какой еще движ произошел за последнее время?

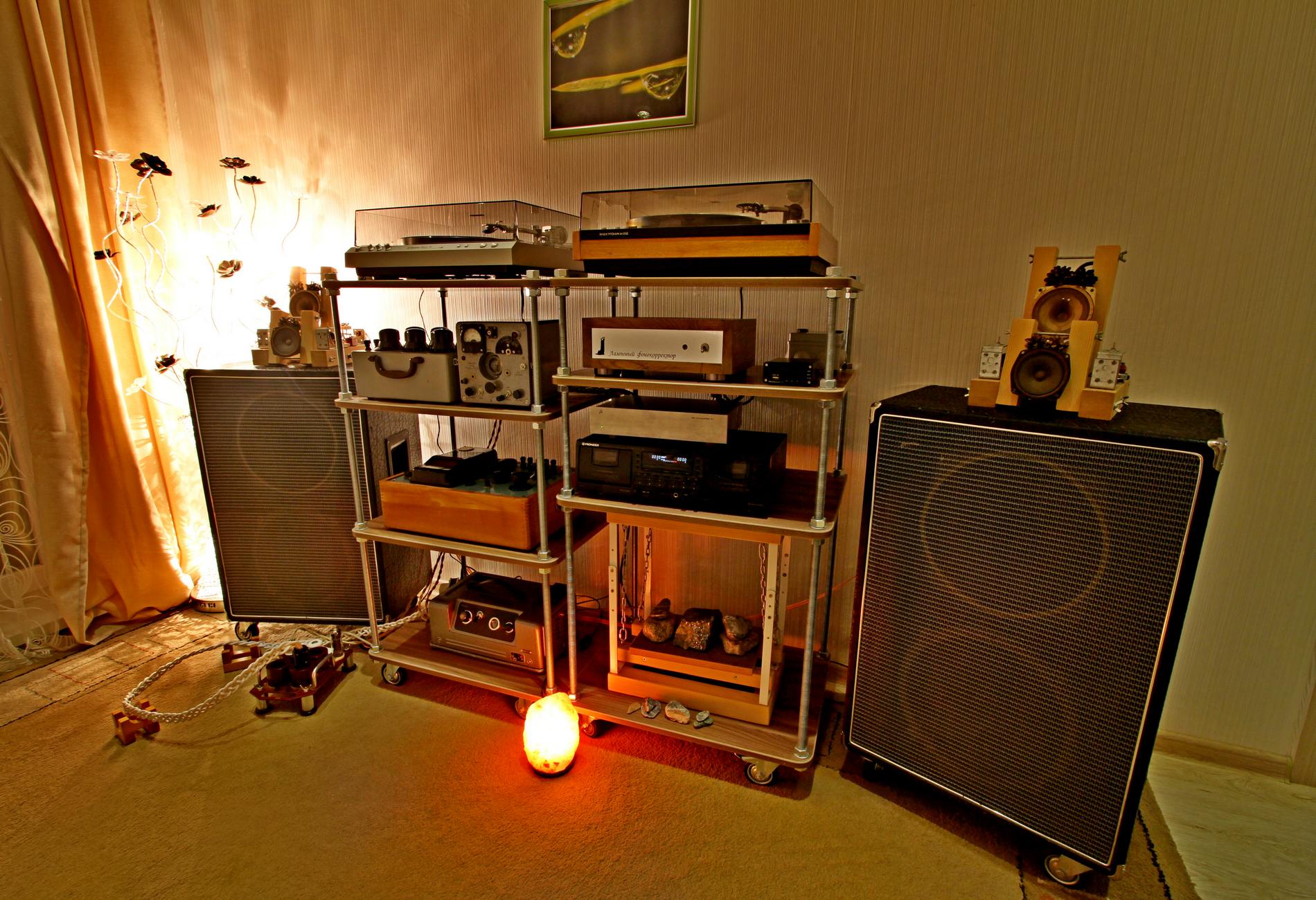

Новая, более правильная расстановка акустики по короткой стене. Оптимизация системы – пока только под винил: убрал один стеллаж, сократил количество «лишней» аппаратуры. В отдаленных планах – реализация самостоятельной системы с источником в виде кассетного магнитофона.

А пока мест – слегка отрываюсь под джазовый накур-стэп…



Обряд изгнания духов плохого ЗВУЧАНЕЯ из акустических систем…



ПыСы. Надеюсь, мое фото не попадет на какой-нибудь гейский форум в раздел «Мальчики и винил».
Хотя не должно – в таких тришках и зеленых тапках – это как бэ не очень сэкси…

Но комнату с пенопластом жалко, хотя и понимаю, что не тот торт

Пионер вытеснил "советский Торенс"?

Не совсем так. Японец объективно удобнее в использовании. Но "Электроника" ждет своего часа - есть грандиозные планы по её полной реконструкции. Пусть пока ждет своей участи - придет время, и из неё получится настоящий флагманский винилокрут.

Пенопласт при пожаре (не дай Бог конечно) не оставит шансов никому. Ну а так КДП на первый взгляд нормально приглушена. Я бы еще пару акустических панелей на потолок накинул, или три, с отраженным светом с какой-нить крашеной в белый перфофанеры или ГК. И перед шкаф-купэ то-же полотно опускающееся. Но там по месту хозяину видней
