Шум в фонокорректоре Ear834 https://audioes.ru/viewtopic.php?f=16&t=9407	Страница 1 из 2

Автор:

lawless [ 18 июл 2018, 19:47 ]

Заголовок сообщения:

Шум в фонокорректоре Ear834

Решил спаять себе фонокорректор Ear834 на готовой плате made in Китай, корпус сделал из американского блока питания для PC,на работе нашел старый старый огромный из толстого железа.
При первом включении конечно из акустики повалил низкочастотный шум(фон).
По совету уже собиравших данный проект на плате возле входа есть треугольник под пайку(общай земля). Один провод взял с него, а второй провод от минуса блока питания и соединил их на клемме земли и на корпус. Шум уменьшился но все равно очень ощутимо присутствует низкочастотный шум(фон), довольно слышный в акустике. Но при прикосновении рукой к металлическому корпусу фонокорректора этот низкочастотный шум устранятся и остается только шум ламп. Пока в тупике, что посоветуете?

Вложения:

0011.jpg [ 327.82 КБ | Просмотров: 3849 ]

0010.jpg [ 325.68 КБ | Просмотров: 3849 ]

009.jpg [ 308.48 КБ | Просмотров: 3849 ]

008.jpg [ 309.11 КБ | Просмотров: 3849 ]

007.jpg [ 266.56 КБ | Просмотров: 3849 ]

006.jpg [ 304.62 КБ | Просмотров: 3849 ]

005.jpg [ 247.61 КБ | Просмотров: 3849 ]

002.jpg [ 271.65 КБ | Просмотров: 3849 ]

001.jpg [ 234.69 КБ | Просмотров: 3849 ]

HTB1rWVwd7yWBuNjy0Fpq6yssXXaS.jpg [ 103.7 КБ | Просмотров: 3849 ]

Автор:	fogoverfrog [ 18 июл 2018, 20:54 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
проверить все пайки и дать поработать (прогреть)

Автор:	sound [ 18 июл 2018, 21:10 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Первое что надо сделать, проверить соединена ли земля схемы с корпусом корректора. Потом заземлить корпус, после этого закоротить входы корректора и посмотреть остался ли фон? Если фон остался, то надо вынести сетевой трансформатор за пределы корпуса. Если после этого фон не пропал, то у вас ошибки в монтаже.

Автор:	Радиолюбитель [ 19 июл 2018, 06:17 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Проверь напряжение накала на лампах. Явно оно вольт5..5,5. У еара в схеме ошибка ( один резистор не того номинала), от этого и проблема, причём даже у честных, заводских. Переделал уже около 10 шт. В Самаре больше просто нет.

Автор:	lawless [ 19 июл 2018, 17:56 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Какой именно резистор?

Автор:	lawless [ 19 июл 2018, 20:24 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Первоначально трансформатор был у меня развязан от корпуса пластиковыми винтами, сегодня закрепил обычными стальными + заново перепаял входные цепи двойным экраном низкочастотный шум почти исчез.... продолжаем боротся.... Уважаемый Радиолюбитель - пожалуйста проясните по поводу резистора с ошибкой.Действительно напряжение накала ниже чем 6.3В, но не настолько как вы написали.

Автор:	Phlanger [ 20 июл 2018, 01:31 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
lawless писал(а): что посоветуете? Можно конешно сделать из него человека. Но это возни тысяч где-то на пять.

Автор:	Радиолюбитель [ 20 июл 2018, 07:49 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834

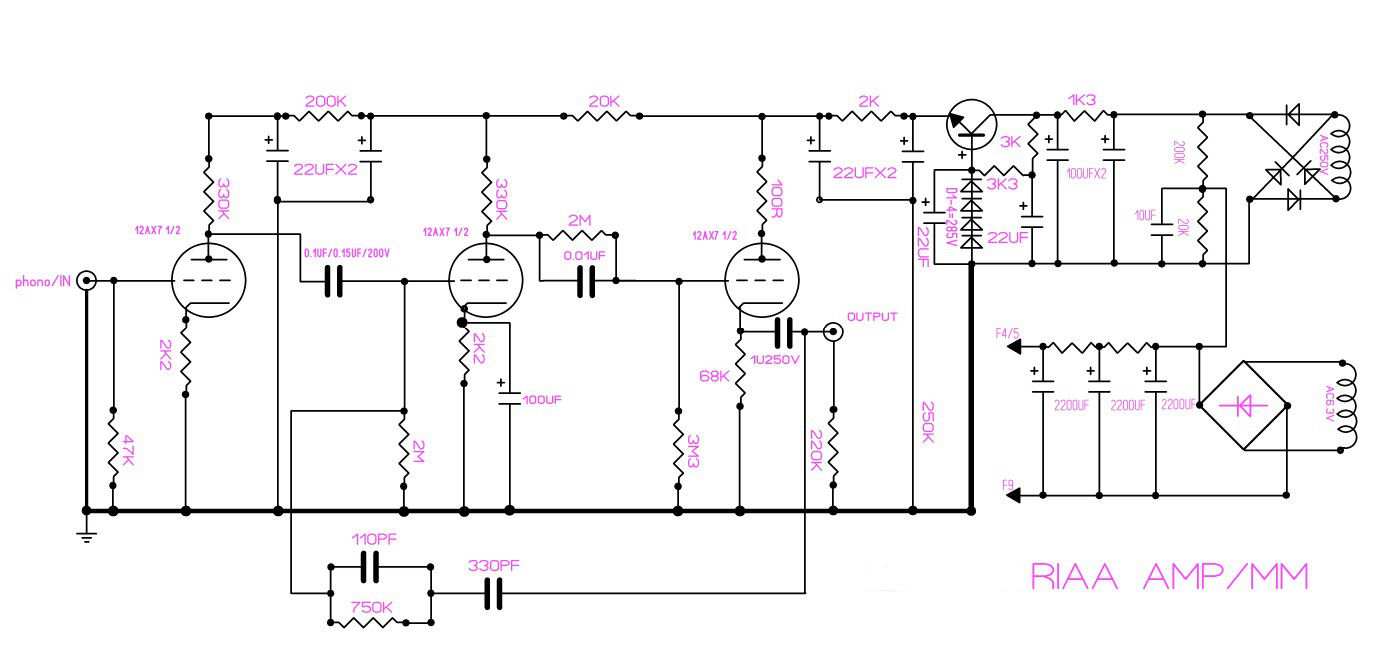

lawless писал(а): Какой именно резистор? Извиняюсь, посмотрел схему, которую Вы вложили, она отличается по питанию от оригинала и тут просто нет этого резистора. Но принцип простой, надо, чтобы напряжение накала было более 6 Вольт, иначе фон 50 Гц и ни какие земли и корпуса не помогут. Туп похоже фон - наводка от трансформатора сразу на лампы.

Автор:	Shabin [ 20 июл 2018, 12:25 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
проверить анодное, проверить накал. при закрытом входе посмотреть где и откуда лезет переменка. а вообще для начала растащить корректор и БП с трансом в отдельные нормально экранированные корпуса. и будет вам счастье

Автор:

lawless [ 26 июл 2018, 11:31 ]

Заголовок сообщения:

Шум в фонокорректоре Ear834

Добрый день, закоротил входы, вынес трансформатор и блок питания 50гц шум остался,при отключении анодного и накала фон остался что посоветуете?

Вложения:

IMG_20180726_101746.jpg [ 225.99 КБ | Просмотров: 3583 ]

IMG_20180726_101758.jpg [ 290.57 КБ | Просмотров: 3583 ]

IMG_20180726_102334.jpg [ 269.73 КБ | Просмотров: 3583 ]

IMG_20180726_101753.jpg [ 236.95 КБ | Просмотров: 3583 ]

IMG_20180726_101735.jpg [ 152.04 КБ | Просмотров: 3583 ]

Автор:	Горрыныч [ 26 июл 2018, 11:37 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
lawless писал(а): Добрый день, закоротил входы, вынес трансформатор и блок питания 50гц шум остался,при отключении анодного и накала фон остался что посоветуете? Проверить фильтрацию анодного.

Автор:	Радиолюбитель [ 26 июл 2018, 11:42 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Лампы

Автор:	Phlanger [ 26 июл 2018, 11:52 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Посоветую приносить ко мне. Но вы же не собираетесь следовать грамотным советам?

Автор:	lawless [ 29 июл 2018, 21:03 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Уважаемый Phlanger хороший совет, если бы я хотел отдать свой проект на доделку я бы просто заказал бы у вас сразу готовый, я делаю свой проект сам в первый раз в жизни, набиваю шишки и учусь .... возможно я и не прав ...

Автор:	Phlanger [ 30 июл 2018, 21:09 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
1. Лампы и весь монтаж - экранировать. Хотя бы П-образный гробик на них сверху надеть. Лучше конешно "с четырьмя", а не "с двумя" "боками". Это то, без чего дальнейшие телодвижения бессмысленны. 2. На картинках я не рассмотрел, как там сделано, может плохо смотрел... отдельно экранировать провода от первой лампы до вх. гнездов. Сделав их минимально возможной длины. 3. "Нижние", "земляные" концы катодных резисторов первых каскадов должны идти на земляные контакты вх. гнездов. Проводами минимально возможной длины. 4. Что там за омерзительное синянькае сверканьеце? чем оно питается? выключить к чортовой матери ...а дальше уже можно будет и за накал первой лампы погойваридь.

Автор:	lawless [ 30 июл 2018, 22:19 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Спасибо уже сделал шаги в сторону экранировки и выбросил этот корпус нафиг.... сделал стальной с двумя отдельными секциями под лампы и под питание, с раздельной стальной перегородкой... синенькое это в лампах подсветка, питается от 6.3 В, отрубил т к теперь уже не надо, все будет в корпусе закрыто... дальше пошел делать все в новом корпусе.... напишу позже как соберу новый вариант

Автор:	Phlanger [ 30 июл 2018, 23:44 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
если собирать новый вариант, то хорошо бы сразу предусмотреть, что 1) накал первой лампы питается выпрямленным и сглаженным напряжением. Но ни в коем случае не стабилизированным. 2) этот накал надо бы поднять над землёй Вольт так на тридцать- пятьдесят. И второй лампы тоже. А если на выходе катодный повторитель, то ему такое тем более полезно.

Автор:	lawless [ 31 июл 2018, 08:18 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Накал первой лампы 6.3в согласно схемы не питается стабилизированным напряжением,поправьте меня возможно я в чем то пока не разобрался. Анодное таки стабилизированное согласно схемы. Я ещё плохо владею схематехникой что нужно изменить в схеме что бы поднять указанный вами накал. Ps. Ещё один практический вопрос обязательно разводить выходы и входы преамра по разным сторонам корпуса?Посмотрел множество вариантов готовых преампов практически у всех гнезда входов и выходов на одной панели рядом находятся....

Автор:	Phlanger [ 31 июл 2018, 22:49 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Если там накал сделал, как вот тут нарисовано download/file.php?id=89406&mode=view то значит, всё правильно. Вдохи и выдохи лучше впритык не ставить. На одной панели - ради бога, но я бы отодвинул. Другое дело, что сама эта схема - бред. Но делать из неё человека лучше, сначала победив фон.

Автор:	Радиолюбитель [ 01 авг 2018, 07:40 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Phlanger писал(а): Если там накал сделал, как вот тут нарисовано Я бы не туда подцепил подпорку постоянкой на накал. Именно на накальные выводы её повесил, а не на вход фильтра

Автор:	Phlanger [ 02 авг 2018, 19:24 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
да, что-то я прошляпил

Автор:

lawless [ 15 авг 2018, 15:16 ]

Заголовок сообщения:

Шум в фонокорректоре Ear834

Переделал корпус ,отделил питание от ламп стальной перегородкой, все в стальном корпусе с 4хсторон, подключил винилку на входе аудио карты остался большой сигнал , в колонках слышен низкочастотный шум, сигнал на стрелочном вольтметр около 1мв, при чем стрелка все время скачать туда сюда,в пределах 1мв, пока приплыл,думаю чего то опять наразводил напаял...

Вложения:

IMG_20180815_134405.jpg [ 299.02 КБ | Просмотров: 3143 ]

IMG_20180815_142220.jpg [ 200.35 КБ | Просмотров: 3143 ]

IMG_20180815_134405.jpg [ 299.02 КБ | Просмотров: 3143 ]

IMG_20180814_192849.jpg [ 223.43 КБ | Просмотров: 3143 ]

IMG_20180815_134413.jpg [ 253.7 КБ | Просмотров: 3143 ]

Автор:	lawless [ 20 авг 2018, 08:47 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Извиняюсь, немного другая вводная,прошлый раз проверял корректор сразу с подключенным кабелем от винила,привез на выходные домой корректор с работы включил не подключая проигрыватель, низкочастотного фона нет корпус убрал 50гц, сигнал в районе нуля, но как только подключил провода от проигрывателя не включая его самого даже, появился гул в колонках и сигнал повторился как в прошлый раз...

Автор:	Горрыныч [ 20 авг 2018, 09:58 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
У вертушки что-нибудь переделывалось/менялось?

Автор:	lawless [ 20 авг 2018, 19:54 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
нет, как был tro KP-880D прямо из японии так и есть , единственное питание через трансформатор намотанный специально т к 100в

Автор:

lawless [ 20 авг 2018, 20:01 ]

Заголовок сообщения:

Шум в фонокорректоре Ear834

Сегодня промерил напряжение по точкам

Вложения:

IMG_20180820_154022.jpg [ 207.16 КБ | Просмотров: 3020 ]

IMG_20180820_154028.jpg [ 197.75 КБ | Просмотров: 3020 ]

Автор:	Зигфрид [ 26 сен 2018, 09:40 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Попробую и я помочь . А вдруг? Я свои корректоры делаю так : по скольку корректор штука чувствительная, то трансформатор питания всегда отдельно . Сам корректор и стабилизатор напряжения в одном корпусе. При попытках разместить транс в одном корпусе с корректором, как правило всегда фон. Теперь земли. Их должно быть две. Одна земля силовая, другая сигнальная. Соединяю я их в точке заземления на корпусе. Это вкратце, и что касаемо самого корректора. Теперь несколько слов о вертаке. Сигнальные провода, идущие от вертака к корректору, я ставлю микрофонные. Это витая пара в экране, причём экран подсоединяется к земле только в разъёме , который идёт к корректору. Т.е. осуществляется балансное подсоединение. Стол вертушки соединяется проводом с заземлением корректора. У меня фона нет......

Автор:	алех15 [ 25 фев 2019, 10:56 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Интересно продолжение борьбы с фоном ?

Автор:	Горрыныч [ 25 фев 2019, 11:28 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Конечно!

Автор:	Зигфрид [ 26 фев 2019, 00:27 ]
Заголовок сообщения:	Шум в фонокорректоре Ear834
Ребяты! Последнее сообщение автора, о нескончаемой борьбе с проклятым фоном, датируется 20 августа прошлого 2018 года! Я думаю, что мерзкий фон изничтожен на корню!!! Даёшь безфоновые фонические корректоры!!!!
