Приветствую форум!

Попался мне блок коррекции от усилителя. Решил его оживить, мне актуально, на моем УП встроенного нет, до ресивера тоже далеко тянуться.

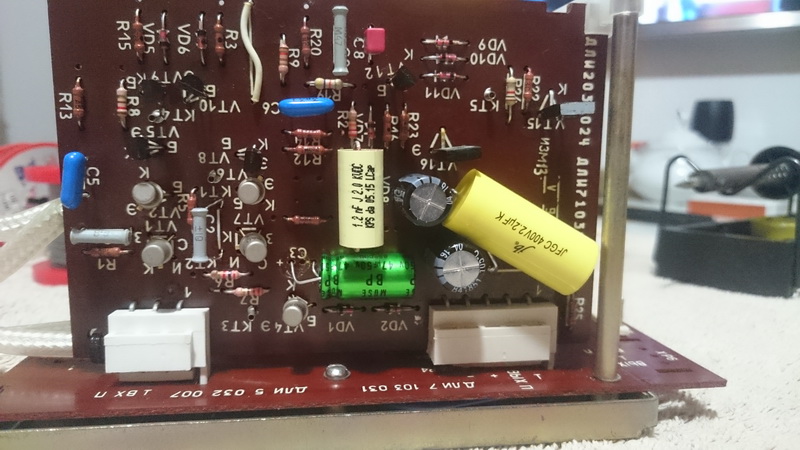

В общем в корректоре кондеи сменил, малость сократил путь сигнала, сейчас на повестке стаб.
Питание двухполярное, деталюшки под стаб закуплены и доставлены. В общем изначально вместо одного транса, предпологалось два и они в наличии.
Вопрос к коллегам, как увязать вторички.

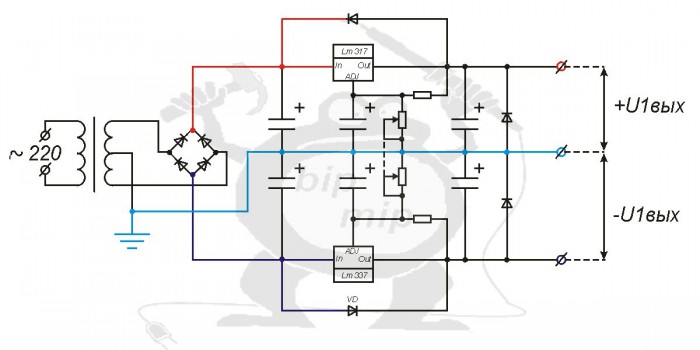

Т.е соединить последовательно и взять с середины

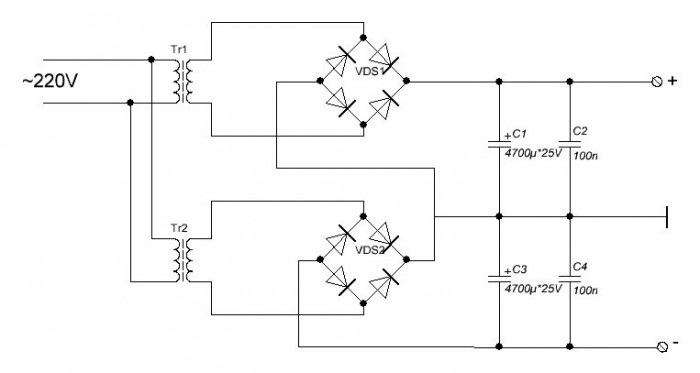

Или соединить после мостов


Диодов восемь штук имеется, но если изотерики нет, то не хотелось бы

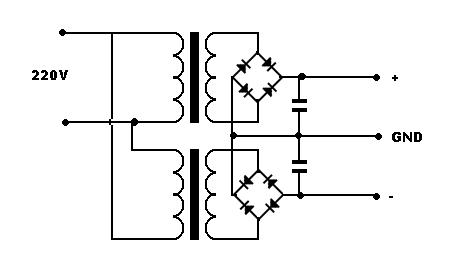

Или еще вариант, ток я не понял почему обмотки первички навстречу.

Трансы как на второй схеме, а остальное как на первой.

Не оч. понял. Может я неправильно выразился.
Есть два обычных транса на 24в.
Нужна двуполярка +-24 вольт.

Понял!

первички у обоих параллельно , вторички последовательно . среднюю точку обмоток на землю. мост один , мудрить с парой никакого смысла

Ну , может , на схеме покажите , как сократили . Интересно же.

Roxi,
Это ради вашего любопытства коробку экрана вскрывать и платы с "материнки" расчехлять...

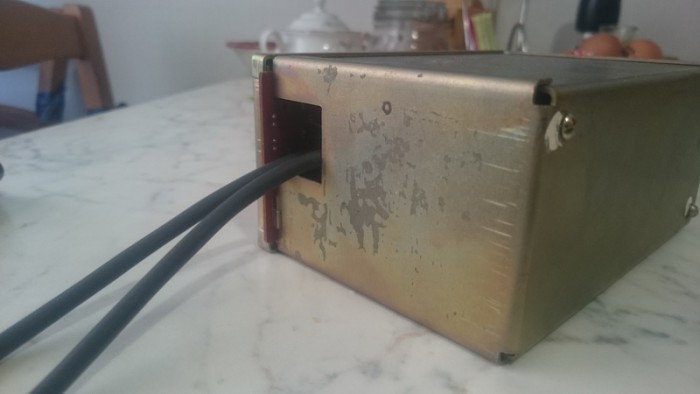

Судя по соседней теме, вам посмотреть снаружи достаточно будет . Да и зная это устройство, там и так все понятно. Сигнальные штыри с материнки выпаяны, оставлены земля и питание. Дороги идущие внаружу подрезаны.
Вдох-выдох сразу на платы к кондеям микрофонником, так удобнее, на кабеле "лоу капасит", а значит подходит. Дырка от дина нормальная осталась, даже сальник так сразу не подобрать. Не хочу чтоб сигнальные снаружи торчали, там за чехлом сразу стаб будет, места оч. мало, практически впихнуть невпихуемое.

Так вот оно какое - сокращение пути сигнала .

Не понял.... на картинке 2 кабеля .
один кабель на вход , другой на выход. И каналы , каждый по своей жилке балансного провода. Так ?

Да. сами знаете, лучшее враг хорошего. И я к тому же больше электрик, чем электронщик (и если электрик - аудиофил, то кто тогда сантехник?). Видите проводки вон там синенькие в углу? Это жало на 100 Вт...

Именно.
Из подручных есть еще китайский RCA, но там чет 0.2 квадрата и медб щото не облуживается. А ехать за РК в лобаз, лучше в ларек за пивом сходить.
Есть еще витуха, но чето я очкую, экран понадежней на балансе мне кажется чем два провода вить.

Да, и пользуясь вашим присутствием, хочу поприставать.
Я же могу с его прорадителя, в смысле с ямаховской схемы содрать переключалку входной емкости как тут говорят "as is"?

О переходном затухании значит не слышали.
Если проще - уменьшили заранее разделение каналов.................................

Roxi,
Шо, мощи сигнала будет достаточно чтоб проникнуть в соседний канал через 1.5 мм диэлектрика? Или вы про выходной?

(так-то может и слышал, не вникал скорее, специализация другая, а это хобби, когда успеть объять необъятное? )

Это уж как хотите.
Только зачем . Хотя , если оптимальную ёмкость под голову не знаете какую .

А там не "мащща сигнала" будет работать , а ёмкость между проводниками.
Особенно на верхах можно заметить. Хотя, опять же, если головка с небольшим разделением - то и это по-барабану....

///

Ну да ладно, пока едем дальше, причесывать потом

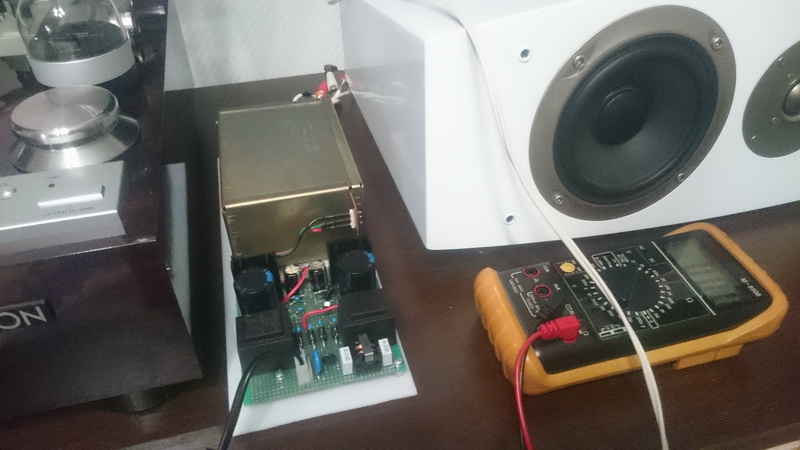

За сегодня родился стаб.
Сразу хочу сказать большое человеческое спасибо Дмитрию Олеговичу за тех. поддержку Без его совета наверно это еще долго буксовало, а мож и не стартануло бы.
А так-же Олегу Bigman за опыт в данном вопросе.

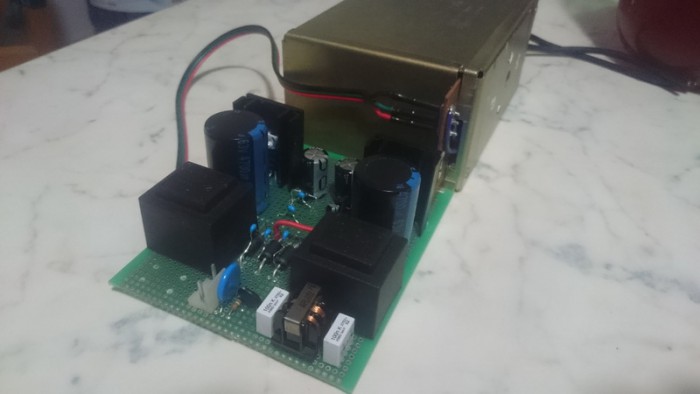

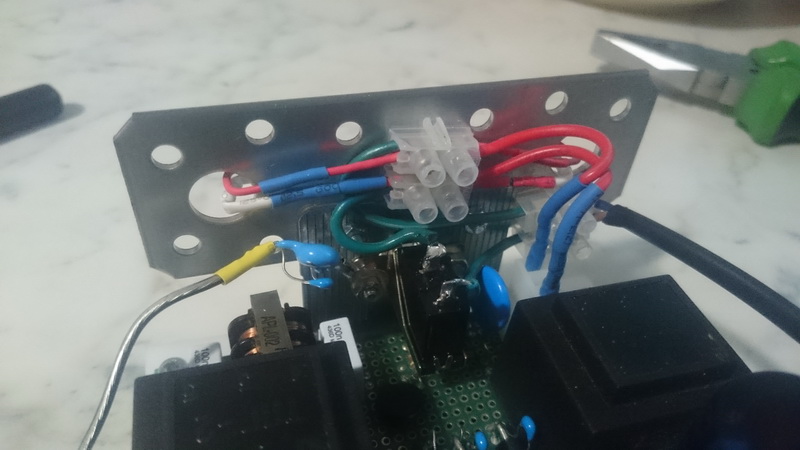

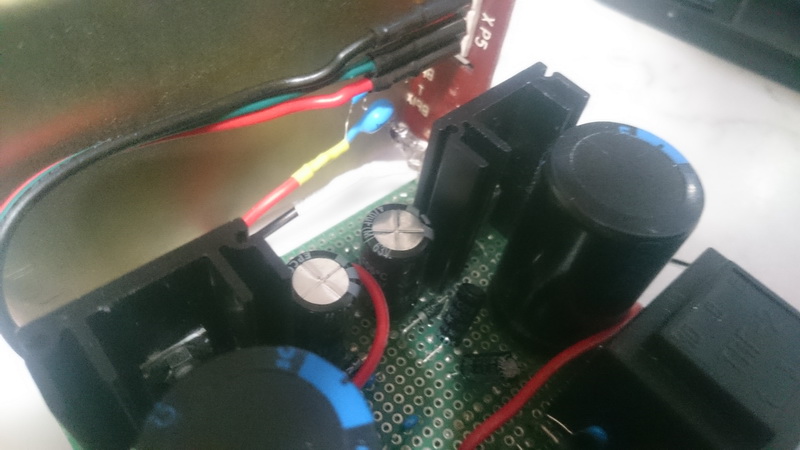

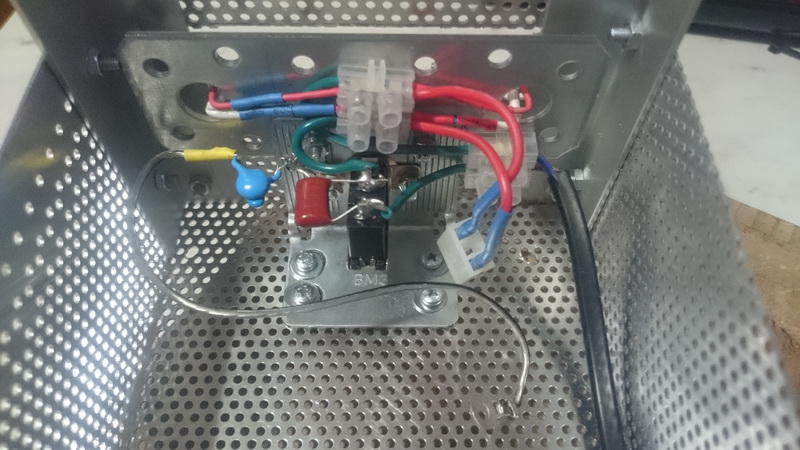

По стабу без изысков, два ТПГ-2-24, стабилизатор на паре 7824/7924 по дата-шит, сетевой фильтр перед трансами выпиленный из какого-то спутникового реса. Сейчас всю эту поделку наверно пока нужно собрать на картонке, воткнуть выключалку с предохранителем, промерить и подключить, а то может выйдет как с амфитоном. У преда входное 10 кОм, и как бы не пришлось ковыряться в выходе.

Где ковыряться , в корректоре чтоль...... дык там повторитель на выходе.

Это безусловно радует. В схемотехнике не силен. Если бы шарил, не стал бы тему открывать, по тихому бы собрал и в разработку, а так сто пудов ченить вылезет

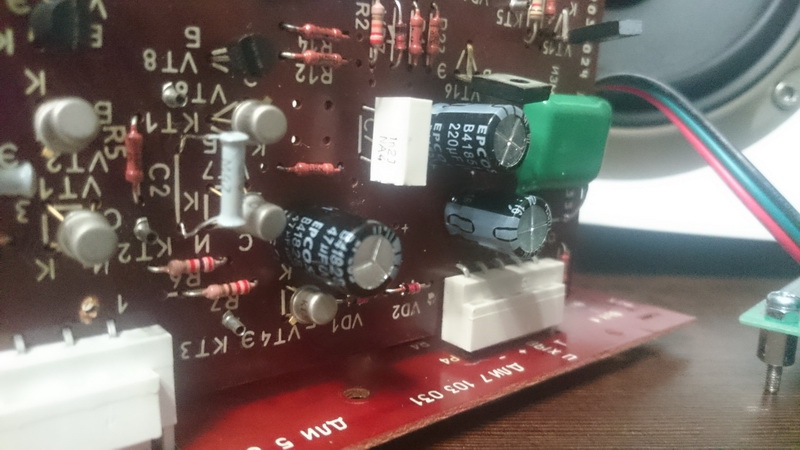

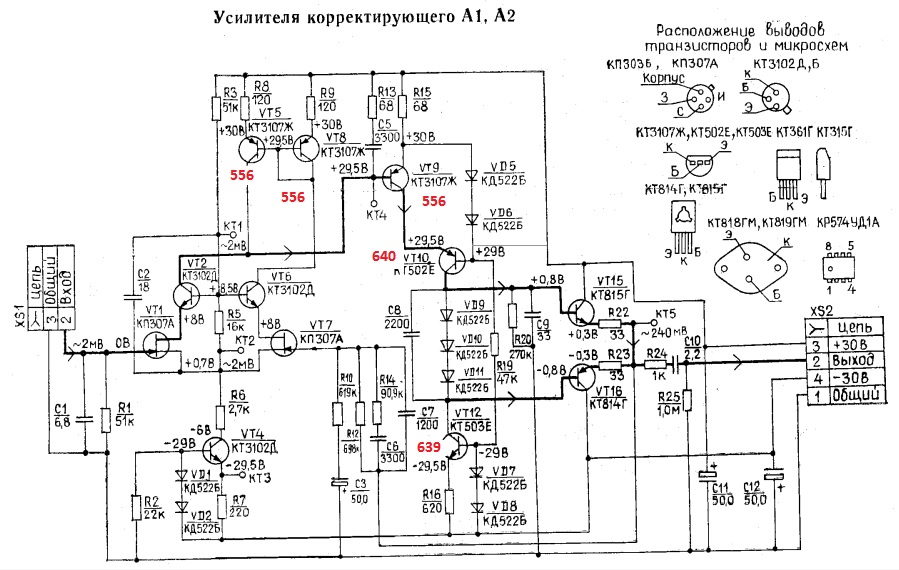

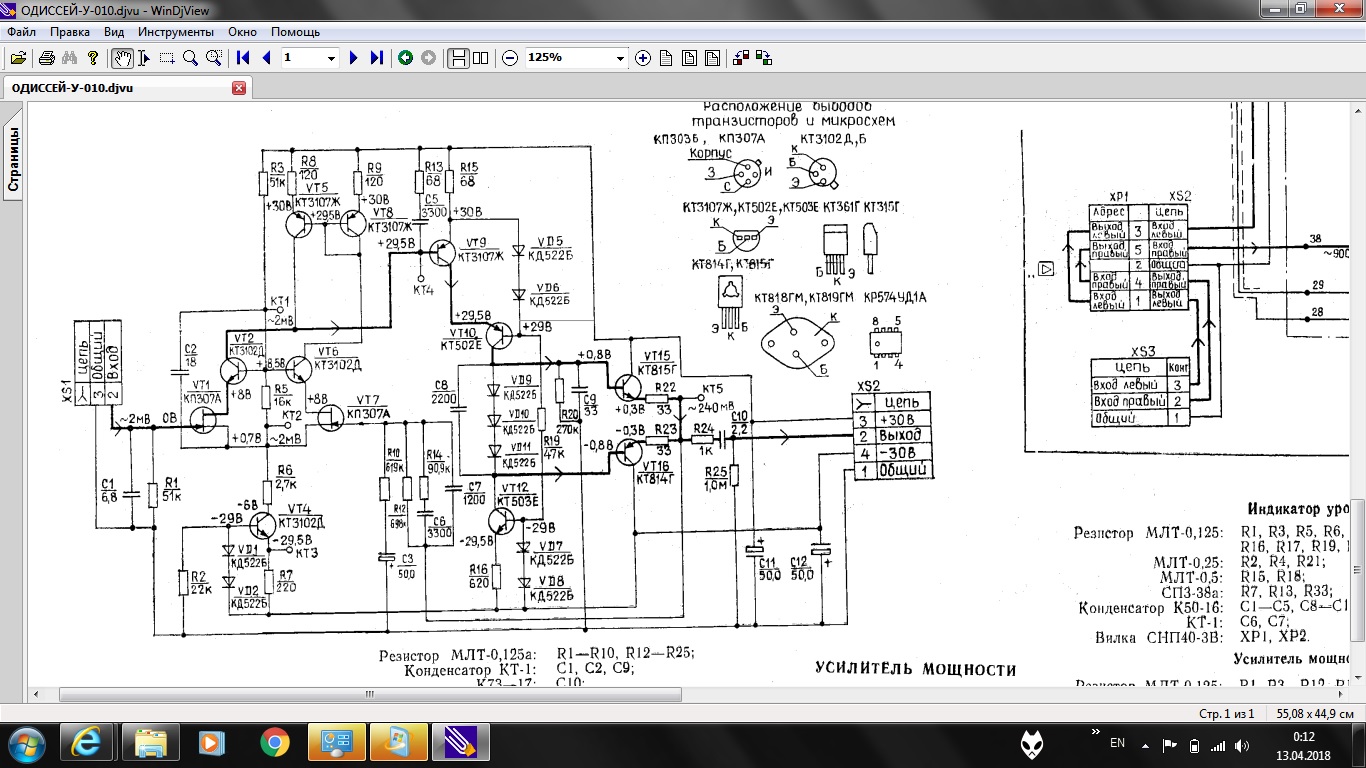

Вот тут пришлось менять с13 на 5 мкф и еще резюк, баса небыло совсем изначально, на рт20 помогли, через симулятор прогнали.

Roxi,
Т.е ему по барабану стандартные 47 или 10?

Можно потрындеть за шнурковщину...
Обнаружился вот такой шнурок под метр с лишним, даже не помню где его сдернул. Тонкий кокс, центральный - многожилка 0.2 квадрата.
Какие мнения по емкости по сравнению с микрофонником? В микрофоннике центральная то-же многожилка и потолще - 0.5

Я конечно могу померить свои кабелечки(микрофонник и антенный), но не знаю что это вам даст. Хотя где то мерил и выкладывал здесь. Может в теме про шнурковщину...

алек-сей,
Дружище, лучше подскажи как это корректно делается тогда. У меня на тестере есть два гнезда под замер емкости. В тупую пихнуть оплетку и центральную, при этом нарезав нужную длинну...? Выбрать по минимальному показателю...?

На счет корректности не скажу, но я сделал бы так же...

А если найти в сети характеристики кабелей, и не мучится. Обычно указывают емкость кабелей.

В микрофоннике их две.

Мы это кобелино хочем кому и в какое место? Если три дюйма до вых. гнёзд, то там неважно, что ставить. Если надо сделать сигнальный снудог и кобель придётся запихивать, в смысле запаивать в какиенть годные RCA-папы - я бы взял потолще. Старый кокс от коньтуперных сетей весьма годный, например. Из того, что вечно валяется под ногами/ в кладовках. Ну чтобы в лавку не ездить... Последний случай вчера.

Ок! Я за кокс! Но это после.

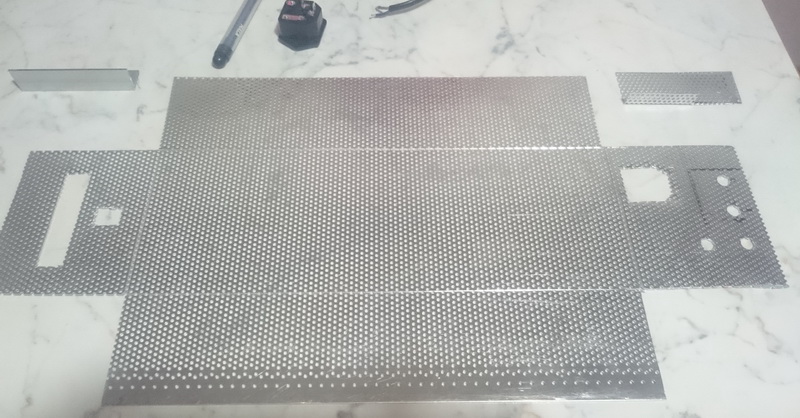

Картонки для макета дома не нашлось, всю освоили на детские поделки, нашлось оргстекло, и пара огрызков люмита спрятанного за батареей после какого-то ремонта.
Получилась вот такая гильотинка.
За резак берем доску для мяса...
Главное не очковать, шарахать уверенно и сильно, с расстояния в пару сантиметров над листом, а то мало ли....
Рубит вплоть до ширины в 1 сантим, проверено




Парни! Есть вопрос.

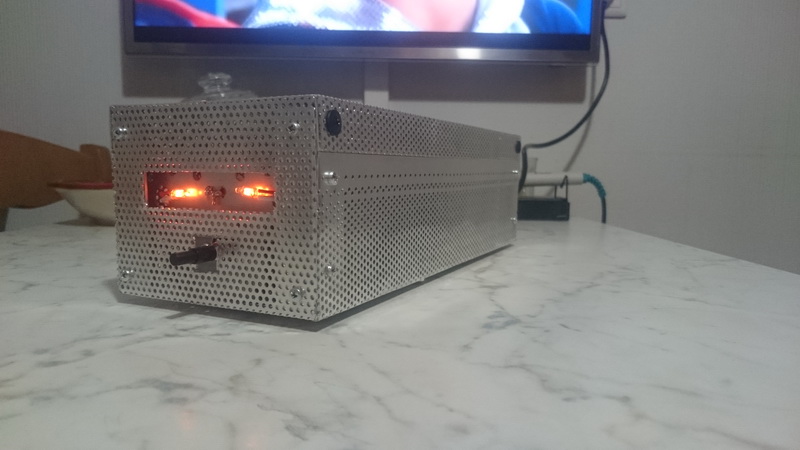

В будущем возможно понадобится подстветка или индикация.

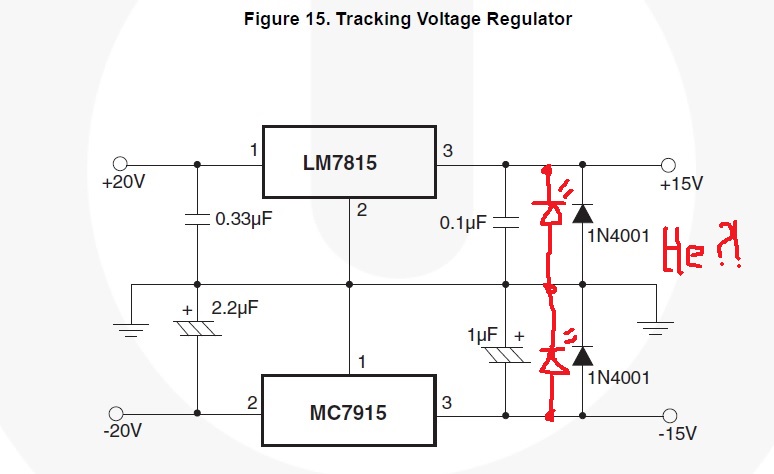

Можно диоды в стабе на выходе заменить на светодиоды, или с другого места запитаться? Или вешать обычные лампочки на вторичку?

Я в общем так и делаю сплощь и рядом. Только указанное на лампочьке напряжение хорошо бы иметь процентов на тридцать- сорок больше того, которое на неё подаётся. Тоисть на 12-Вольтовую лампочьку хорошо бы подавать Вольт восемь или десять.
Светодиоды сущщественно противуестественнее и противнее, к тому есть и физические предпосылки.
Единственно что - лампочьки жрут в десятки раз больше. Иногда это важно.

Стаб отличный!!! Как раз, для меня!

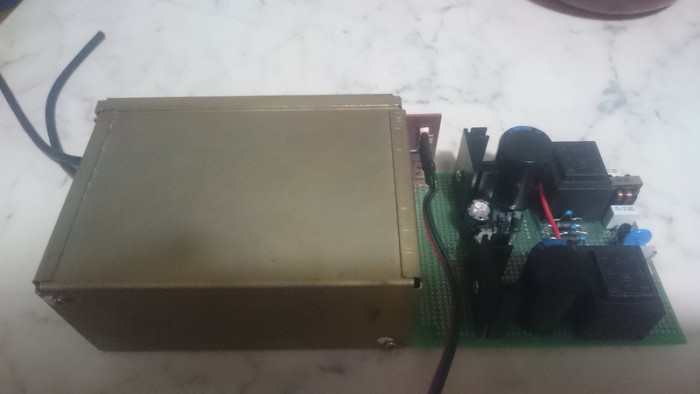

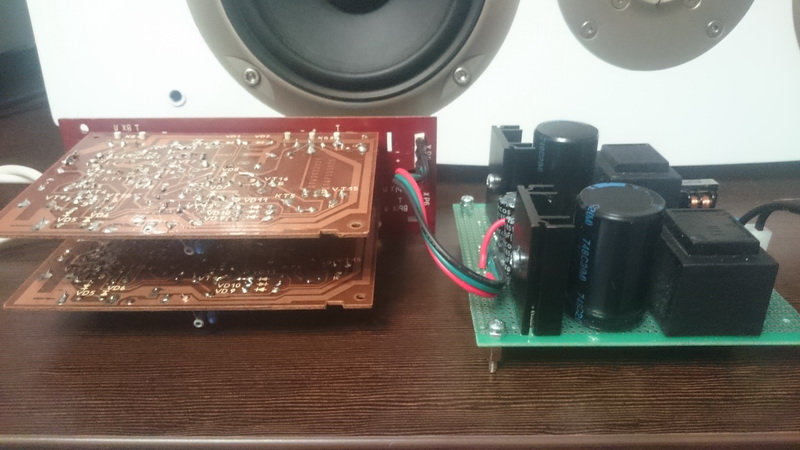

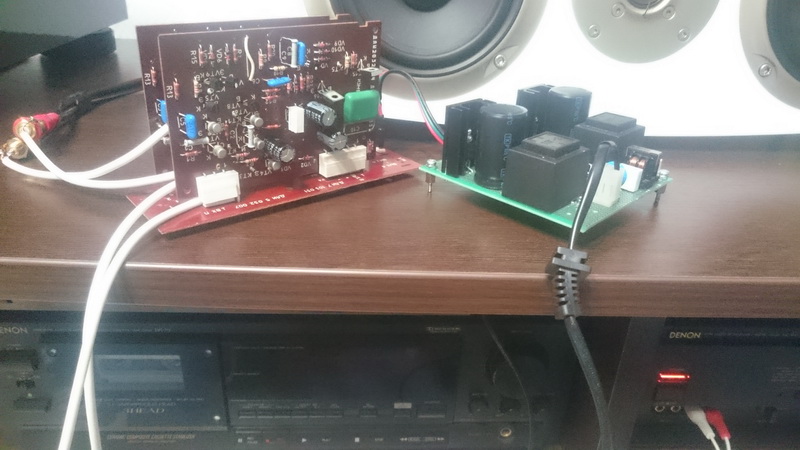

Сначала затек припой от центральной жилы сквозь дырки в монтажке на радиатор положительного плеча, трансы разогрелись хоть прикуривай, в плече по нулям, но ничего, после устранения все заработало. Потом в отрицательном я малость прогнул плату, и такая-же сопля от минуса коротнула на ногу плюса кондея 1 мкф.... Искра была зачетная!!! Отогнул ножку ему пинцетом, все ок. -23.8 и +23.7

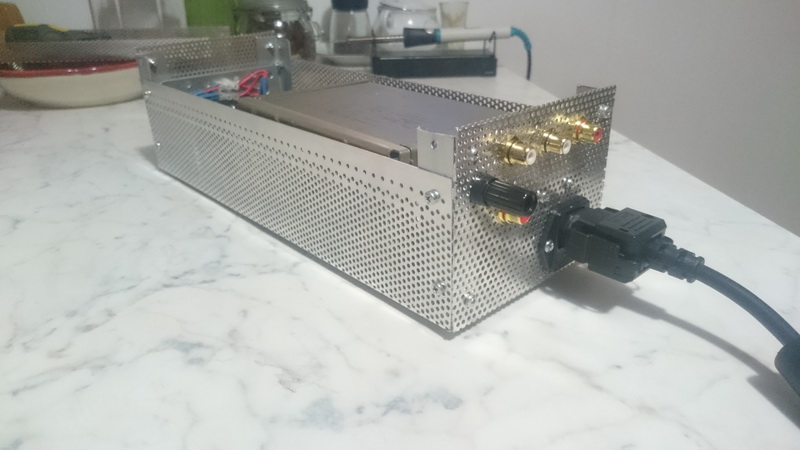

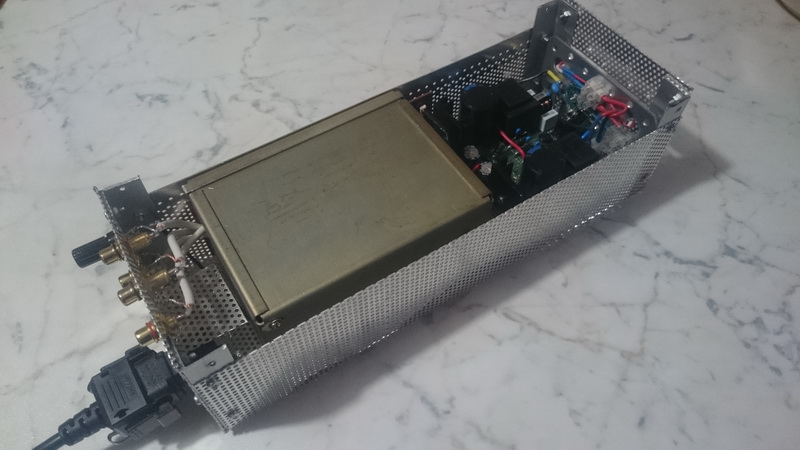

На вечер взял "нарядный" фунфырь..., погоняю пластинки, по итогу или..., или в корпус оформлять.

Phlanger,
А как промерить токи потреблятельства, ну чтоб понять, есть запас для лампочки или нет?
Тестер в режиме амперметра в разрыв? (че-то не то я говорю наверно )
А то к первичке цепляться неохота, там наверно тепловыделение будет, шо предполагаемую морду ему расплавит...
