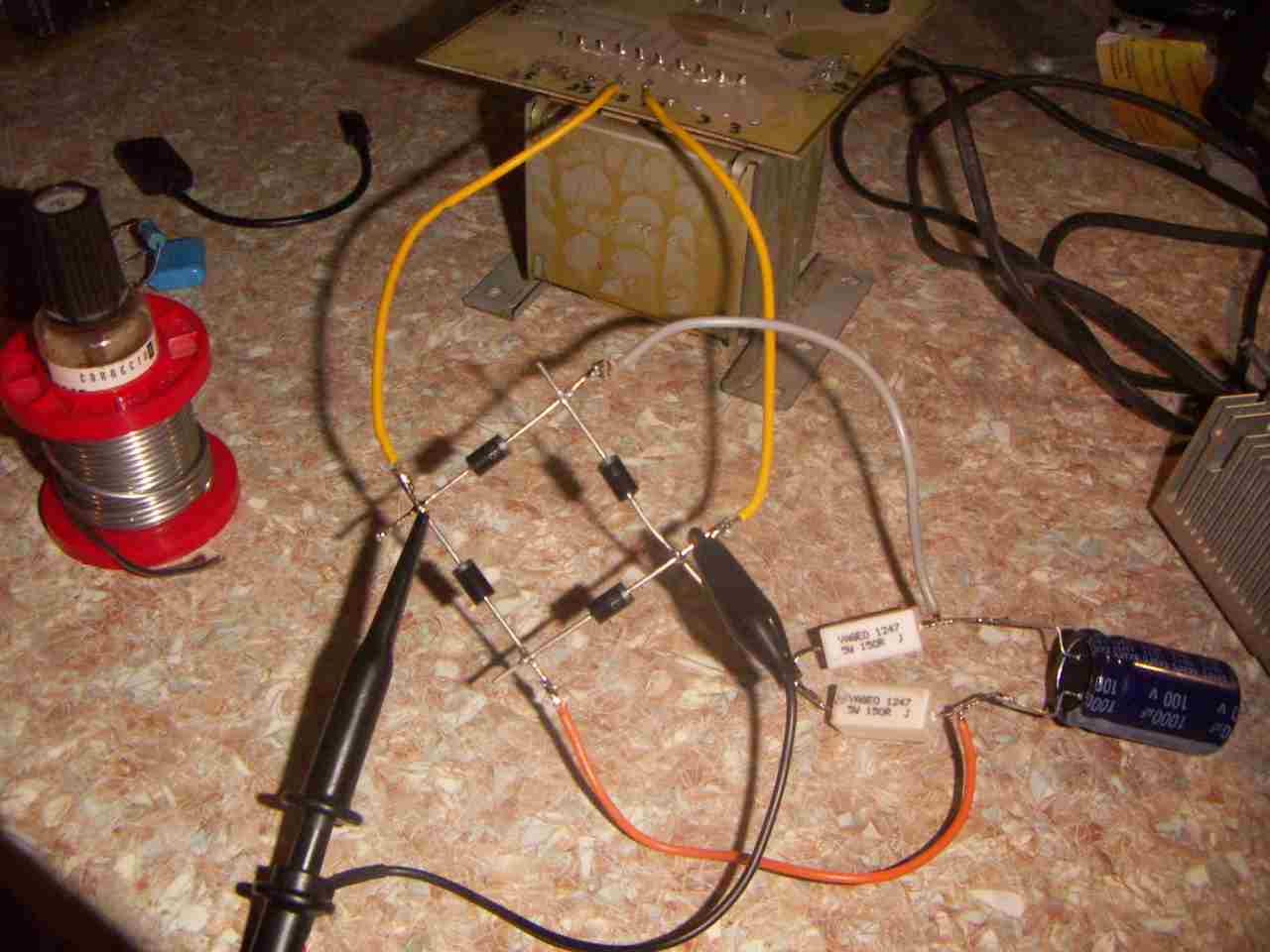

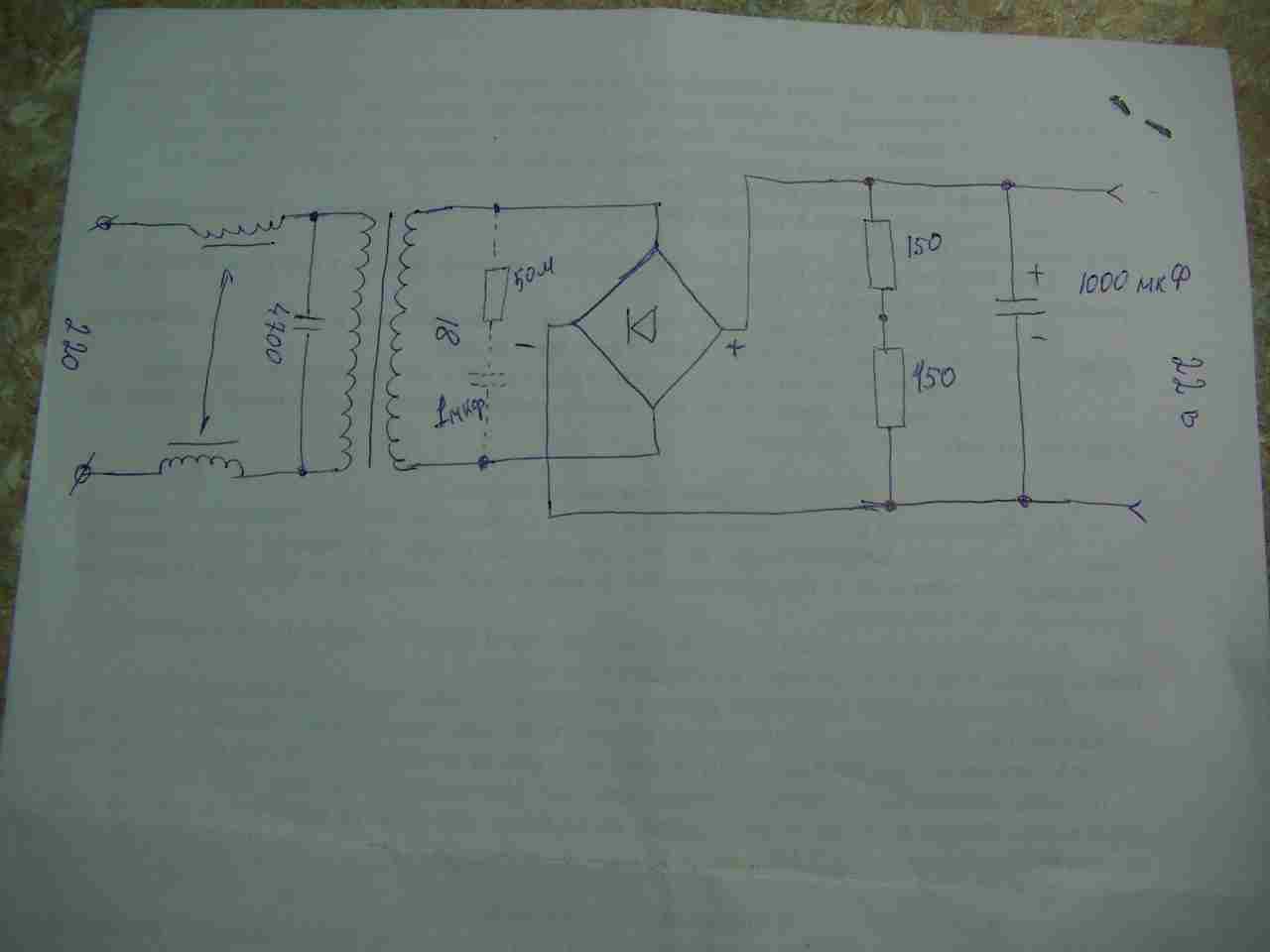

Дорвался....Запаял вот такую схему.

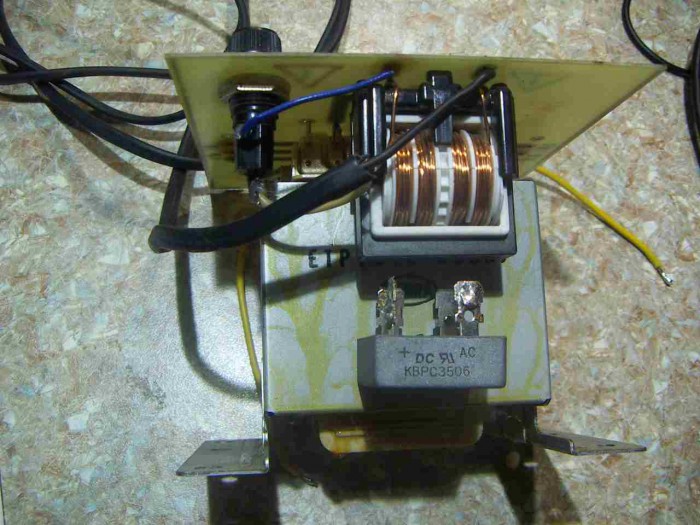

В качестве подопытных выступили: мощный диодный мост(kbpc3506) и ультрафасты(uf5408).
Включал диодный мост без конденсаторов, с конденсаторами(0,1 мкф на схеме не рисовал) и потом дополнил снаббером(1 мкф+5ом нарисован штрихом).

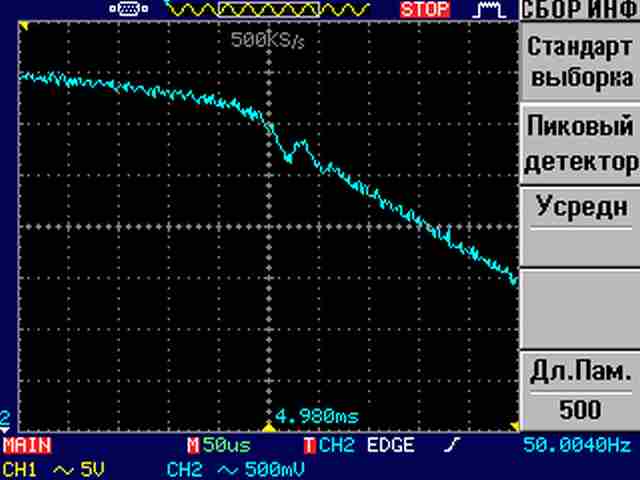

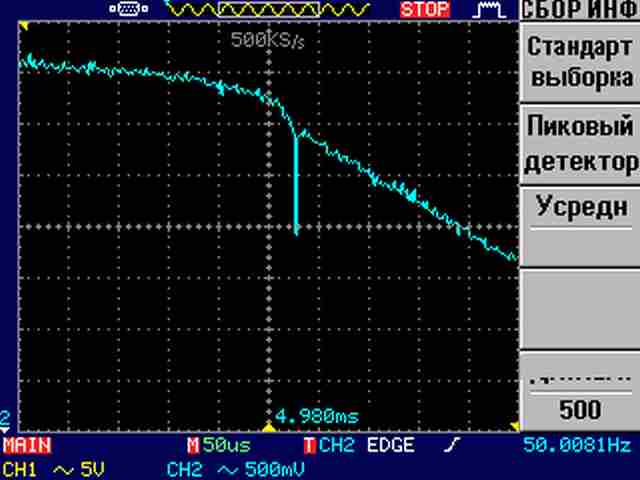

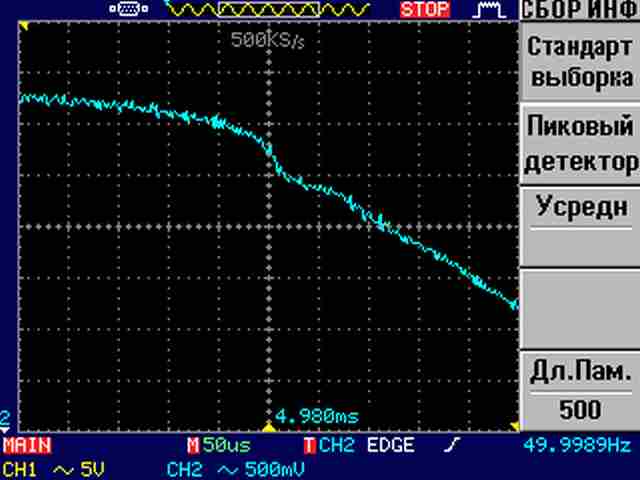

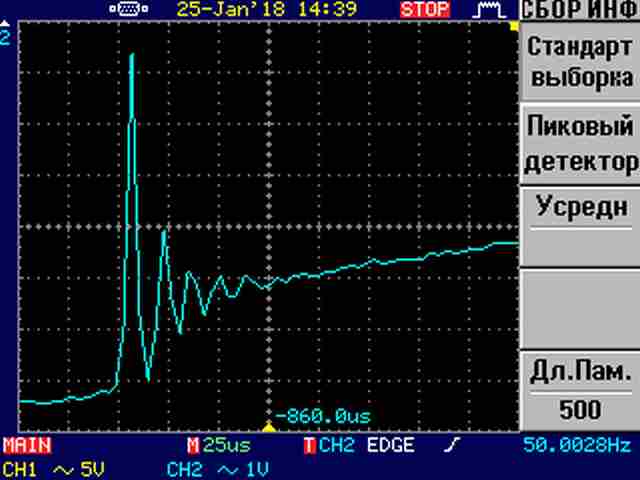

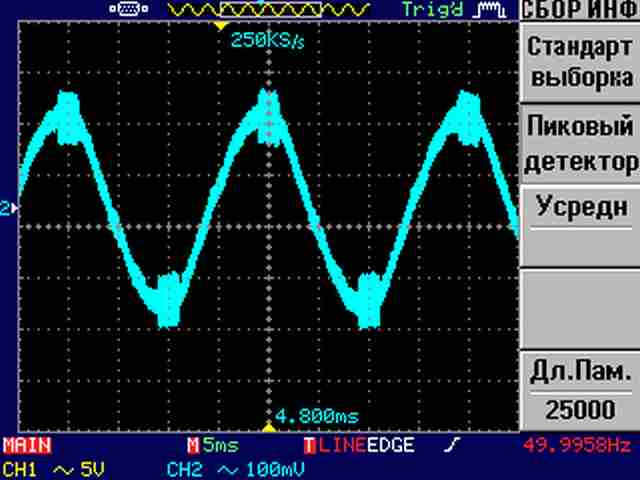

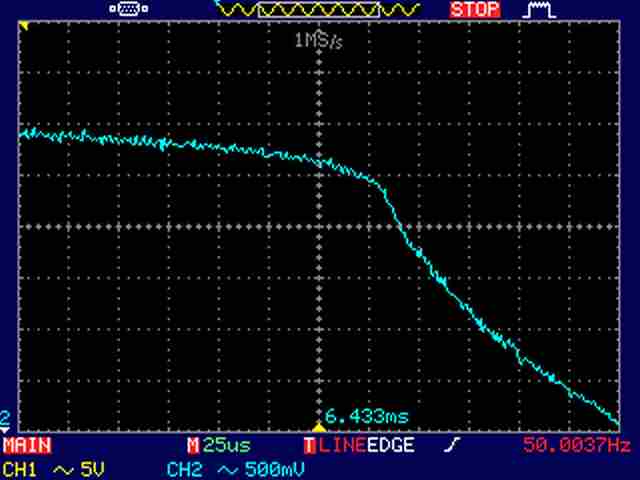

Без конденсаторов иголка, с конденсаторами небольшое колебание, со снаббером довольно красиво.
Фото подписаны.

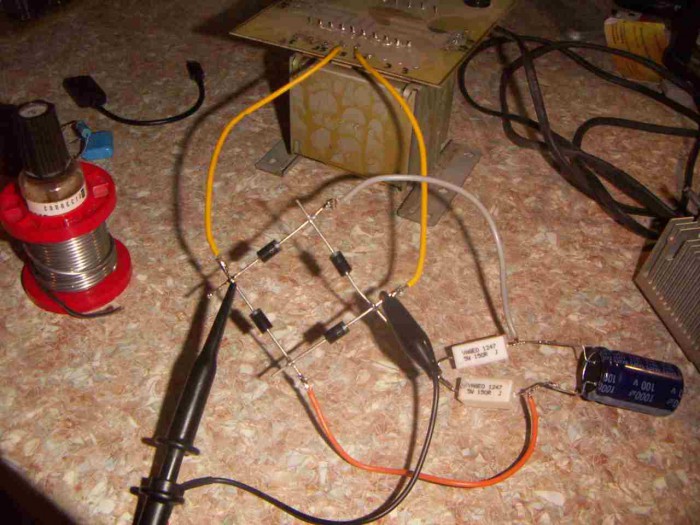

Выкинул диодный мост, запаял ультрафасты. Шунтируюшие конденсаторы не ставил, снаббер отсутствует.

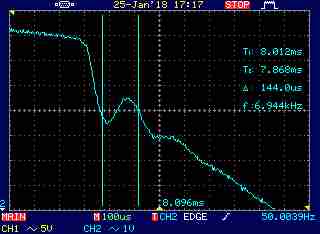

Иголок нет, колебаний тоже.

Какие можно попробовать еще условия эксперимена ? Нагрузку увеличить или трансформатор попробовать другой или...?

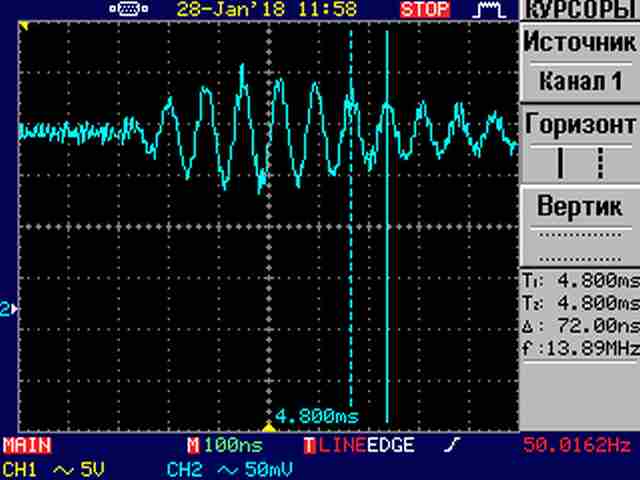

Думаю, быстродействия твоего осцила не хватает. Там не просто иголка, там их целый пакет, но длительность каждой очень мала ( мегагерцы). Этот мусор, трудно убрать без индуктивностей.

Полосы 60 мгц мало...? Или еще развернуть.?

логично имитировать условия работы транса в реальных условиях,
когда он перегружается и начинается падение напруги на вторичке

посмотреть на ультрафастах транс с низкой индукцией(грубо как транс на 380 включенный на 220 по первичке)

а взять годный трансформатыр... кто-то не разрешает? что-то очень явно видно.
Таки это ШТО?

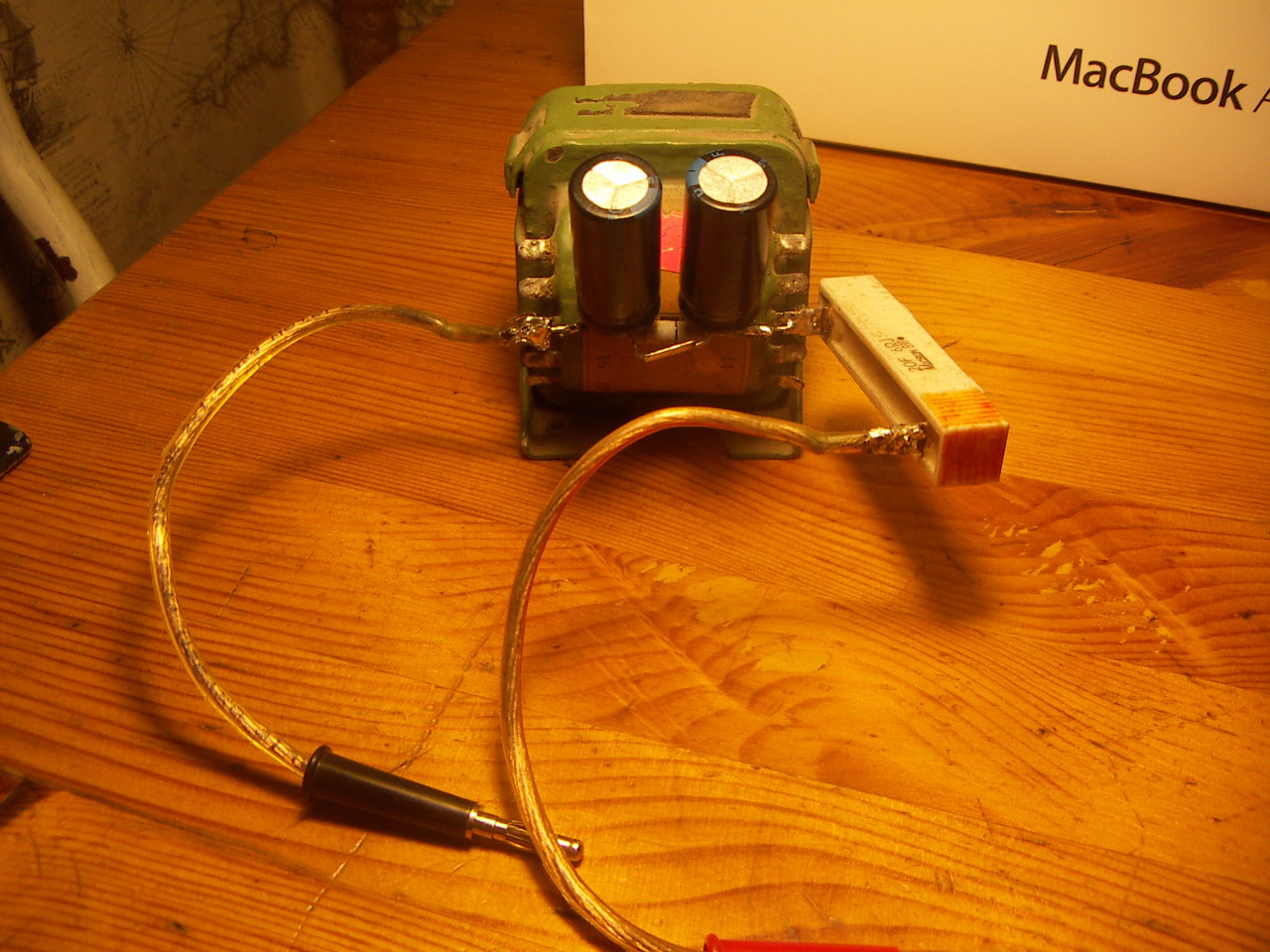

...22 Вольта и 300 Ом нагрузки - это порядка 70 миллиАмпер. И трансформатыр какой-то... подозрительно мелкий.
Я не очень понимаю, 1) что за зогогулена на картинке, и 2) как результаты при токе нагрузки 70 мА отмасштабировать к значениям, характерным для транзисторного выхлопа Ватт хотя бы на тридцать.
ЗЫ За упрямство несомненный респект.

Так все же что имелось ввиду?
Если чуствительность осциллографа, то она составляет 2 мВ при входе 1:1,
но я мерил 1:10. Регистрирует процессы от 1 нс.
Может мы о разных процессах говорим?

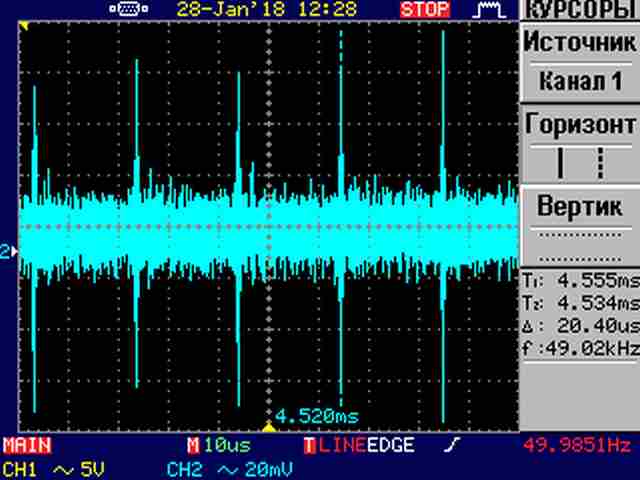

Если про загогулину на которой расположена эта иголка, то это синусоида напряжения на вторичной обмотке трансформатора.

И мне интересно...

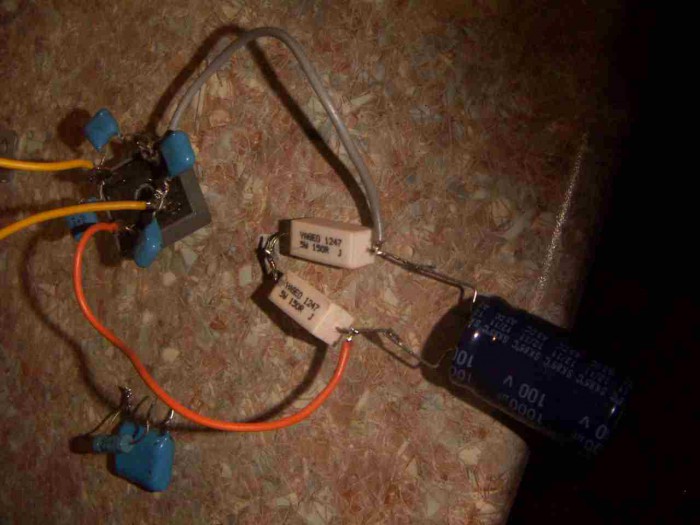

Заменил резистор на 150 ом, картина таже. Потом поставил 75 ом. Не меняется.
Меняется только ток...

Убрал конденсатор, оставил один резистор...

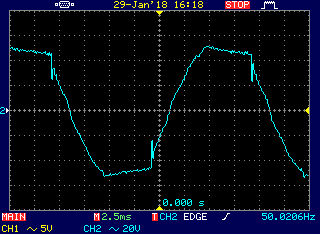

И на вторичной обмотке стало так....

ну а если оценивается готовое устройство? ..под апгрэйд например..
даже в целиком самоделках мешают как минимум массо-габаритные и стоимостные ограничения

корпуса под "годные"трансы БП (и усилители) ещё одна проблема самодельщиков
ты то из за этих же ограничений по большей части тоже уродцев-мутантов плодишь
сделай усилитель на технологическом уровне усила Профитмастера (на BUF634)- тоже будет респект и уважуха

Алексей, я имел ввиду полосу пропускания. Может я что-то упустил, но откуда 60 МГц у данного прибора? Это, по сути, тот же комп с прогой и звуковой, насколько я понял из описаний, просто работает по жёсткой логике. И ( в описаниях похожих приборов), полосы указывались в районе 100 кГц. Вот по этому я и написал, что шумовой фон от работы ультрафастов не видишь. Смотрел это давно, лет 15 назад. У знакомого в институте ПГАТИ, были очень хорошие приборы. Там всё было видно на раз. С тех пор, эксперименты в этом направлении не провожу, просто знаю, что к чему и всё.

Упустил....Я ж выкладывал фотку... А ссылку давал на генератор.

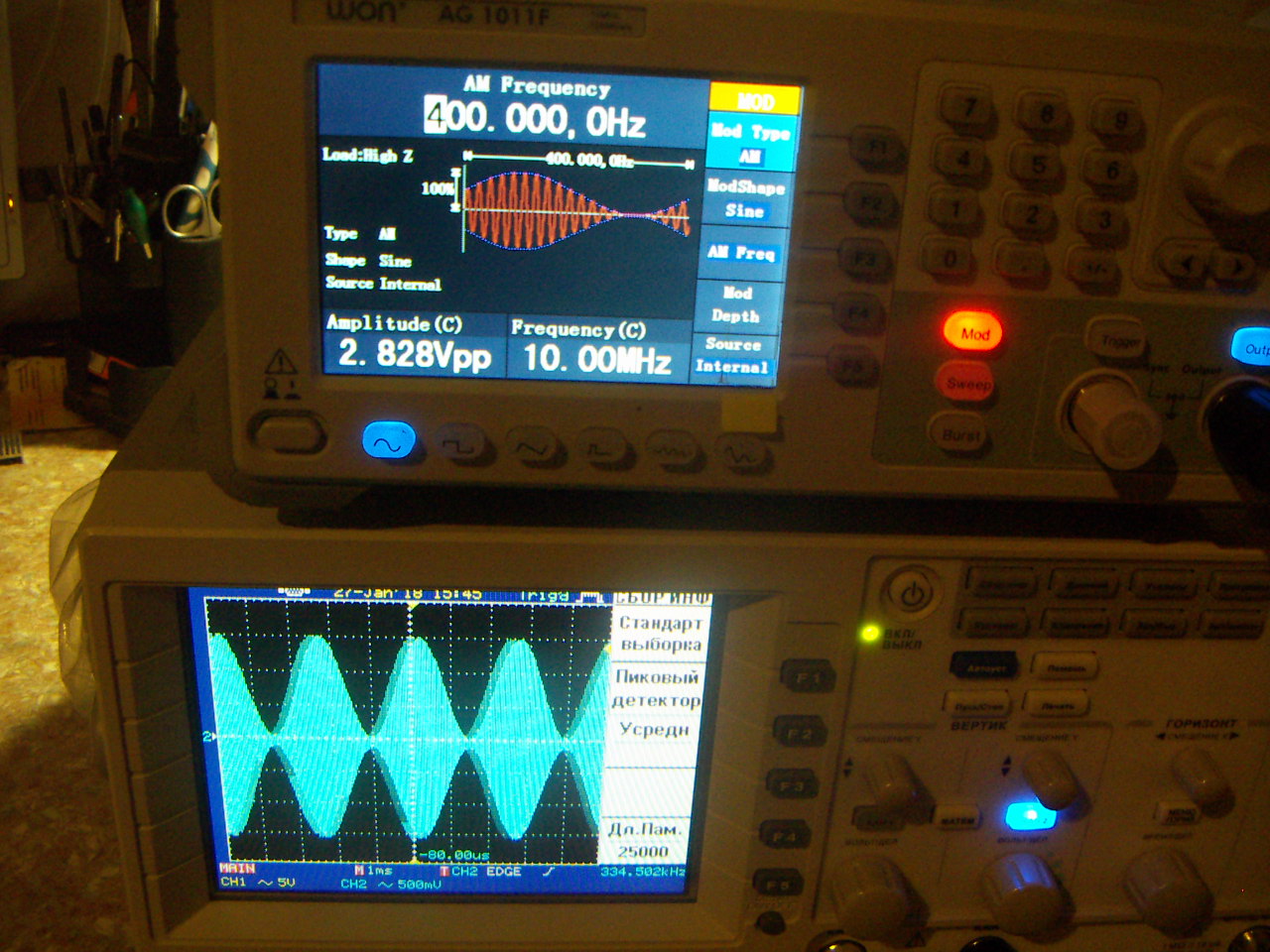

Гена до 10 мгц синуса, остальные сигналы до 5 мгц. Плюс всякая вкусняшка.

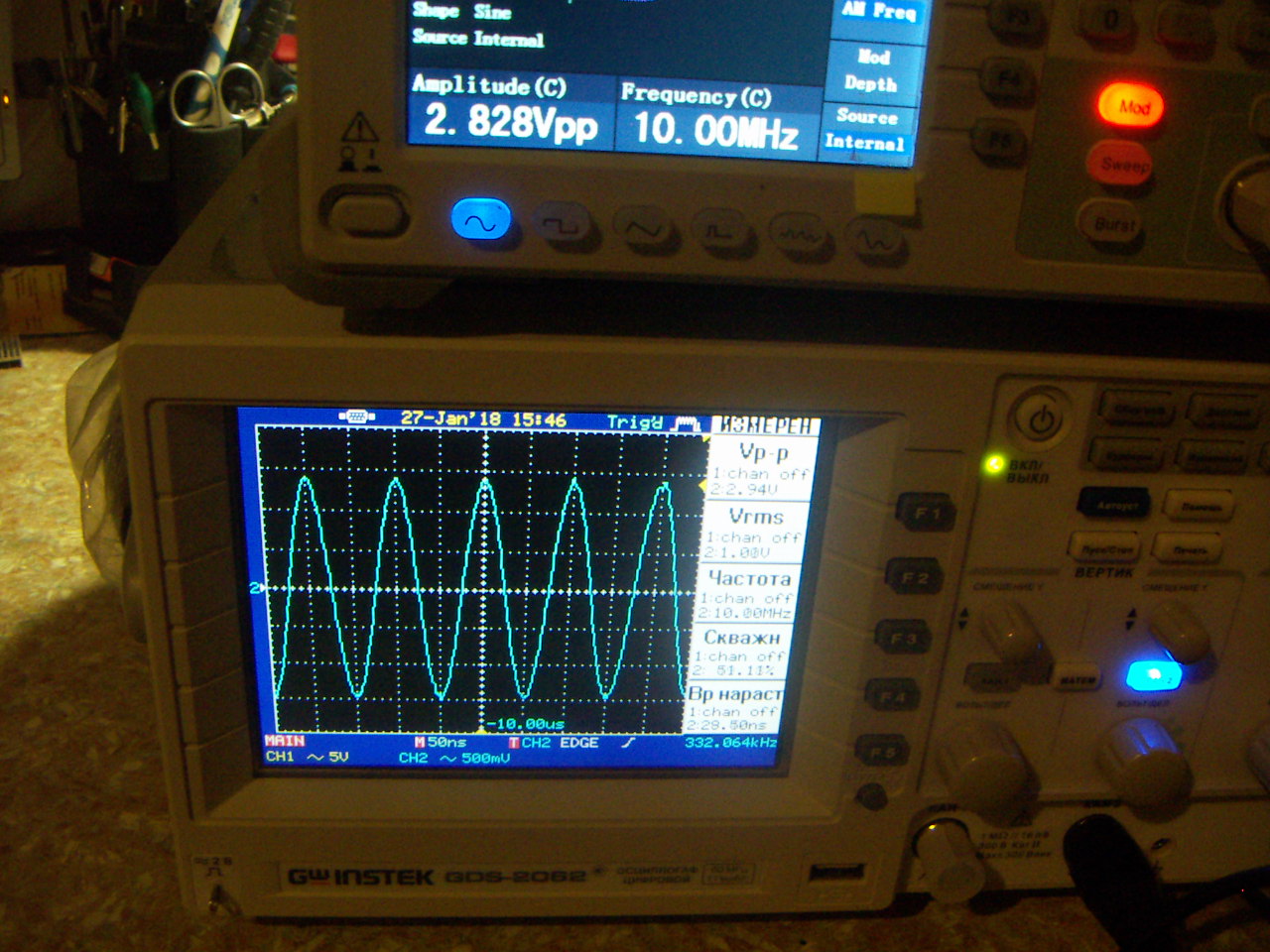

Ослик до 6 мгц 1:1(2 мв), до 60 мгц 1:10(20мв).
Хватает такого ?
Единственно засинхронизировать иногда не получается.

...уродцев я плодю по элементарной причине: все эти потуги навести крысоту на коленке на кухне - выглядят сущщественно омерзительнее, чем полное отсуцтвие таковых. Короче, когда потерпевшие хочут вида - они дают свой коробок. Или оплачивают астровский.
Но вот касаемо сопливых трансформатыров с конским током ХХ etc - не бывать этому.

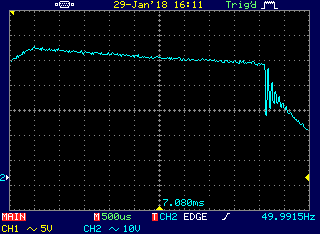

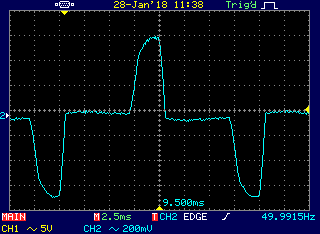

Забыл написать...Это ток.
Снимал с резистора 1,2 ом включенного последовательно со вторичной обмоткой.

Дима фленжер правильно написал, надо ток. Чем больше ток диоды коммутируют, тем больше виден мусор будет. Без особой нагрузки и "дребезга" не будет.

При двухполярном питании цобель вешается между крайними концами обмотки или параллельно каждой секции обмотки свой цобель?

На Денон поставил между крайними концами.

Горыныч,
Куда пристраиваешь...?
Я на днях залез в питание аналоговой части твикнутого CD. Не ахти....
Питание огранизовано транс+диодный мост+кондеры 2000 мкф+7012+кондер 1 мкф(не помню точно).
Интересно, что навешивание двух конденсаторов(0,1 мкф) на диодный мост со стороны первичной обмотки проблему не решило, чуть сгладило. Снаббер сровнял полностью. Но пришлось ставить емкость 1 мкф+120 ом.
Единственно как говорит Мусатов.

Что думаете...?

Грядет тотальная ревизия моего Сансуя, надо "потренироваться на кошках".
Да, заодно, по источникам пройтись.

Понятно...Скажу, на CD глобальной разницы не услышал...


Еще пробовал увеличивать конденсатор фильтра с 1000 мкф до 30000 мкф.

А Д.Андронникову(Lynx) можно доверять....?

А ты нашёл не соответствие в моих словах и Андронникова? Высокочастотный мусор и спектр помех до 50...100 МГц это несоответствие? Просто, не думай, что если помеха на 50 МГц, то на звуке это не скажется... в твоём усилителе с ОООС. Её гармоники ( а их море у быстрых диодов и Шотки, т.к. фронты иголок очень крутые), обязательно попадут в твой звуковой тракт. Поэтому, медленные лучше, в данном случае. Сделай кенотронное питание, там вообще данного эффекта нет... правда и звук в гавно превратится, на низах, а ты это не любишь. Остаётся синхронный детектор - убьёшь всех зайцев, но гораздо дороже и на отдельной платке городить придётся ( его на мощных полевиках своять можно).

Всё это, мяхко выражаясь, канонiчьная суета вокруг дивана(с).



Берём оконечьнег, хоть на TDA. Берём эквивалент нагрузки. Берём спектралаб - и смотрим, кто на кого влияет, сколько раз и в какие места... А от того, что мы увидим такое зилёнинькаэ слева



при том, что нам-то нужен некий УНЧ - боюсь, что.

Я имел ввиду вот эту часть. Что я не так понимаю...?

Дерево это хорошо. У меня тоже есть.
Вот...
Дальше. С этим надо бороться?
Готовое устройство купленное за деньги....

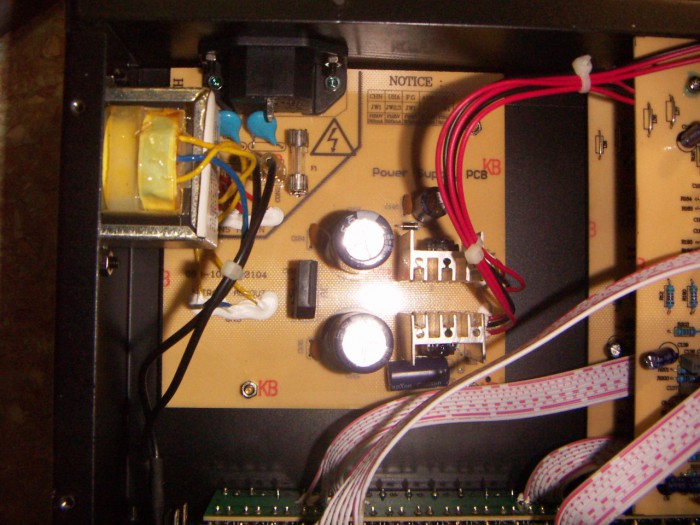

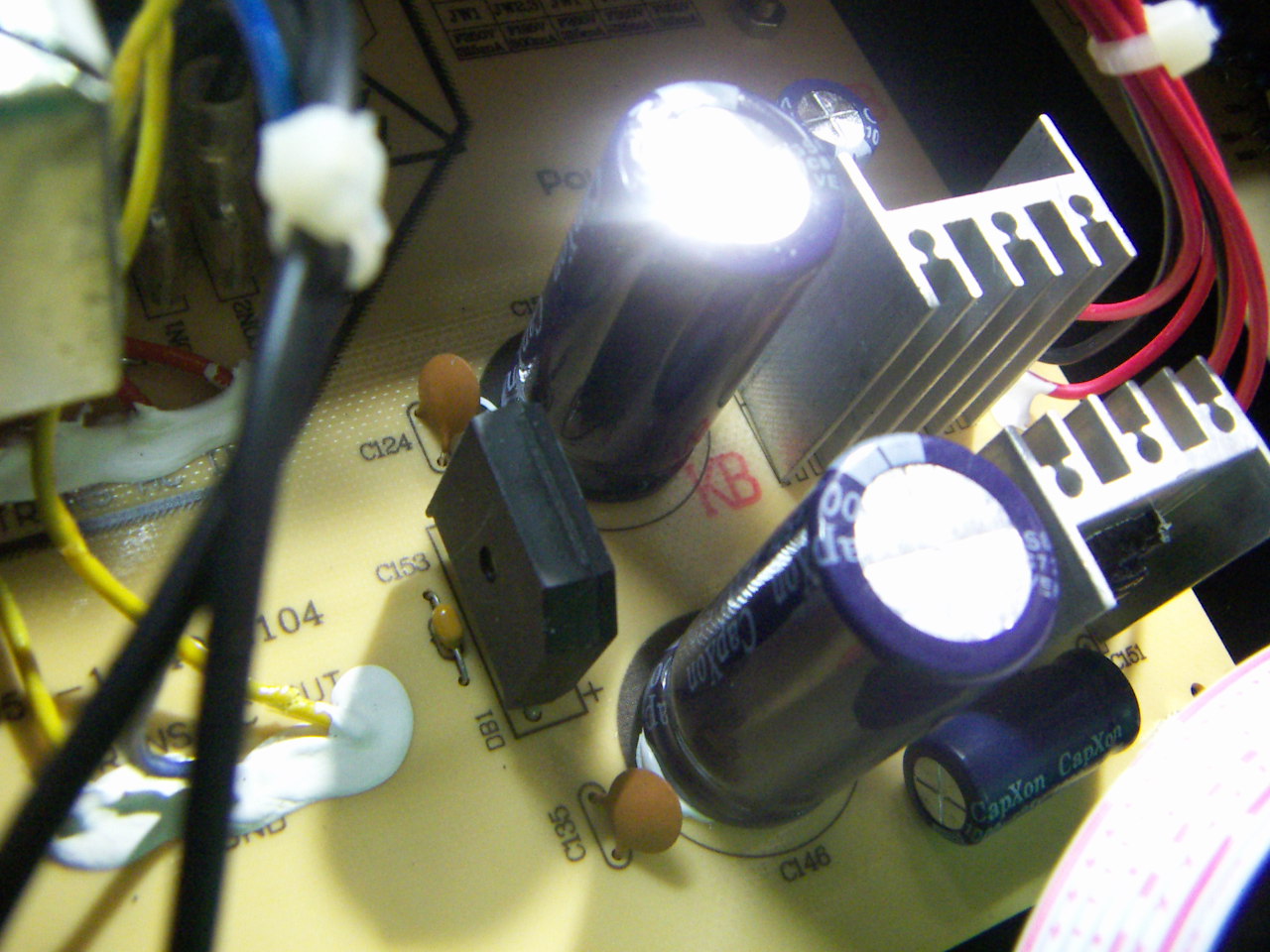

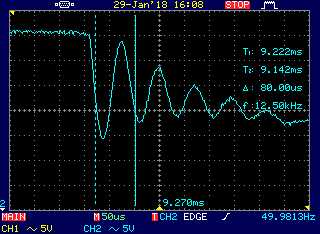

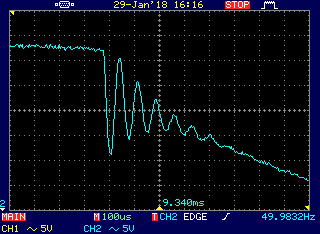

Замеры там же, на вторичной обмотке транса. На плате видно три керамических конденсатора.
Слабоват транс....?

Сигнал на усилитель с внешнего цап-а на PCM 2702. Идеальный усилитель....?
Раскройте секрет, куда смотреть, где подключить...

Если обычный диод и ДШ в его фразе поменять местами, то сё правильно будет. До гигагерц шотки фигачут.

И здесь засада.....Кому верить....?

Верить ни кому нельзя.... Мне можно

Так с последними выбросами боротся, нет...?
