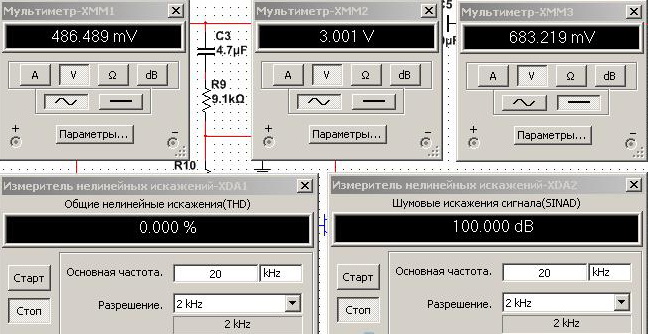

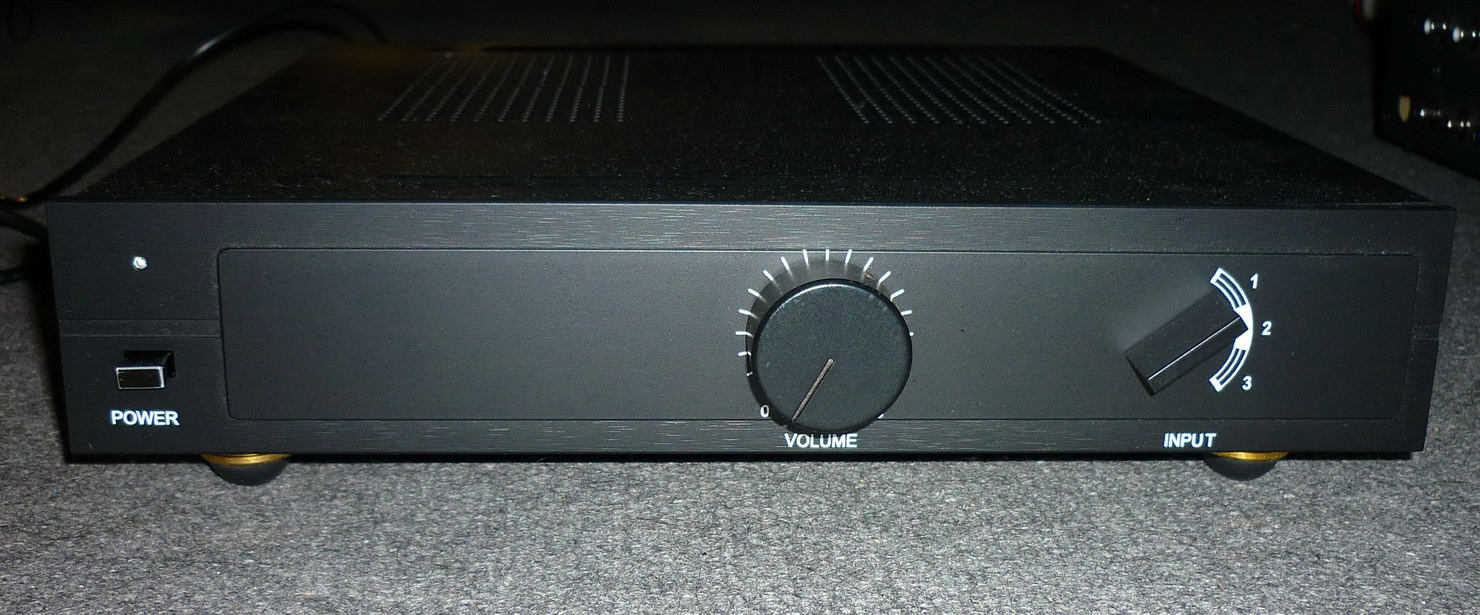

Всех приветствую. Снова появилась потребность в изготовлении предварительного усилителя очень высокой верности. Было протестировано в мультике несколько схем на дискретных элементах . Все они имели очень хорошие параметры. В итоге остановился на усилителе, который подошёл для моего проекта по всем параметрам. Усилитель изготовлен, и уже опробован в железе. Результаты весьма впечатлили! Так же в состав этого усилителя будет входить и ММ фонокорректор. Схема корректора будет двухкаскадной, с пассивной коррекцией, и без общей ООС. Питание высокостабилизированное, с нулевыми пульсациями +\- 18 в. Всё это дело будет установлено в мощный корпус от DVD California Audio Labs. Частотный диапазон усилителя от 16 Гц - 100.000 Гц, неравномерность 0.1 дб. КНИ % и шум приведены ниже : ХММ 1 - входное напряжение, ХММ 2 - выходное напряжение, ХММ 3 - ток покоя ( 25 ма ).

Вы кого придусилять-то собираетесь? А главное, зочемъ? Такой зилёнинькай слева?



Так у предмета есть, например, схема? я уже не заикаюсь о фото монтажа...
Тюкание мышычькай в мельтесумчег конешно чюдо как прекрастно, на реальном железе ктонть чонть смотрел? не 100500 хулиардов гегопюксилий, а спектр гармоник преимущественно?
Или об чём вот это всё, что-то до меня не допёрло...

А чёйто за сарай?
Я рад. Логопед помог?

Дмитрий, мы , это я про форум, успели узнать Александра(Зигфрид) , как практика и человека, способного объяснить свои мысли и изделия, видели конкретные фото. Прекрасно знаю, что Вы тоже великолепный профи в акустической электронике, не будем углубляться в специализацию. Не стоит нападать на человека , тем более , интересного на этом форуме.

Да, Дима, поспокойнее, плиззз

Вот, вот, землячок, спусти пары. Я ведь не пацан зилёнинький. Я ведь отвечу........
Прям даже и расхотелось эту тему двигать!

Зигфрид, да не обращай внимания на ф......... ка такая у него манера общения типа я бог а вы тут грязь, да бог ему судья А РОДСТВЕННИК свинья.
Тема в целом интересна но вопросы по ней есть--
и первое это каково назначение преда в современной системе (ну конечно если держать в уме что усилок у вас с регулировкой тембров)
ну и схемка не лишней будет.
Короче просим

...хорошо, хорошо, так где устройство-то?

Да конечно же , мне как то по барабану, что он там пишет ! Тем более , что я не понимаю на каком наречии - диалекте он общается . Интересничает, не иначе как. На любом форуме есть подобные имбицилы, которые очень любят ковыряться зубочисткой в дерьме!
Я бы сказал тебе ГДЕ....................

уже можно !!!

какая-нибудь оппа 2134 имеет в искажениях больше нулей , а в шумах - больше децибел .
И стоит несколько поездок на метро . и глаза выпучивать от натуги не придется - прилудил - и готово .

Попробуйте

Экий вы обидчивый!!

а между тем ведь просто попросили показать конструкцию, на что тут обижаться? Я бы тоже посмотрел с интересом, не для критики, а с познавательной целью.

Мне как бэ интересно на схему глянуть , у которой TND 0,000 %

0.00008%
https://www.google.ru/search?newwindow= ... 2V_emo8i4g

speedstermf, да я о той схеме , что топикстартер спаял.

Подождем ) Если , конечно , там есть на что смотреть , то покажет обязательно . Кстати , 2134 - это очень старое изделие . Есть новее и с большим количеством нулей .

Да мы как бэ.... в курсах.

Кстати , может зародиться традиционный холивар - камень против дискрета - у кого больше нулей , верха шерстистее , а бас натужнее

speedstermf,
А чё... знатно народ может потужиться.

а что будет источником для столь злого усяки?

Это кстати . Нам , тут в теме, воды возить - не перевозить , ибо пока только ее вижу . Ну и гармонизатор пространства под потолком у Олегыча .

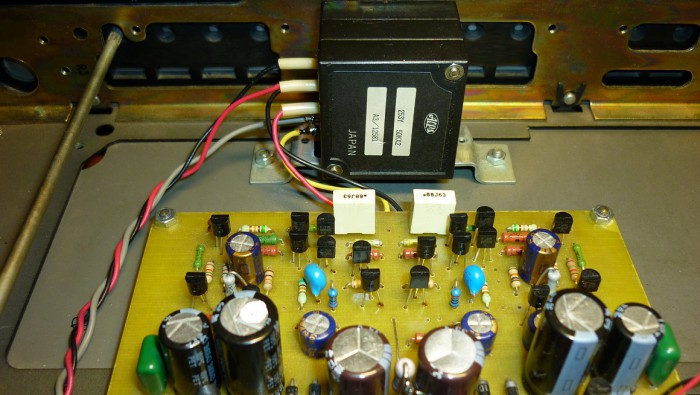

Цель предварительного усилителя заключается в том, чтобы предварительно усилить сигнал от источника сигнала А , до источника сигнала В, до нужной ( необходимой ) амплитуды. Пример : выход у корректора RIAA - 250 мв. Чувствительность оконечника - 1 в. Вот тут и приходит на помощь согласующий - предварительный усилитель. Он с лёгкостью усилит сигнал от корректора в 4 - 5 раз. Можно ли поднять выходное напряжение в самом корректоре? Конечно же да. Но тогда мы удавим перегрузочную способность корректора, а это один из самых важных его параметров. По этому проще будет собрать дополнительный каскад усиления. Предварительный усилитель - это устройство, которое не всем нужно, но всё таки время от времени мне приходится их делать, ибо всё равно имеется такая потребность. Вот и сейчас, я закончил очередной ( или внеочередной ) такой усилитель. Собран он на транзисторах. Можно , конечно же, собрать подобное устройство и на ОУ. К примеру на OPA 2134 , где сплошные нули в КНИ, и шума нет ваще. Тут, в теме , даже ссылку на Али Экспресс дали, где их можно приобрести. Цена у аликов соизмерима с ценой, несколькими поездками на метре. Шара! Но вот только есть маленькое НО. И это маленькое НО, превращает звук в го....вно! Ибо ничего общего эти оппы с OPA 2134 не имеют. В лучшем случае, под личиной 2134 и им подобным, будут скрываться какие нибудь 4558. Я с таким же успехом могу порекомендовать покупать у аликов 5200 + 1943, и т.д. Почему всё таки я делаю корректоры и всевозможные согласующие усилители на транзисторах? А потому, что схему на дискрете, я могу подстраивать под свои требования : повышенное питание, выбор транзисторов, выбор режимов, а в ОУ это всё уже заложено производителем! Но в любом случае ОУ имеют право на Long Live, и каждый сам для себя выбирает, что , как и на чём. Теперь по делу. Этот усилитель, недавно законченный, собран в корпусе от преда Орбита. Дифкаскад, токовое зеркало, коррекция по Миллеру, выход в А классе, в общем всё, как требуется для качественной работы. Питание двуполярное - + 28 в. Три коммутируемых входа, и один выход, подсвечиваются синим LED . Это и красиво, и в темноте видно, куда и что втыкать. Все транзисторы и конденсаторы были взяты с разбора. Естественно каждый элемент , перед установкой в схему, подвергался самому тчательному контролю. Попадаются иногда очень хорошие и жирные доноры! Про параметры писать не буду. Это чтобы некоторые специалисты, не сходили с ума. Просто скажу, что параметры весьма и весьма высокие, а по звучанию , в сравнительном тесте с предом Modwright LS 100, последний выглядел несколько бледно. Далее фото.....

Давным давно повторял схему предварительного усилителя Галченкова (журнал РАДИО).По тем временам очень хорошо звучал. Может есть опыт сравнения звучания Вашего преда и преда Галченкова?

Я тоже, в далёкие 80е делал этот пред. Действительно, он очень не плохо звучал. Но в этом усилителе присутствуют активные регуляторы тембра. Мой пред не имеет этой функции, так как на сегодняшний день она не актуальна. Потом у Галченкова питание однополярное. А это значит, что без переходных конденсаторов не обойтись. А это не всеми приветствуется. У меня питание выполнено по двуполярной схеме, и кондёр 0.68 стоит только на входе. На выходе отсутствует постоянка. По этому сравнивать звучание этих усилителей считаю нецелесообразно. У них разные предназначения.

Хорошая штуковина!!

Я этот пред использую с усилителем JLH 1969. Звучит, я вам доложу, эта двойка просто замечательно.
