Как бы красиво сделать коммутацию входов для 1 XLR и 1 RCA, при условии, что вход балансный на трансе?
Прототип:
| Вложения: |
|
Безымянный 1.jpg [ 45.96 КБ | Просмотров: 2056 ] |
| Sound Space https://audioes.ru/ |
|
| Коммутатор входов лампового преда https://audioes.ru/viewtopic.php?f=16&t=12585 |
Страница 1 из 2 |
| Автор: | Горрыныч [ 20 апр 2025, 17:51 ] | ||
| Заголовок сообщения: | Коммутатор входов лампового преда | ||
Как бы красиво сделать коммутацию входов для 1 XLR и 1 RCA, при условии, что вход балансный на трансе? Прототип:
|
|||
| Автор: | operator [ 20 апр 2025, 18:51 ] |
| Заголовок сообщения: | Коммутатор входов. |
https://aliexpress.ru/item/100500849214 ... 4318EyAKBe |
|
| Автор: | Горрыныч [ 20 апр 2025, 19:15 ] |
| Заголовок сообщения: | Коммутатор входов. |
Не, мне готовых китайских шкатулок не надо. Пилить я сам собрался таки)) |
|
| Автор: | Зигфрид [ 20 апр 2025, 21:21 ] |
| Заголовок сообщения: | Коммутатор входов. |
Обязательно на трансе? |
|
| Автор: | Phlanger [ 21 апр 2025, 00:58 ] | |||
| Заголовок сообщения: | Коммутатор входов. | |||
Мяхко выражаясь, ничего не понял. Но.  Две обмотки на 27 Вольт и две группы на переключение... Они герметичные, сорок лет - не возраст.
|
||||
| Автор: | Весельчак У [ 21 апр 2025, 07:09 ] |
| Заголовок сообщения: | Коммутатор входов. |
Зигфрид писал(а): Обязательно на трансе? а как ещё пассивную симметрию с эрцеа сделать |
|
| Автор: | metal-daze [ 21 апр 2025, 16:24 ] |
| Заголовок сообщения: | Коммутатор входов. |
Приветствую форум! Вложение: Новый точечный рисунок.jpg [ 103.18 КБ | Просмотров: 2110 ] https://www.chipdip.ru/product/rdc1-0038 Там же и из баланса в RCA Не? |
|
| Автор: | Горрыныч [ 21 апр 2025, 16:41 ] |
| Заголовок сообщения: | Коммутатор входов. |
Видимо, надо внести пояснения: Имеем симметричный вход преда на трансе. Требуется еще один вход несимметричный (RCA). Вопрос: как их коммутировать с минимумом извращений. Не забываем, что у преда 2 канала. Если в природе существуют счетверенные тумблеры, то это хороший вариант. |
|
| Автор: | operator [ 21 апр 2025, 16:55 ] |
| Заголовок сообщения: | Коммутатор входов. |
На реле организовать, как Олегыч предлагал? |
|
| Автор: | operator [ 21 апр 2025, 17:05 ] |
| Заголовок сообщения: | Коммутатор входов. |
Про тумблёр ты спрашивал. Такой? https://aliexpress.ru/item/100500172429 ... 7352250523 Вложение: Screenshot_20250421_190420_Chrome.jpg [ 60.97 КБ | Просмотров: 2102 ] |
|
| Автор: | Горрыныч [ 21 апр 2025, 17:09 ] |
| Заголовок сообщения: | Коммутатор входов. |
operator писал(а): На реле организовать, как Олегыч предлагал? Если место найдется для релюх и питания, то это самый лучший вариант. Тумблер огонь))) |
|
| Автор: | operator [ 21 апр 2025, 17:10 ] |
| Заголовок сообщения: | Коммутатор входов. |
Там конфигуратор при заказе есть. Можно линиии выбирать и тип (без промежуточного положения) |
|
| Автор: | operator [ 21 апр 2025, 17:26 ] |
| Заголовок сообщения: | Коммутатор входов. |
Горрыныч писал(а): Тумблер огонь))) Есть и человеческие экземпляры https://aliexpress.ru/item/32965945335. ... f09ckvynq1 |
|
| Автор: | Горрыныч [ 21 апр 2025, 17:42 ] |
| Заголовок сообщения: | Коммутатор входов. |
operator писал(а): Горрыныч писал(а): Тумблер огонь))) Есть и человеческие экземпляры https://aliexpress.ru/item/32965945335. ... f09ckvynq1 Ай спасибо! То, что надо.
|
|
| Автор: | Весельчак У [ 21 апр 2025, 18:56 ] |
| Заголовок сообщения: | Коммутатор входов. |
Горрыныч писал(а): Если в природе существуют счетверенные тумблеры, то это хороший вариант. "нажималка" П2К не по феншую ? |
|
| Автор: | Горрыныч [ 21 апр 2025, 19:26 ] |
| Заголовок сообщения: | Коммутатор входов. |
Можно и п2к, не принципиально. Нашелся подходящий галетник, от какого-то старого ослика. |
|
| Автор: | Весельчак У [ 21 апр 2025, 20:17 ] |
| Заголовок сообщения: | Коммутатор входов. |
Горрыныч писал(а): галетник, от какого-то старого ослика. серебро |
|
| Автор: | Горрыныч [ 21 апр 2025, 20:25 ] |
| Заголовок сообщения: | Коммутатор входов. |
Весельчак У писал(а): Горрыныч писал(а): галетник, от какого-то старого ослика. серебро Серебро. |
|
| Автор: | Phlanger [ 22 апр 2025, 09:48 ] |
| Заголовок сообщения: | Коммутатор входов лампового преда |
Горрыныч писал(а): Если в природе существуют счетверенные тумблеры, то Вертел в рученьках своих шаловливых китайские. Показались велики и как-то не очень убедительны.Вот этот могу заслать овитадоставкой, она дешевле почты раза в два-три. Но что там от него осталось - вопрос...   Воообще, всё зависит от потребного градуса пафыса. Поляризованные релюхи - высший класс, хороший совецкий галетнег ВОООТ ТАКОГО размера и с непочерневшим серебром - следующий по качеству вариант... |
|
| Автор: | Горрыныч [ 22 апр 2025, 09:51 ] |
| Заголовок сообщения: | Коммутатор входов лампового преда |
Phlanger писал(а): хороший совецкий галетнег ВОООТ ТАКОГО размера и с непочерневшим серебром - Как раз такой наковырялся. |
|
| Автор: | Горрыныч [ 02 май 2025, 14:14 ] | ||||
| Заголовок сообщения: | Коммутатор входов лампового преда | ||||

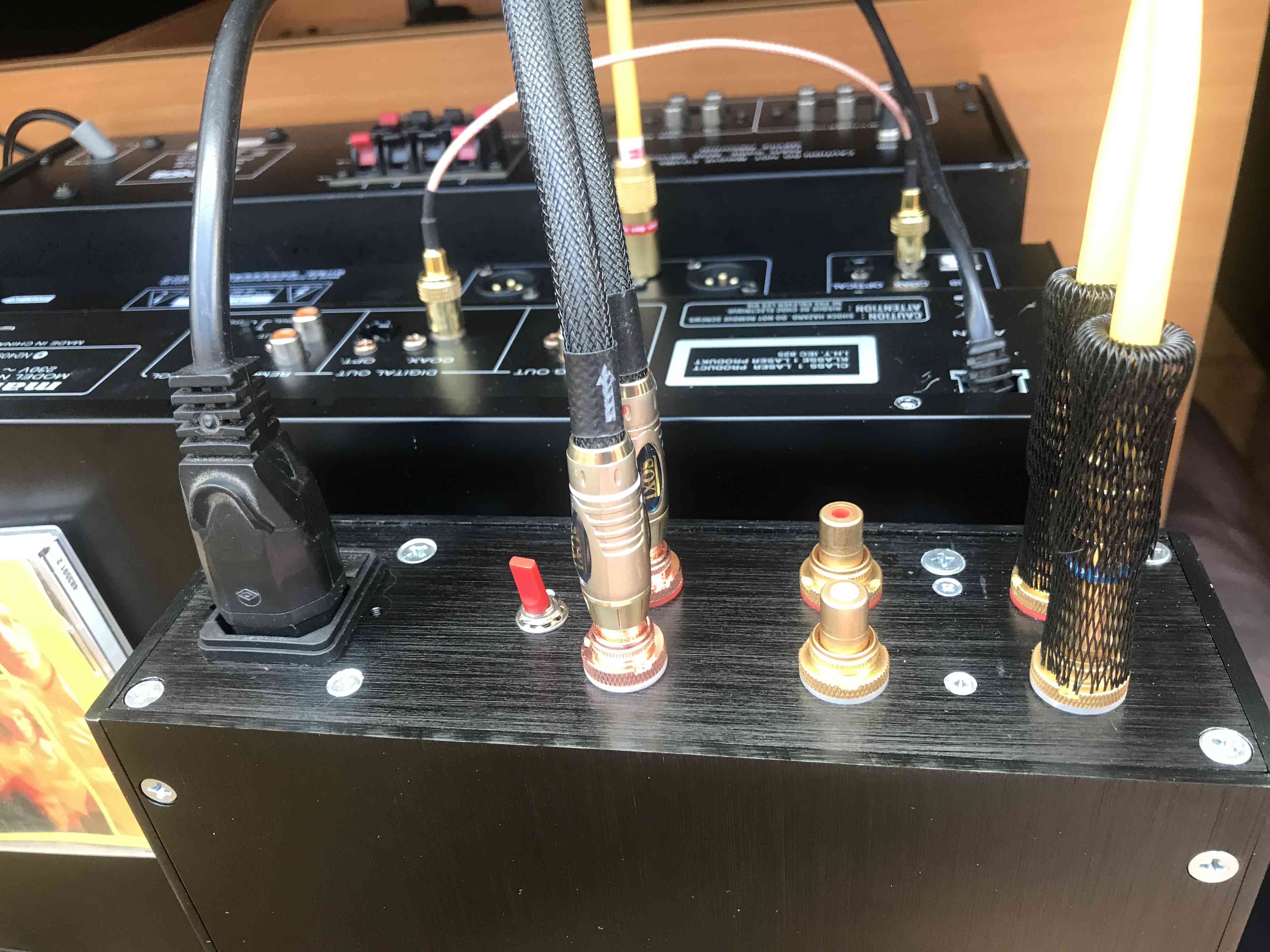

Вот ведь как интересно получается. Битва за тру-балансный вход закончилась заявлением заказчика, что он ему не очень-то и нужен.  В итоге все ограничилось двумями RCA. Хорошо, не успел опу изуродовать) Снаружи коробочек выглядит вот так.
|
|||||
| Автор: | Горрыныч [ 02 май 2025, 14:22 ] | |||
| Заголовок сообщения: | Коммутатор входов лампового преда | |||
Процесс пиляния железа:
|
||||
| Автор: | Горрыныч [ 02 май 2025, 14:34 ] | ||
| Заголовок сообщения: | Коммутатор входов лампового преда | ||
Схема, предварительно, выглядела так:
|
|||
| Автор: | Горрыныч [ 02 май 2025, 14:36 ] | |||
| Заголовок сообщения: | Коммутатор входов лампового преда | |||
Ну и нутро:
|
||||
| Автор: | operator [ 02 май 2025, 14:38 ] |
| Заголовок сообщения: | Коммутатор входов лампового преда |
Ругалсо ругалсо, а RCA то уж больно знакомые поставил
|
|
| Автор: | Phlanger [ 03 май 2025, 10:15 ] | ||
| Заголовок сообщения: | Коммутатор входов лампового преда | ||

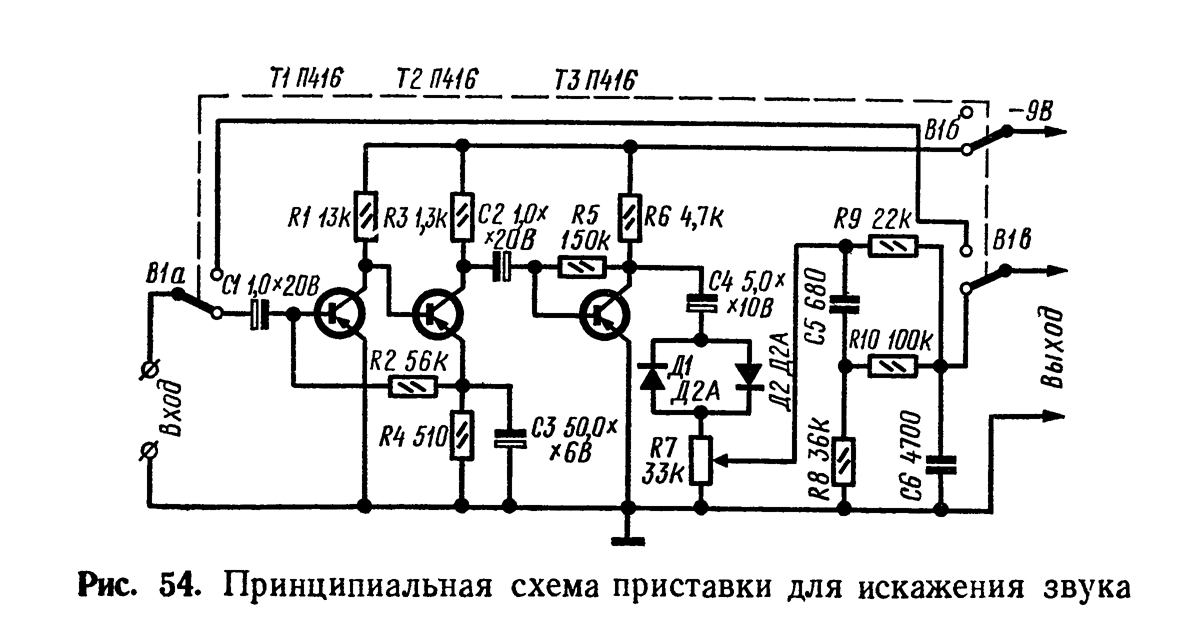

Устройство для искажения звука, да.
|
|||
| Автор: | Горрыныч [ 03 май 2025, 11:12 ] |
| Заголовок сообщения: | Коммутатор входов лампового преда |
Конечно, китайские трансы то еще г.  Погоняю, некоторое время, вдруг, чудесным образом разогреются. Вчера, в течение дня звук постоянно "плавал". |
|
| Автор: | Phlanger [ 03 май 2025, 14:08 ] |
| Заголовок сообщения: | Коммутатор входов лампового преда |
Не могу сказать, насколько ужастны именно эти китайские трансформатыры. Мне неоднократно попадались совершенно годные, не такие, но несомненно китайские. Тут большие сомнения вызывает физический смысл самого... простите, устройства. |
|
| Автор: | operator [ 03 май 2025, 15:06 ] |
| Заголовок сообщения: | Коммутатор входов лампового преда |
Володя, это ты трансы замерял и маркировал? Вроде разброс параметров очень маленький |
|
| Автор: | Горрыныч [ 03 май 2025, 15:11 ] |
| Заголовок сообщения: | Коммутатор входов лампового преда |
Phlanger писал(а): физический смысл Да все просто. Хотел человек балансный пред, а потом расхотел. А железки уже были. Не выбрасывать же))) Вообще, думаю, слегка подпилить и в ушник его превратить. |
|
