Простенький усилитель с отличным звучанием . А класс

От нечего делать, решил я сварганить что нибудь новенькое. Заинтересовал меня этот простенький усилитель. Вроде бы схема похожа на схему Худа, но ток покоя там всего 500 ма. а у Худа 1.5 А. И это при одинаковой выходной мощности. Соответственно трансик нужен не большой, и радиаторы тоже. Вообщем, в итоге, должен был получиться компактный усилок, с хорошим звуком. И это меня как то и сподвигло на его сборку. Сначала, за час, я собрал схему навесом. Один канал. Проверил от лабораторного блока питания. При питании 24 в, потребление ровно 500 ма. Никакого возбуда, и остальных неприятностей. По звуку - тоже отлично. Быстренько нарисовал печатку на 2 канала. К вечеру уже всё было собрано. Опасался возбуда, из - за ёмкости печатного монтажа. Блок питания по прежнему лабораторный. Всё было нормально. Все режимы как вкопанные. Ок. Нашёл какой то транс, на вторичке 25 в. То, что надо. Стабилизатор собрал на LM 317 + умощнил транзистором. Хотя можно и не умощнять. LM 317 нормально пашет на 1.5 А. А мой усилок жрёт всего 1 А. Но я так захотел. Как грится : запас ж............ И в таком собранном виде, я собрался его прослушать серьёзно. Но не успел. Принесли мне в ремонт SUGDEN A 21 Se. HI - END! Не хухры - мухры. Забросил я своего питомца, и принялся за англичанина. А когда с ним было покончено, в смысле закончено, я его , англичанина естественно послушал. Долго слушал . Очень не плох ! Не смотря косяки в конструктиве ( тонюсенькие проводульки питания, экономия термо пасты, кривая разводка печатной платы ) звук мне понравился. И тут я возьми, и послушал свой. Зря что ли делал. И ОПА !!!!! А мой то лучше звучит. !!!! Ну, чуть тише конечно, ( но мне и 7 ватт за глаза хватит) но однозначно лучше. И это при том, что собрал я его из того, что было под руками. Даже без подбора. Транзисторы выходные КТ 805 , КТ 829 А, 2N 5551 и ВС 560. О как бывает. И вот слушаю я его уже второй день, и очень он мне нравится. В тесте принимали участие следующие колонки : AIWA от музыкального центра, JBL Studio 230 и JVC SK 480 II. И на всех АС отличный звук , не взирая на чувствительность. В схеме забыли соединить R7 и R8.

Вложения:

Снимок экрана (36).png [ 17.42 КБ | Просмотров: 3113 ]

IMG_20250222_134352_edit_9885742750053.jpg [ 484.23 КБ | Просмотров: 3113 ]

Автор:	loud [ 22 фев 2025, 15:25 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс

Автор:	loud [ 22 фев 2025, 15:30 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Честно говоря пути у всех разные - большинство идет от простого к сложному.Я наоборот к простому, и не разу не пожалел. Доработанный лампач от Симфонии в качестве основного и транзисторный Худа в качестве резерва.Звучание обоих очень комфортное.

Автор:	loud [ 22 фев 2025, 15:51 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс

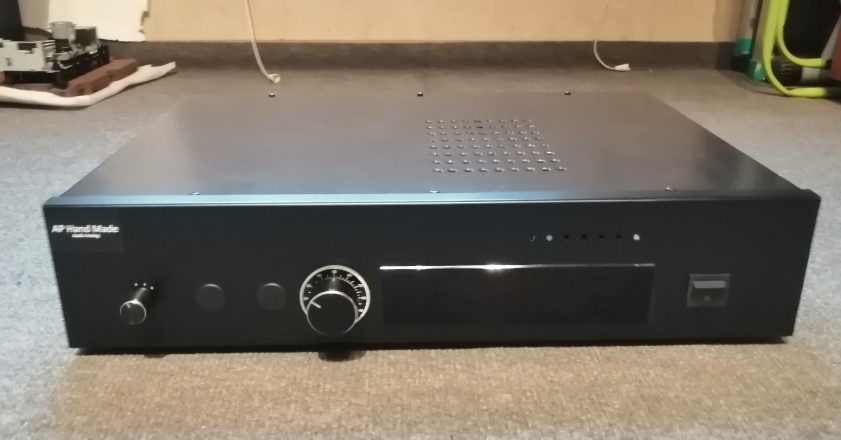

, Вложение: мои усилители.jpg [ 90.16 КБ \| Просмотров: 3094 ]

Автор:	Горрыныч [ 22 фев 2025, 16:33 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Зигфрид писал(а): В схеме забыли соединить R7 и R8. То то я смотрю, херня получается)) А так молодца. Красивое.

Автор:	Зигфрид [ 22 фев 2025, 17:26 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Т.Е. собрать такой усилок будет совсем не сложно. И это , практически, при копеечном бюджете ! Вот как только попадётся мне какой нибудь приличный - подходящий корпус, я туда сразу этот усилок и определю. Не гоже ему в виде макета болтаться.

Автор:	Горрыныч [ 22 фев 2025, 17:38 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Кстати, у меня одна из версий Худа с током 500 мА чудненько работает. Греется, соответственно, сильно, но не аццки)

Автор:	Зигфрид [ 22 фев 2025, 18:51 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Ну, класс А холодным не бывает.

Автор:

Phlanger [ 25 фев 2025, 11:33 ]

Заголовок сообщения:

Простенький усилитель с отличным звучанием . А класс

Я бы всё же IA-4 от ЗюгъДэна предложил.
Китайские платы совершенно годные. При питании 45 Вольт выхлопа 20 Ватт на канал на 8 Ом...

Вложения:

Hc2.gif [ 79.75 КБ | Просмотров: 2885 ]

IA4.gif [ 186.57 КБ | Просмотров: 2885 ]

sug_den2sm.jpg [ 180.04 КБ | Просмотров: 2885 ]

Автор:	milch [ 25 фев 2025, 14:04 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Когда будет готов?

Автор:	Phlanger [ 25 фев 2025, 15:45 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
milch писал(а): Когда будет готов? Если вы у меня спрашивали, то уже второй такой на днях отгружен заказчику. Не считая третьего, который был первым. Собранным навесным монтажом. Горрыныч писал(а): у меня одна из версий Худа с током 500 мА чудненько работает. У вон того штатно 0.9 ... 1 А. Тёплый, да.

Автор:	Горрыныч [ 25 фев 2025, 19:51 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Phlanger писал(а): Тёплый, да. Тёплый значит живой.

Автор:	Зигфрид [ 25 фев 2025, 20:34 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Phlanger писал(а): Я бы всё же IA-4 от ЗюгъДэна предложил. Так тема то вроде бы как о простеньком усилителе . О простеньком усилителе, с хорошим звучанием, который сможет при желании собрать любой гражданин, умеющий держать в руках паяльник. Хоть навесом, хоть на плате, да на чём угодно. Здесь ключевое слово именно ПРОСТЕНЬКИЙ. А Зюгден, как бэ , не совсем вроде как простенький.

Автор:

Зигфрид [ 03 мар 2025, 15:57 ]

Заголовок сообщения:

Простенький усилитель с отличным звучанием . А класс

Ну, вот значить. Закрепил я всё это дело на общее шасси. А то как то на проводках когда всё висит, очень это дело не надёжно. А тут, как раз, и спрос на него появился. Человек сам АС чумовые делает, а усилок у него на лампах, и ему он совсем не нравится. Подключили моего малыша, и вопрос сразу закрылся. По звуку просто космос! Так у него и оставил в таком виде. Корпус он сам сделает.

Вложения:

Screenshot_20250303_154721_ru.mail.mailapp_edit_4443371021196.jpg [ 208.83 КБ | Просмотров: 2606 ]

Screenshot_20250303_154652_ru.mail.mailapp_edit_4455118965985.jpg [ 219.16 КБ | Просмотров: 2606 ]

Screenshot_20250303_154645_ru.mail.mailapp_edit_4466331676921.jpg [ 238.1 КБ | Просмотров: 2606 ]

Screenshot_20250303_154638_ru.mail.mailapp_edit_4477898655565.jpg [ 234.3 КБ | Просмотров: 2606 ]

Screenshot_20250303_154616_ru.mail.mailapp_edit_4489990039418.jpg [ 295.46 КБ | Просмотров: 2606 ]

Автор:	operator [ 03 мар 2025, 17:04 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс

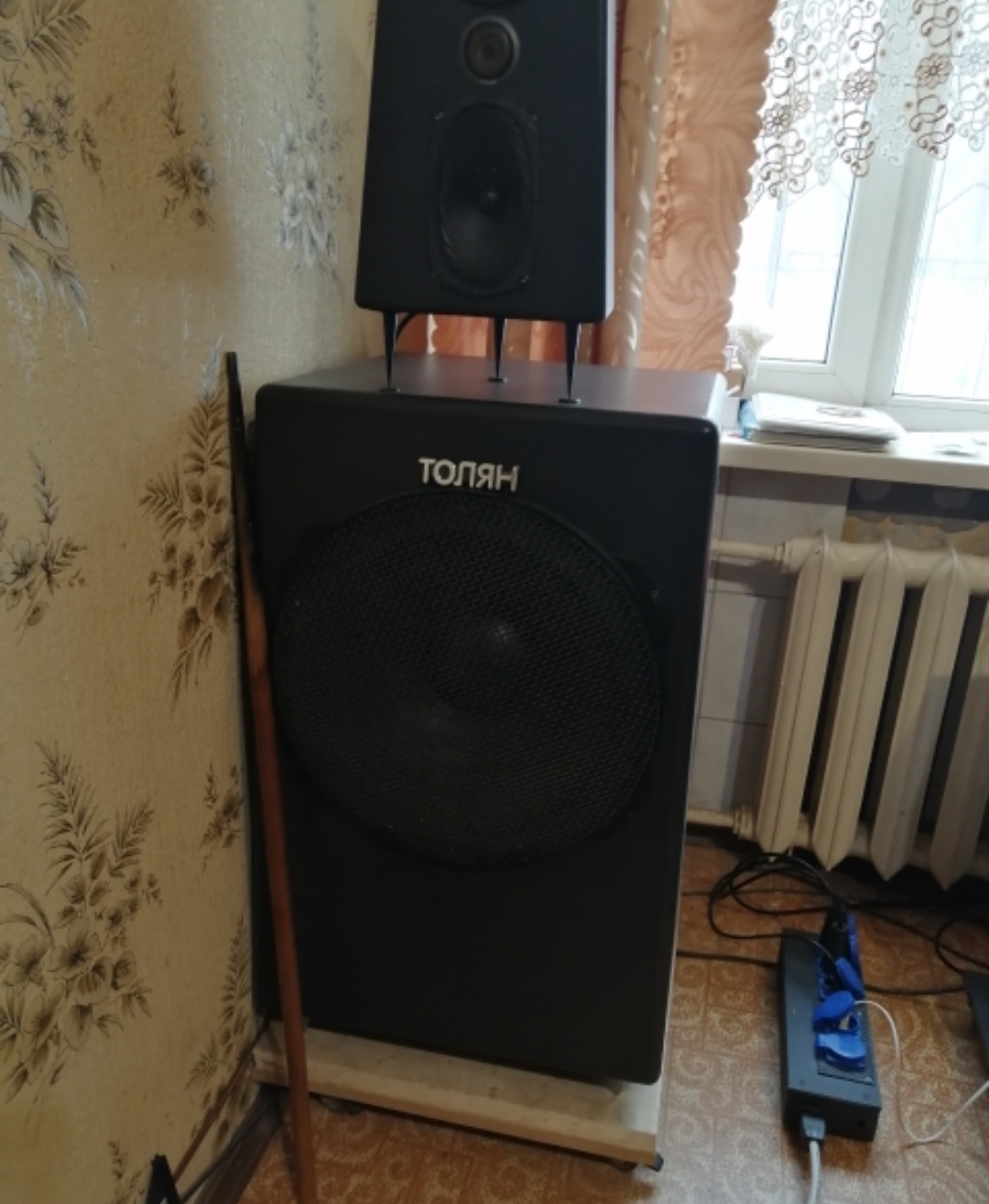

Колонки "Толян" . Усилок надо назвать "Санёк", по авторству

Автор:	гаррик [ 03 мар 2025, 17:43 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Зигфрид , а можно ссылку на первоисточник . Что то я заинтересовался .

Автор:	Зигфрид [ 04 мар 2025, 00:36 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
operator писал(а): Колонки "Толян" . Усилок надо назвать "Санёк", по авторству Хорошая, и очень правильная мысль! Мне ему еще и предвак предстоит сделать.

Автор:	Зигфрид [ 04 мар 2025, 00:38 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
гаррик писал(а): Зигфрид , а можно ссылку на первоисточник . Что то я заинтересовался . https://www.redcircuits.com/Page177.htm

Автор:	гаррик [ 04 мар 2025, 18:01 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Спасибо !

Автор:	Зигфрид [ 07 мар 2025, 00:45 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Что нибудь получилось?

Автор:	Phlanger [ 07 мар 2025, 11:56 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Зигфрид писал(а): Корпус он сам сделает Но вот радиатор-то надобнобы стоймя. И ничего под него не подсовывать...

Автор:	Зигфрид [ 07 мар 2025, 13:29 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Да все так. Согласен. Конечно же надо бы , и правильно будет, радиатор стоймя поставить. Но это макет. Что было под руками, на то и прилепил. Мне нужно было убедиться, что усилок хорошо звучит. Убедился. Хотя, у 21ого Сугдена, радиаторы располагаются именно горизонтально! И ничего. Работает, и денег стоит как чугунный мост. Хотя горячий, как раскаленный утюг. Когда же усилок будет помещен в корпус, то и радиатор будет другой , и стоять он будет правильно. Хотя и при таком раскладе, не сильно греется. Горячий конечно, но рука держит. Вчера мне звонил обладатель. Гоняет его с утра до вечера. Полет нормальный.

Автор:

Зигфрид [ 27 мар 2025, 12:55 ]

Заголовок сообщения:

Простенький усилитель с отличным звучанием . А класс

После первого макетного варианта, появилась необходимость сделать ещё несколько ( 4 ) подобных . Только уже , что называется , под ключ. Вчера закончил очередной . При монтаже не использовались экранированные провода. В первом , макетном , варианте, я на выход ставил КТ 805 + КТ 829. С ними не было никаких сюрпризов. В этом усилителе на выход поставил КТ 805 + импортный Дарлингтон ( у меня кончились 829 ). Один канал возбудился. Пришлось корректировать . Не приятность , однако. Но в итоге, всё теперь нормально. Проверка импульсом показала абсолютную устойчивость, без каких либо выбросов . По звуку всё отлично. Никаких шумов, и никакого фона.

Вложения:

IMG_20250327_122729_edit_1429073606031.jpg [ 189.39 КБ | Просмотров: 1899 ]

IMG_20250326_130146_edit_1724676682027.jpg [ 378.65 КБ | Просмотров: 1899 ]

Автор:	operator [ 27 мар 2025, 13:05 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Чего радиатор то снова не феншуйно?

Автор:	Зигфрид [ 27 мар 2025, 13:24 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Да, нормальный радиатор. После 3 часов прогон, он нагрелся не больше 60градусов. Рука держит спокойно. Да, и много у меня их.

Автор:	operator [ 27 мар 2025, 13:26 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
У меня на МЦ Филипс такой же узкий радиатор стоймя поставили. Четко от нижней панели, до верхней, по всей высоте, а ней эстэкашечка приютилась

Автор:	Зигфрид [ 27 мар 2025, 13:39 ]
Заголовок сообщения:	Простенький усилитель с отличным звучанием . А класс
Можно было вообще транзисторы прилепить на днище корпуса. Я так на Праймере видел. И ничего, работает. А класс должен быть горячим. Иначе это не А класс Но звучит , зараза, очень хорошо! Даже на обычных АС, с чуйкой 86 — 88 дб. А если АС за 90 дб, то туши свет!!!! Да и мощности хватает вполне.
