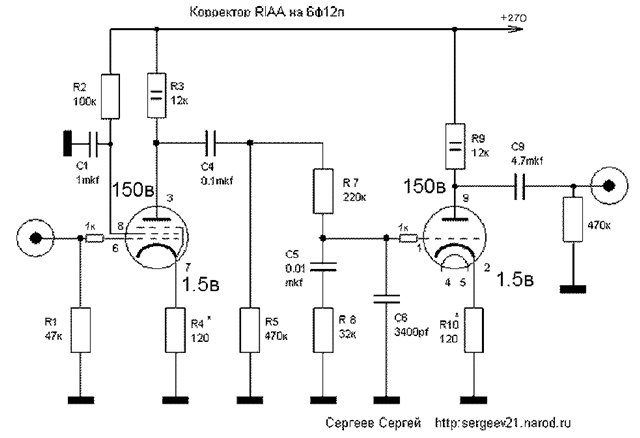

Наверное, все в курсе, что я пользуюсь самодельным фонокорректором на 6Ф12п по схеме Сергея Сергеева.

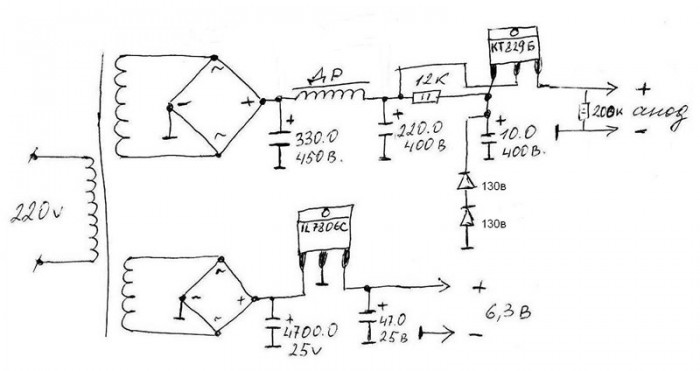

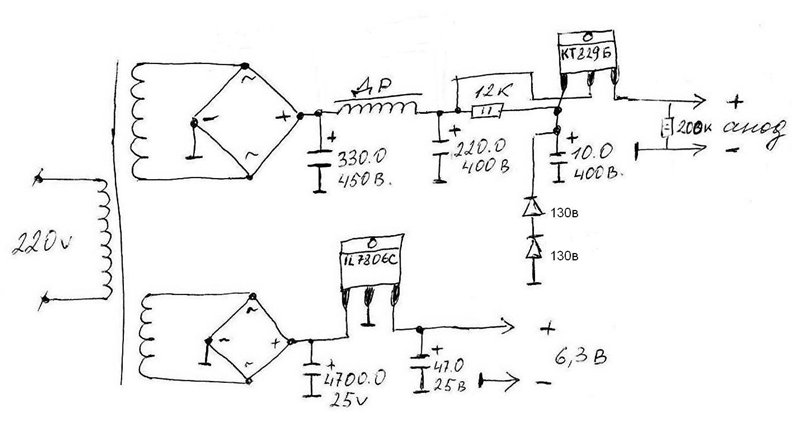

Блок питания для него собран по нижеприведенной схеме:



Есть заметный фон (гул). Явно что-то лезет из сети. В паузах между трэками слышно прям отчетливо. Хочется заметно снизить его уровень, но пока не знаю как. Может посоветуете несложную схему фильтрации, подходящую для него. Можно в разрыв с существующим БП. Можно вообще замутить новый.
Устал уже бороться. Хотя, вроде все сделано более-менее по уму - разводка звездой, шины. Транс - тор. Экранировка входных и выходных цепей. Чо ему еще надо?

Алексей,а сколько пульсаций по анодному и далеко анодник от корректора,бублики по моему опыту гадят в эфир прилично...

Унести БП в отдельный короб.

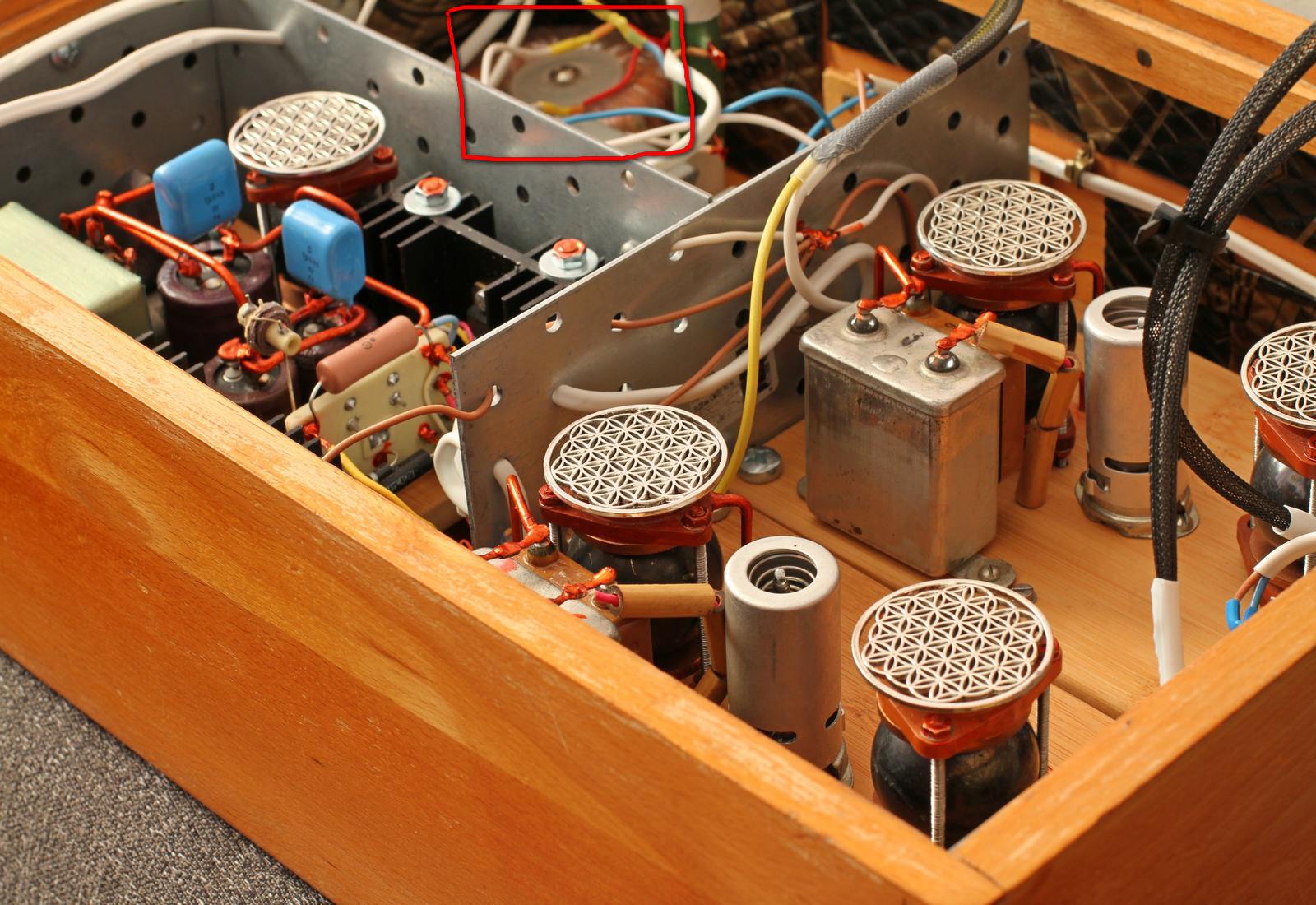

На фото пометил местоположение транса. БП еще отгорожен железками (какой-никакой кожух )

Была такая мысль, но пока пытаюсь решить эту проблему, чтобы не растрачивать потенциал корпуса впустую (он итак не маленький, а тут еще выносной БП будет).

не считается))
монтаж на дереве? Лампочки могут ловить вибрацию от транса

так надо смакетировать и все ясно станет.

Вынести транс на проводочках на 30-50 см и все станет понятно,если что у меня так и было...аж 2 раза...

А плата БП (точнее, дроссель на нем) может являться источником фона? Как-то не хотелось и его вытаскивать тоже...

Сделай первый шаг...а там видно будет..

Все понял. Спасибо! Надо завтра этим и заняться...

Для начала по тумблёру в цепи накальной и анодной обмоток - и тщятельно подёргать. По очереди. Потом глянуть, как прокладена земля. Керамики на мосты повесить. 330 и 220 мкФ поменять местами. КТ829 поменять на полевик и глянуть, не генерит ли он. Дроссель там строго ни о чём, если быть точным...

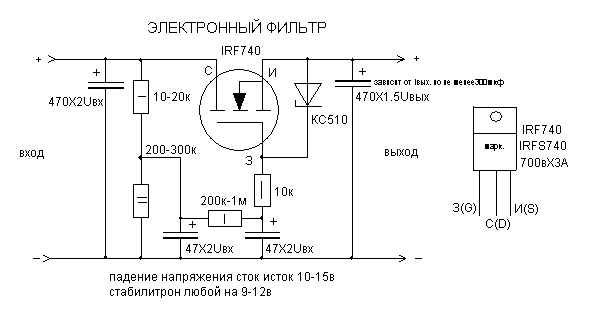

Деревянный корпус очень красивый, но для фонокорректора малопригодный. Трансформатор нужно вынести за пределы корпуса. Для подавления пульсаций, можно применить такой электронный дроссель :

http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/6F/6F12P
выбрать из ведра подобных как пишут по ссылке

Эх, где бы это ведро еще взять?...
Я свои за деньги покупал - на Истоке.

у меня тоже 2-й ламповый корректор (но не по причине фона)

Вынес трансформатор почти на метр, один хрен фонит...

Алексей,фон 50 или 100 герц,форму помехи покажи...Алексей,а сколько пульсаций по анодному.
Между 1 и 2каскадами хорошо бы RC цепочку по питанию...

Если бы было, на чем посмотреть... Так и не купил я себе осцил...

Но на слух больше на 50 похоже...

Блин... ну что сказать,без осцила совсем беда...

Дмитрий Олегыч, в чем суть данной операции? Я не совсем понял. Если отключить накал - оно будет работать штоле?

Это не дроссель.
С плюса правого конденсатора на сток полевика хорошо кинуть какойнть диодик вроде 1N4006.
Десять килоОм в цепи затвора многовато. Лучше один или ноль пять.
В зависимости от применённого полевика и многих других обстоятельств такая штука иногда генерит на мегагерцах, совершенно убивая например приём на стоящем рядом УКВ-радиоприёмнике. Иногда помогает конец стабилитрона перепаять с затвора на нижний конец идущего на затвор резистора. Иногда помогает прицепление примерно тысячи пик керамики между затворои и истоком.
не припомню, чтобы мне их подбирать приходилось. Да и вёдер как-то не было... Там главное, купить десяток правильной конструкции. Не звенящих. Вот это - да, резко заметно.

...нижние концы R4 должны не гулять хрензнаитгде, а идти на сигнальную землю входных гнездов кратчайшим путём.
Ну и источник фона сопсно поискать. Для начала тумблёрами...

Если раздельно отключать по очереди анодное напряжение и накал - иногда становится намного понятнее, от кого из выпрямителей фон.

...да, а вход-то замкнут при всём этом фоне, или как?

Проигрыватель к нему подключен.

из всей писанины это лучшая рекомендация... пару сек будет работать
ну можешь от АБ накал запитать
совсем не могу понять с какой целью накал выпрямлен, застабилизирован, а минус на корпус зачем?
логичнее питать переменкой, обмотку иметь со средней точкой(на худой пень искусственную создать) , которую на землю, разумеется все "земли" конструкции собрать в одном месте

А мне почем знать? Не я же автор схемы. Этот корректор многие собирали, в том числе один чувак с РТ20 (он и нарисовал схему БП). Все довольны были, хвалили звук. Проблем вроде во время отладки не возникало (за исключением звенящих ламп у некоторых).

на накальной обмотке сколько вольтов?
мульт корректно переменку измеряет?

На холостом ходу или под нагрузкой замерить?



Полагаю, что вполне. Мульт не самый дешевый.

вот прямо в штатной фонящей схеме

Замерил - 223 вольта.
