Это тоже не помешает.

Надоели эксперименты..Хочу в корпус и...наслаждаться.



А если его там нет.И по схеме не было. Поставить??? Какой номинал??
Если применительно к схеме "Ланзара" то там стоят резисторы по 2,2 Ома.

У Ланзара базовые резы стоят для выравнивания базовых токов параллельно включенных транзисторов, характеристики которых ,все-равно не совпадают, потому и в эмиттерах ставят.Ставить можно от мин. до 10 ом.Боюсь, не поможет здесь.

Между базой и коллектором впаяй конденсатор 60...100 пФ. Возбудов не будет.

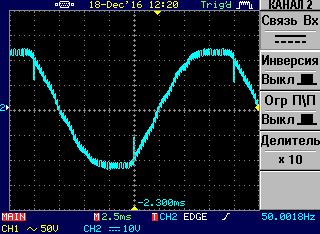

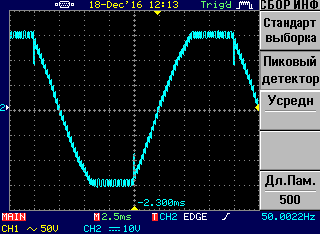

Как то взгрустнулось сегодня. До корпуса руки не доходят. Дай думаю ткну осциллом на выход трансформатора который питает выходные транзисторы, а то все о питании говорят, и о питании.
Ткнул....

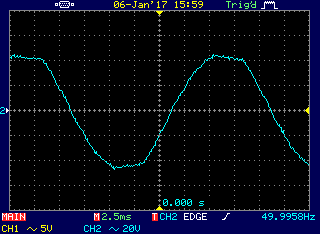

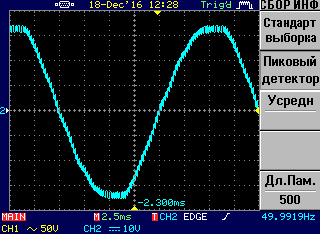

Вот такая синусоида на другой обмотке питающей усилитель напряжения. Транс тот же.

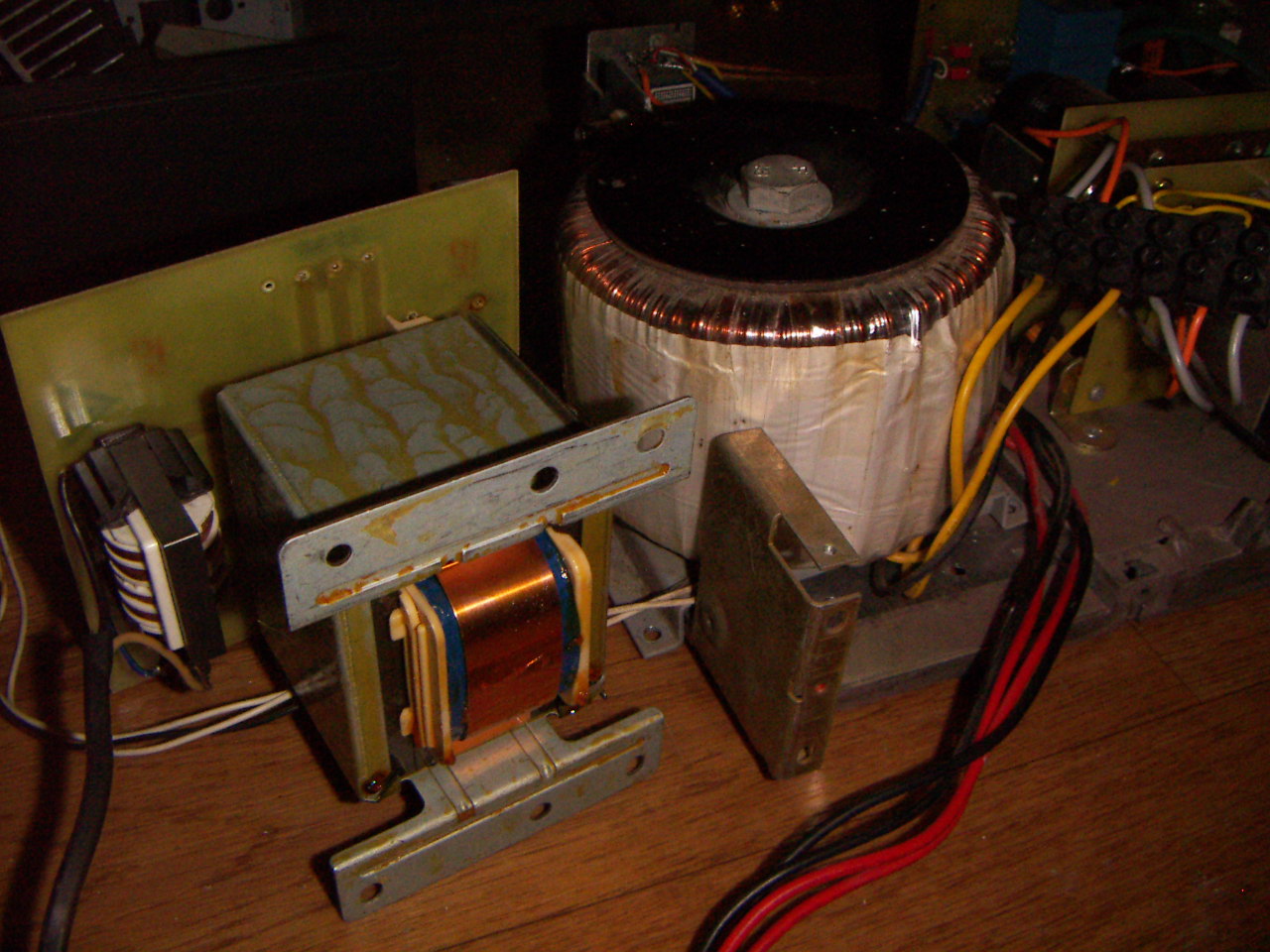

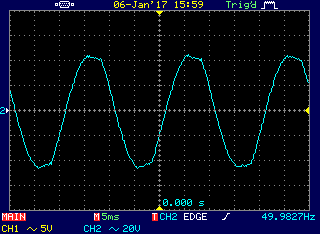

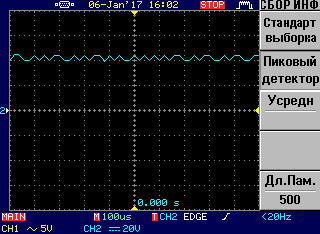

Ну и тупо для сравнения ТН-36 с диодным мостом и небольшим конденсатором.

В чем проблема первого транса? Перегрузка, насыщение или...?

Мощи транса не хватает, вот и поджимаются вершинки. Усилок на полную был включен? На резистивную нагрузку?

алек-сей, Ну и тока не хватает тупо. Меняй транс минимум на 1.5 раза мощнее.

Усилок был просто включен, прогрет, подкорректировал постоянку на выходе и дай думаю ткну...


Не зря Одеон купил

А иголки откуда берутся ? Диодный мост гадит?

У меня диоды зашунтированы конденсаторами, всегда, иголок нет.

алек-сей, Да. Надо или шоттки ставить тогда шунты на диодах не нужны и обязательно на вторичку в диагональ диодного моста снаберную цепочку ставить , кстати рекомендую не один мост если вторички раздельные а два и соединять после мостов и подмагничивание трансформатора по вторичке не будет .

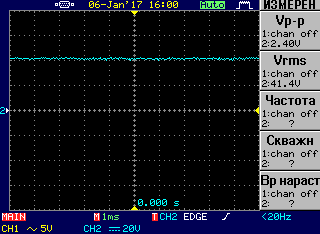

Ну вот другое дело.
Правда напряжение питания повторителя стало 42,5 вольта.
Посчитал ток покоя 42,5Вольт/75 Ом =0,56 А, не хило.
Прогрел в холостую, постоянка на выходе встала в норму.
Решил послушать. Звук весьма порадовал, но...не долго.

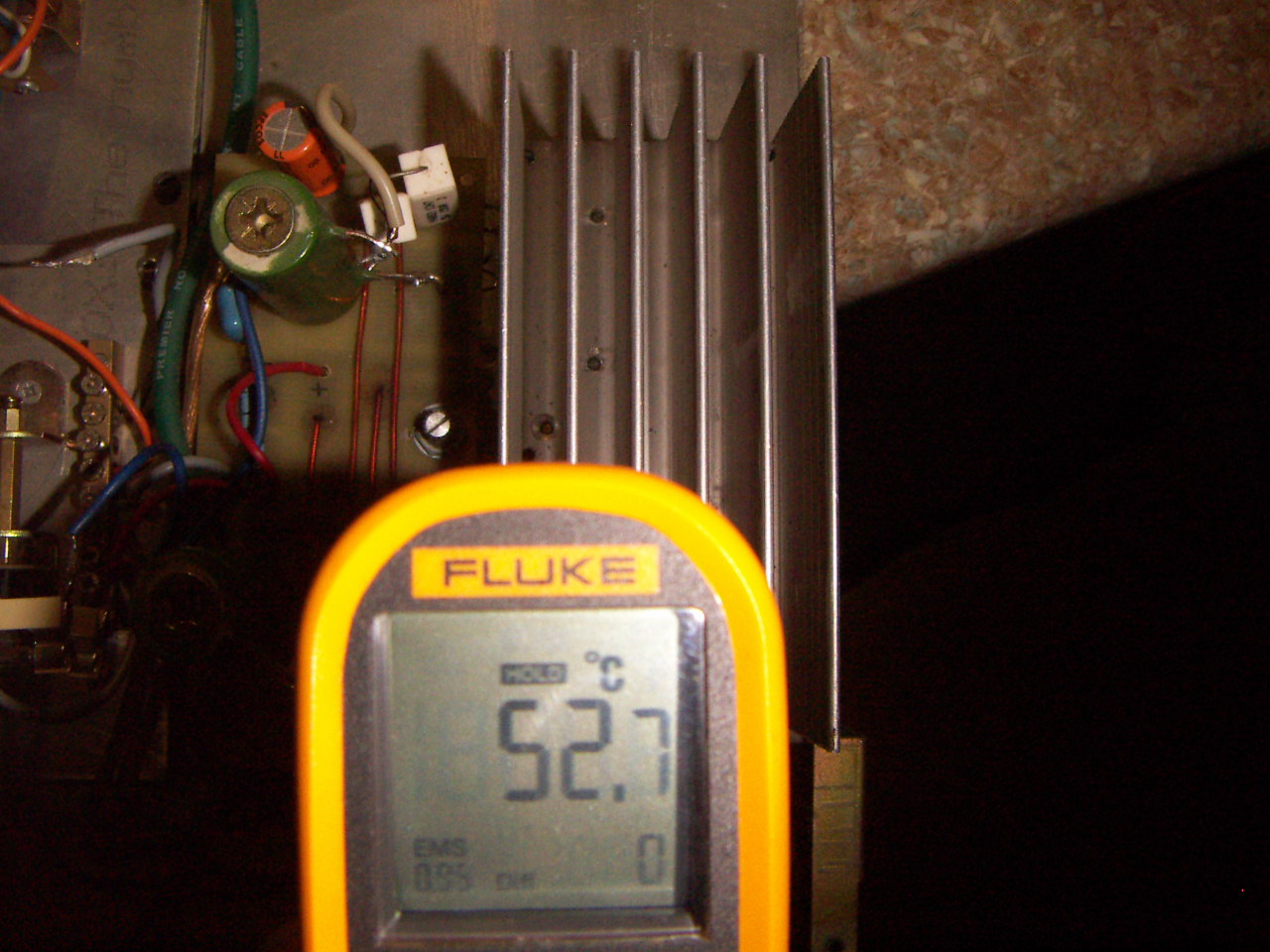

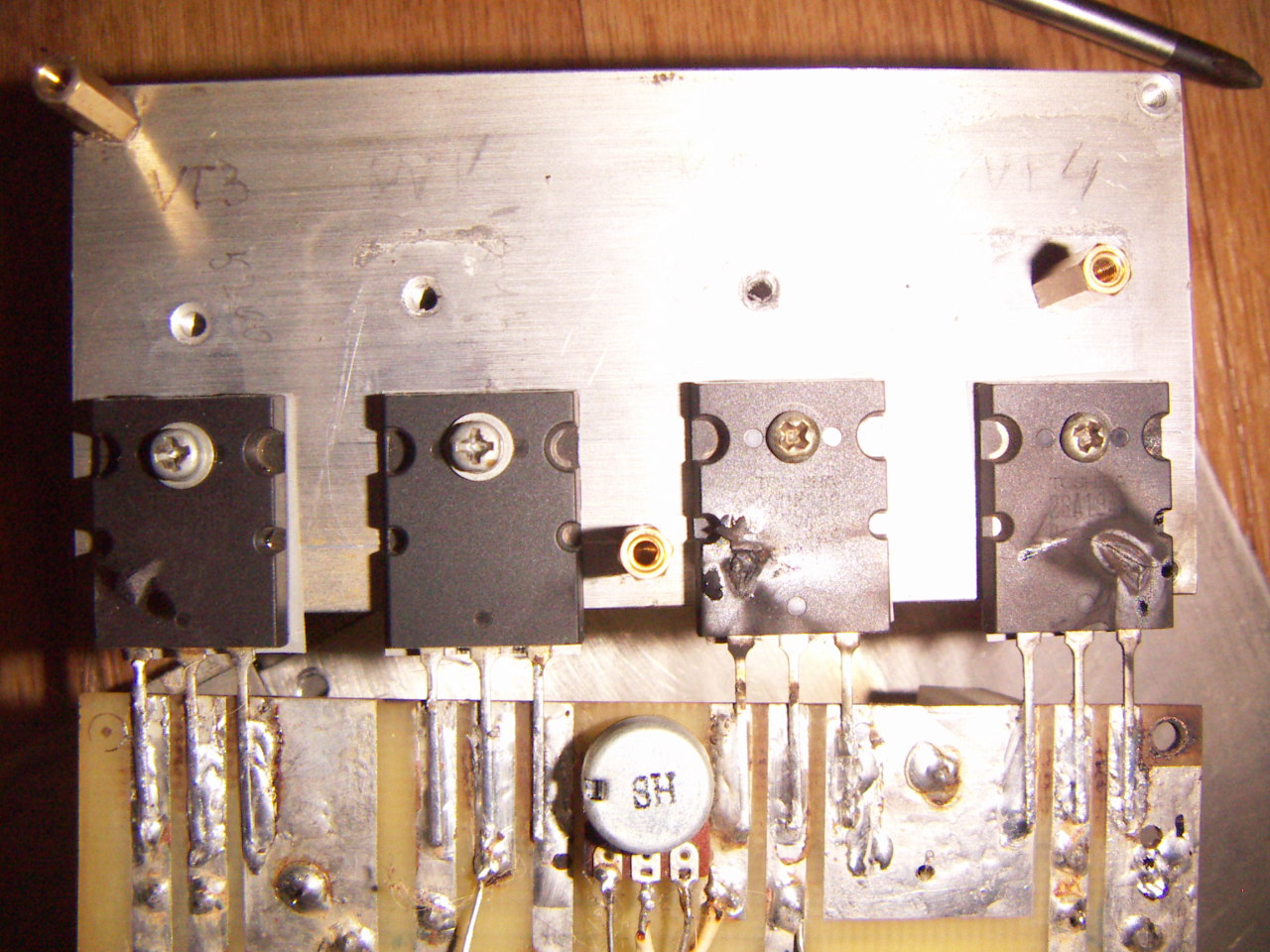

Ну вот так. Пыхнуло знатно. Один канал живой. Странно, что радиатор грелся как обычно до 50 градусов и ни что не предвещало беды.

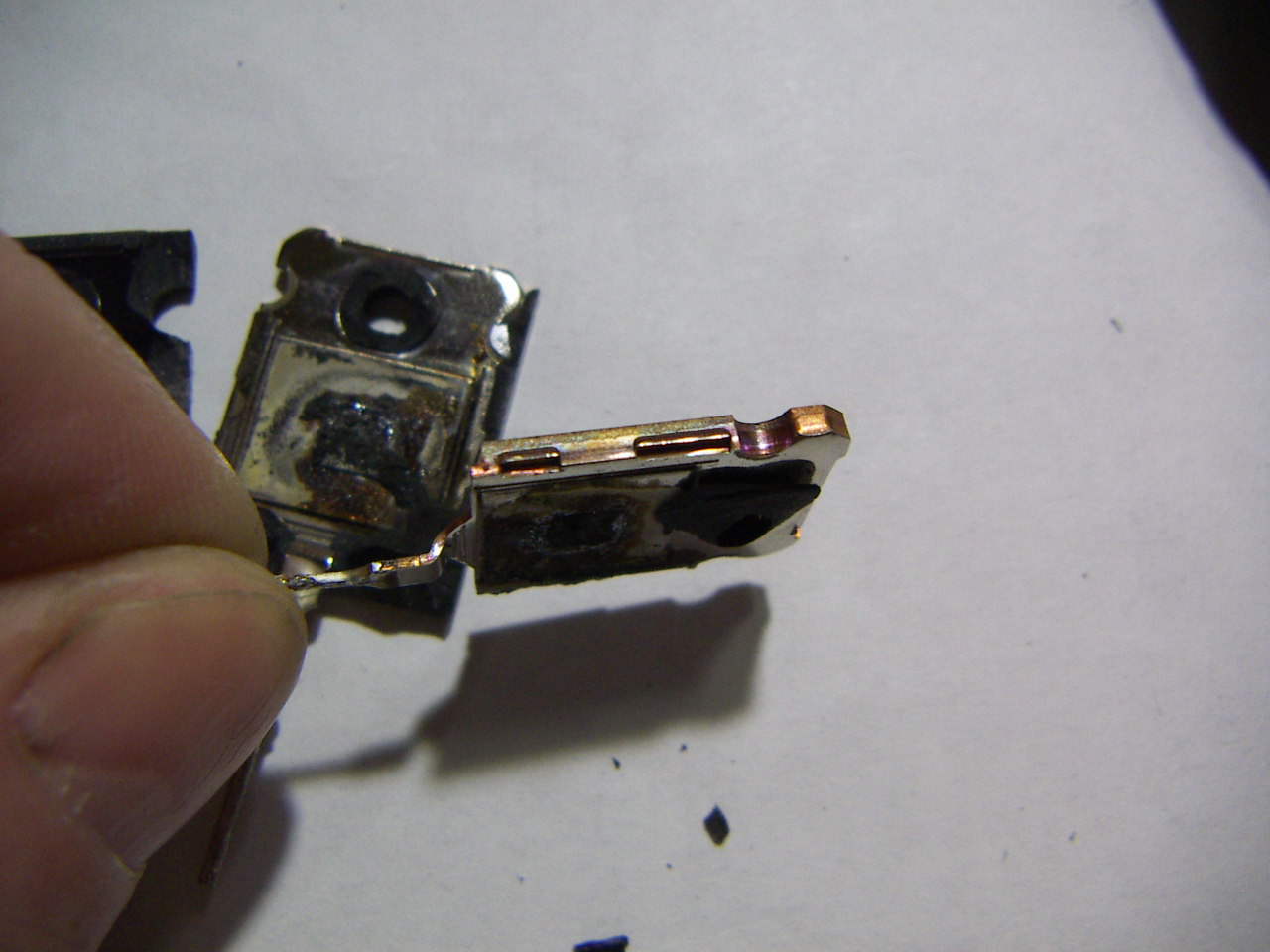

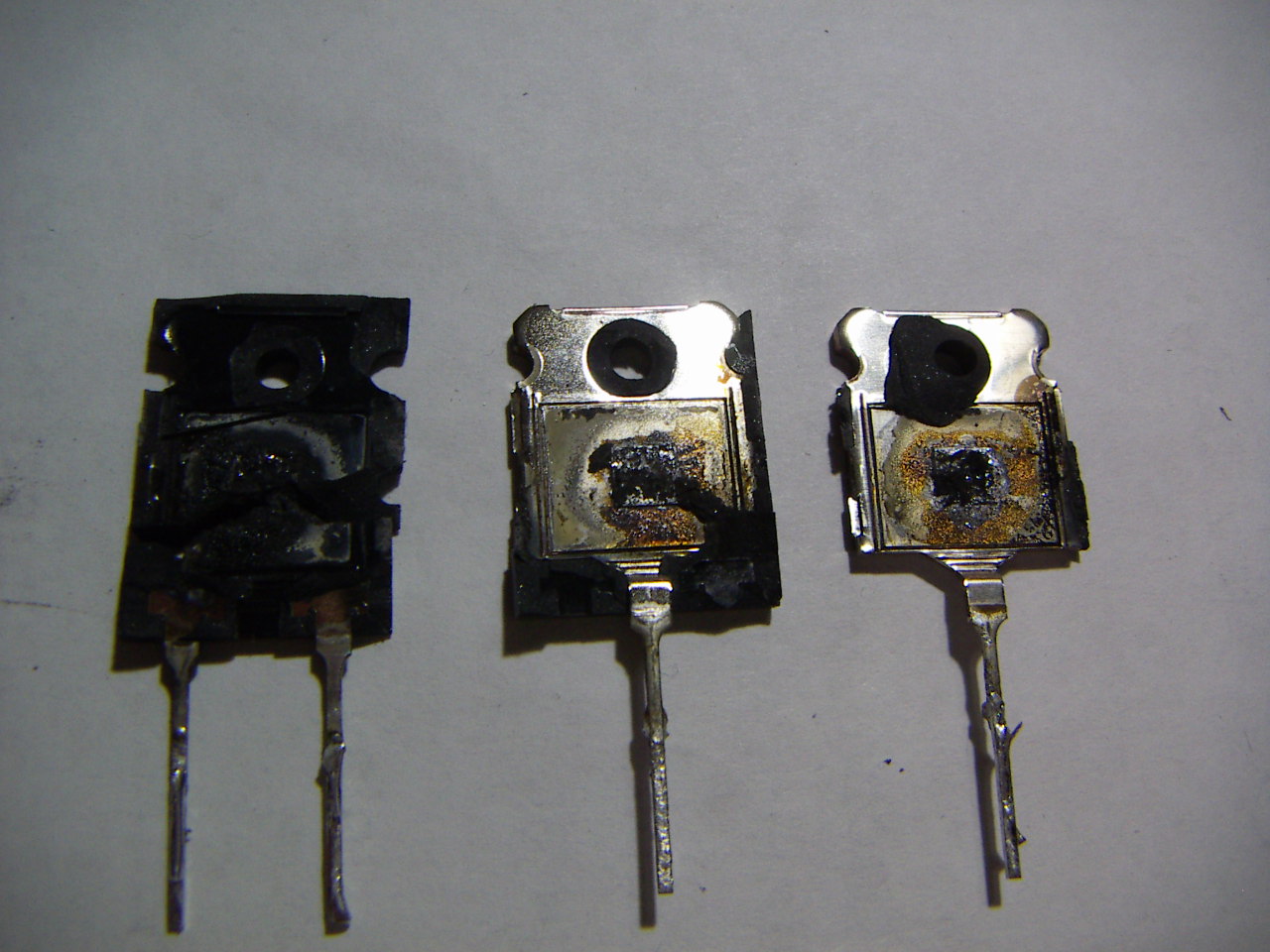

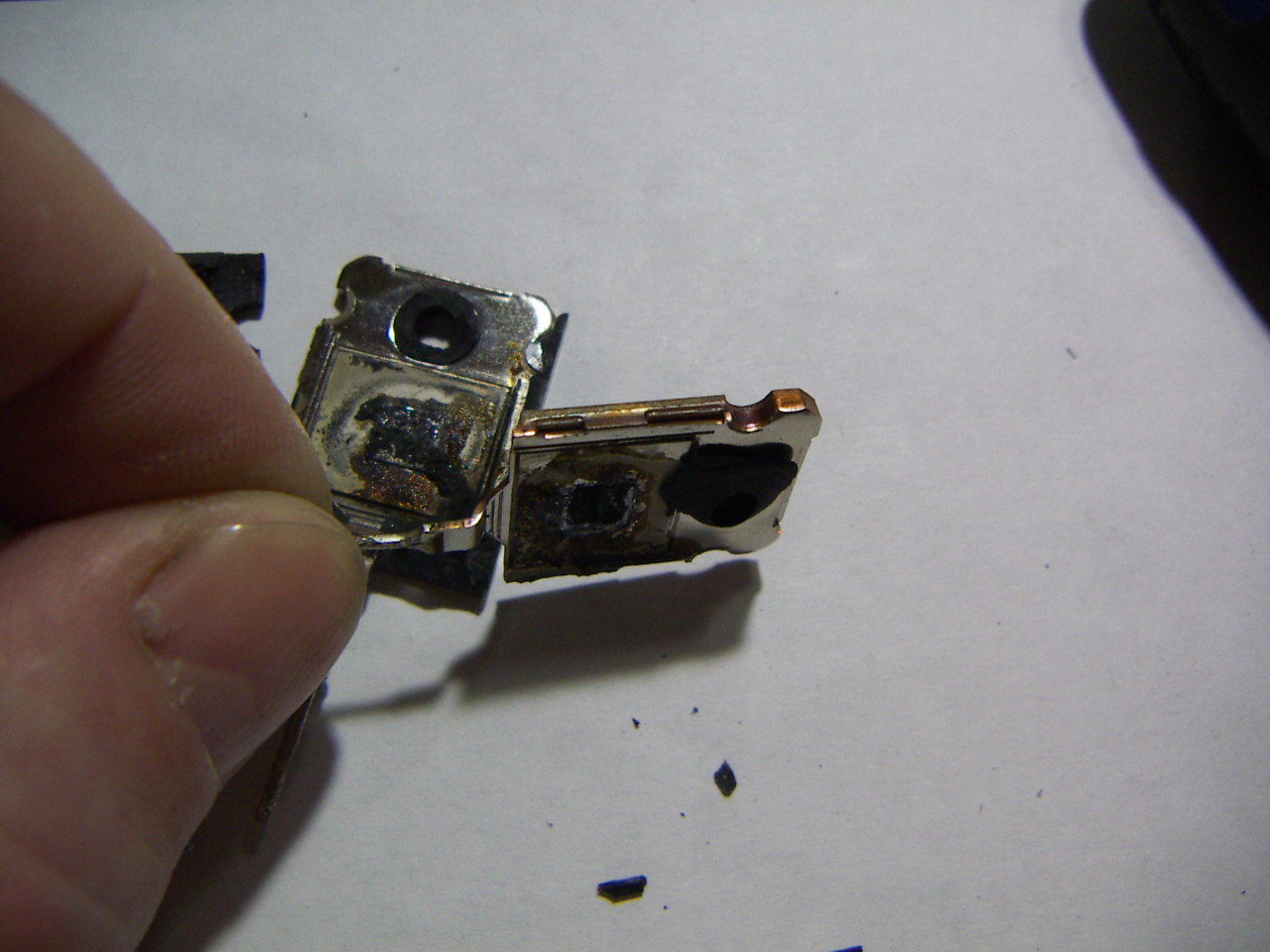

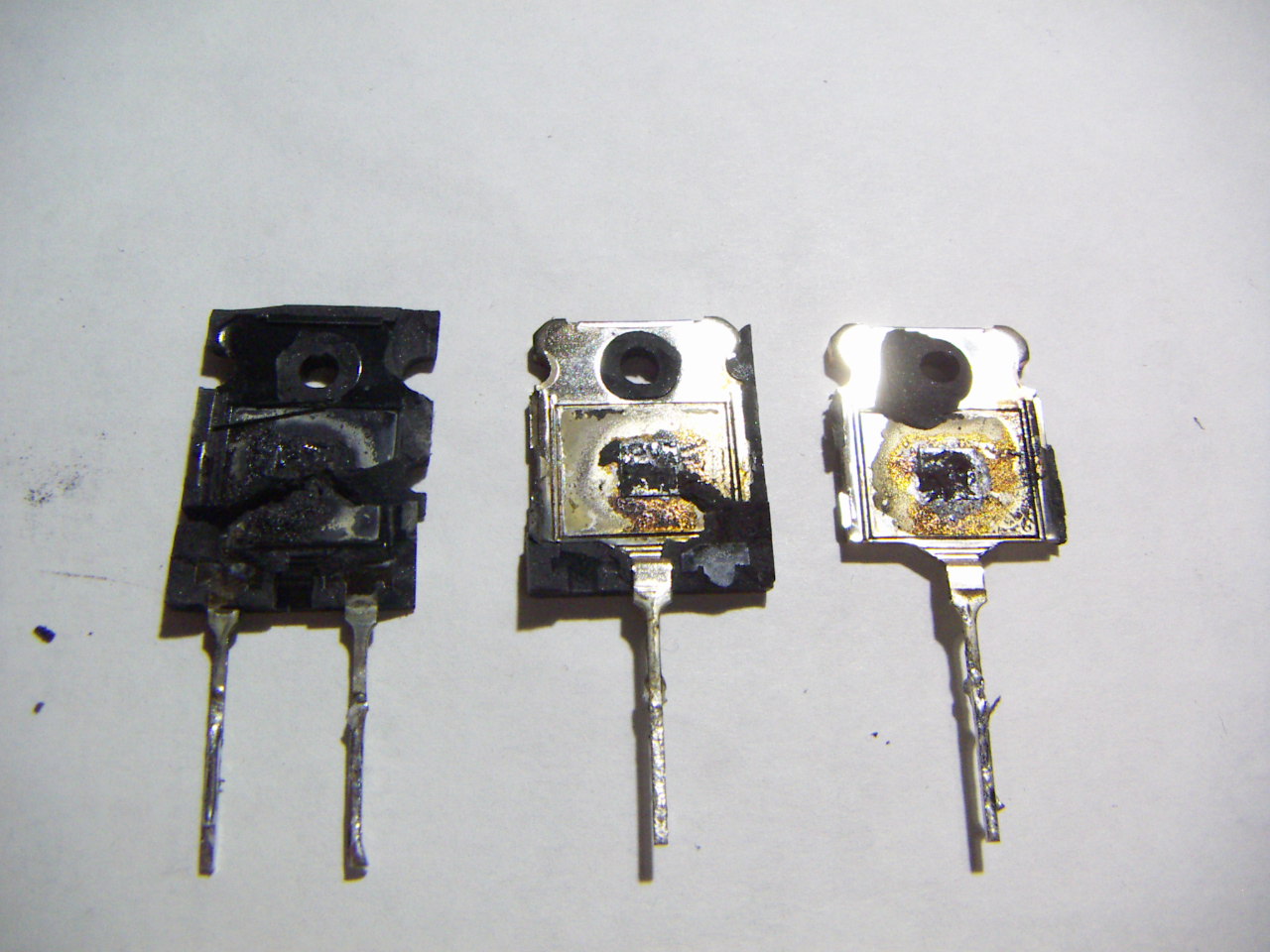

По случаю препарировал транзисторы. На вид даже не подделка, кристалл 5х5 мм.

Поправлюсь, надо на 150 ом было делить, 0,28 ампер ток покоя каждого канала.

Несколько раз тоже пытался сделать параллельный повторитель на 5200/1943, даже при точном подборе пар транзисторов , каскад ведет себя нестабильно, неоднократно без причины вылетают пары из-за быстрого разогрева, хотя перед этим работают нормально , резисторы ставил 150ом. Цобель на выходе всегда был, ноль устанавливался , никаких признаков нестабильности , музыка играет часами, и вдруг - бац и конец паре выходников. Сжег несколько пар и плюнул на эту схему. Может быть , конкретно эти транзисторы 5200/1943 не подходят для этого варианта, они довольно высокочастотные. Далее использовал для выходного каскада на БТ классическую схему двухкаскадного повторителя на комплиментарах бд139/бд140-5200/1943 с терморегулируемым смещением, она кстати и звучит с лчшим разрешением и на мой слух гораздее вых каскада на любых полевиках. Применял в гибридниках.

алек-сей,
Существуют стандартные грабли с 1943/5200 (и 1302/3281). Они заточены под применение в двухступенчатых выходных каскадах,довольно высокочастотные а в трехступенчатых же каскадах их довольно часто нужно "душить ". Простое решение но не гарантирующее протекание сквозного тока из за него они и дохнут увеличить резисторы в их базах до 10-12 Ом, радикальное - заменить на MJL21193/194, моторола более "добовая" и не склонная в ВЧ фортелям.

Есть еще в заначках 4 пары. Попробую

есть только 200 пф и выше. И
поставлю.

Это если совсем плохо будет, дороговаты заразы....

Звук повторителя мне нравится, особенно понравилось с новым трансформатором и увеличенным током покоя.
Он стал еще более осязаемым, более живым . С чем это связано, не знаю.

в базу транзистора ?

В эмитер, разумеется, в базы вообще не пробовал.

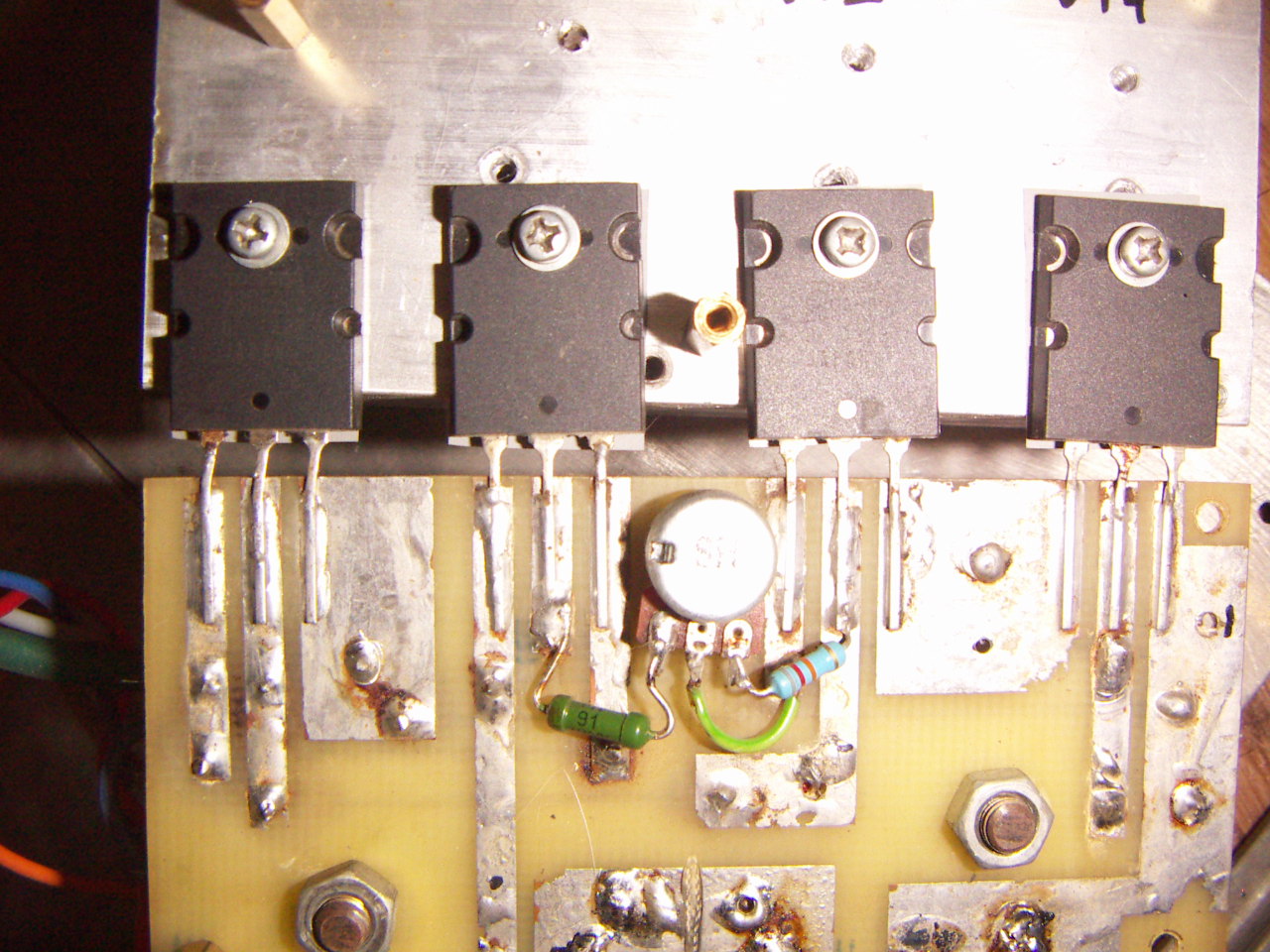

Переменник, для выставления тока, думаю, другой надо. Я ставлю многооборотные, т.к. от скачка сопротивления, возможны такие неприятности, как у тебя. Лучше, выставил ток, выпаял сопротивление, замерил и наиболее близкий номинал из постоянных подпаяй.

Переменником я выставляю ноль.

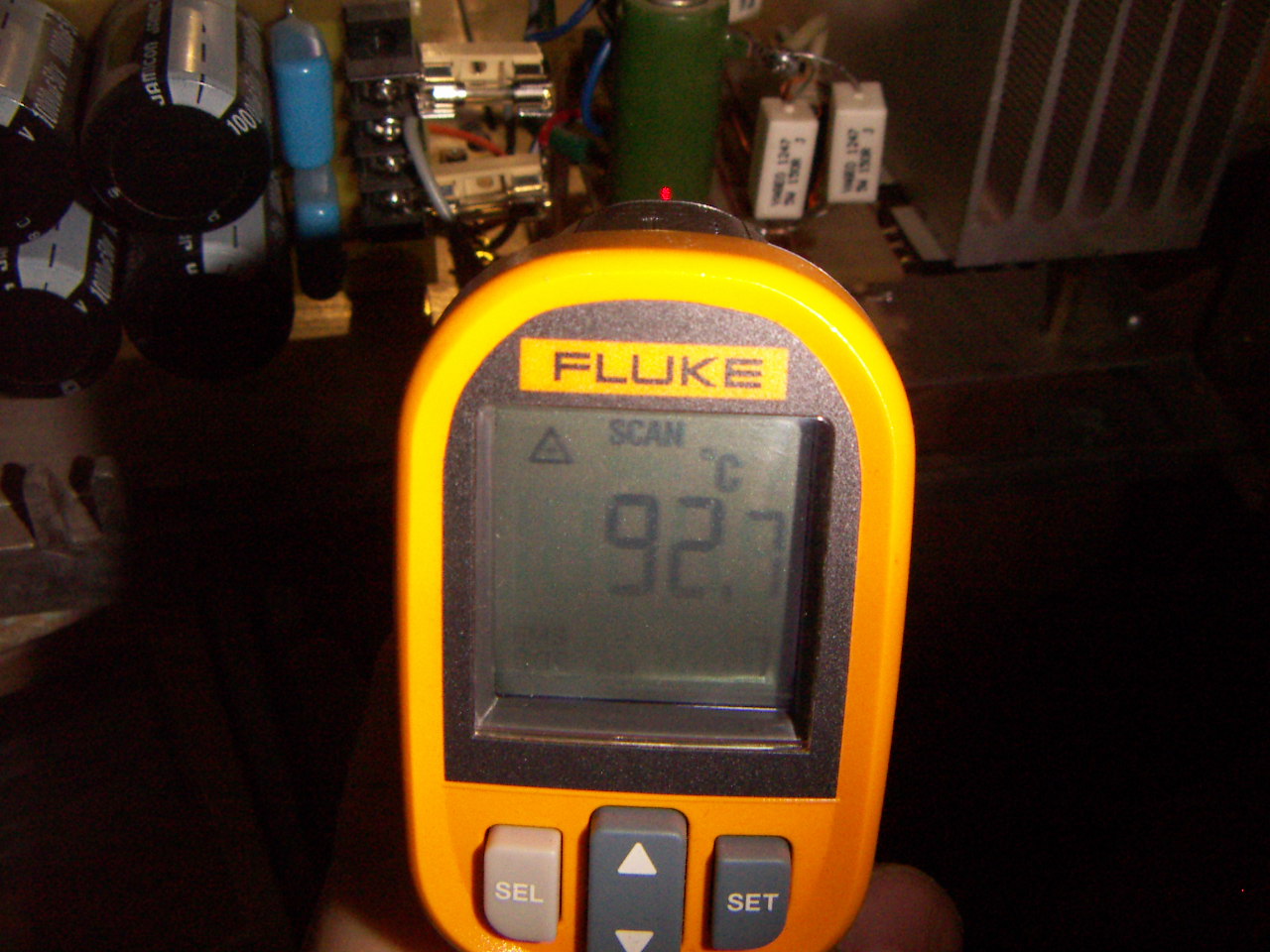

Ток покоя (если верить книжке)устанавливается резисторами R1,R2,R3,R4. Они в данный момент номиналом 75 ом, мощностью не менее 10 ватт. Греются....до 100 градусов. Конденсатор вольтодобавки стоит 1000 мКфх35 вольт.

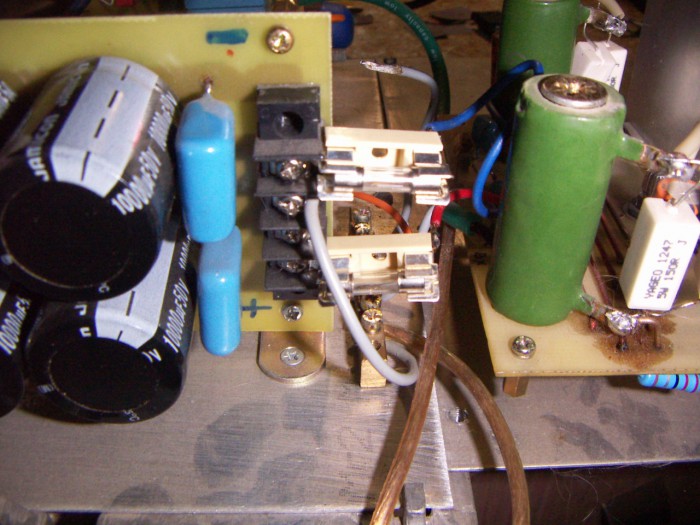

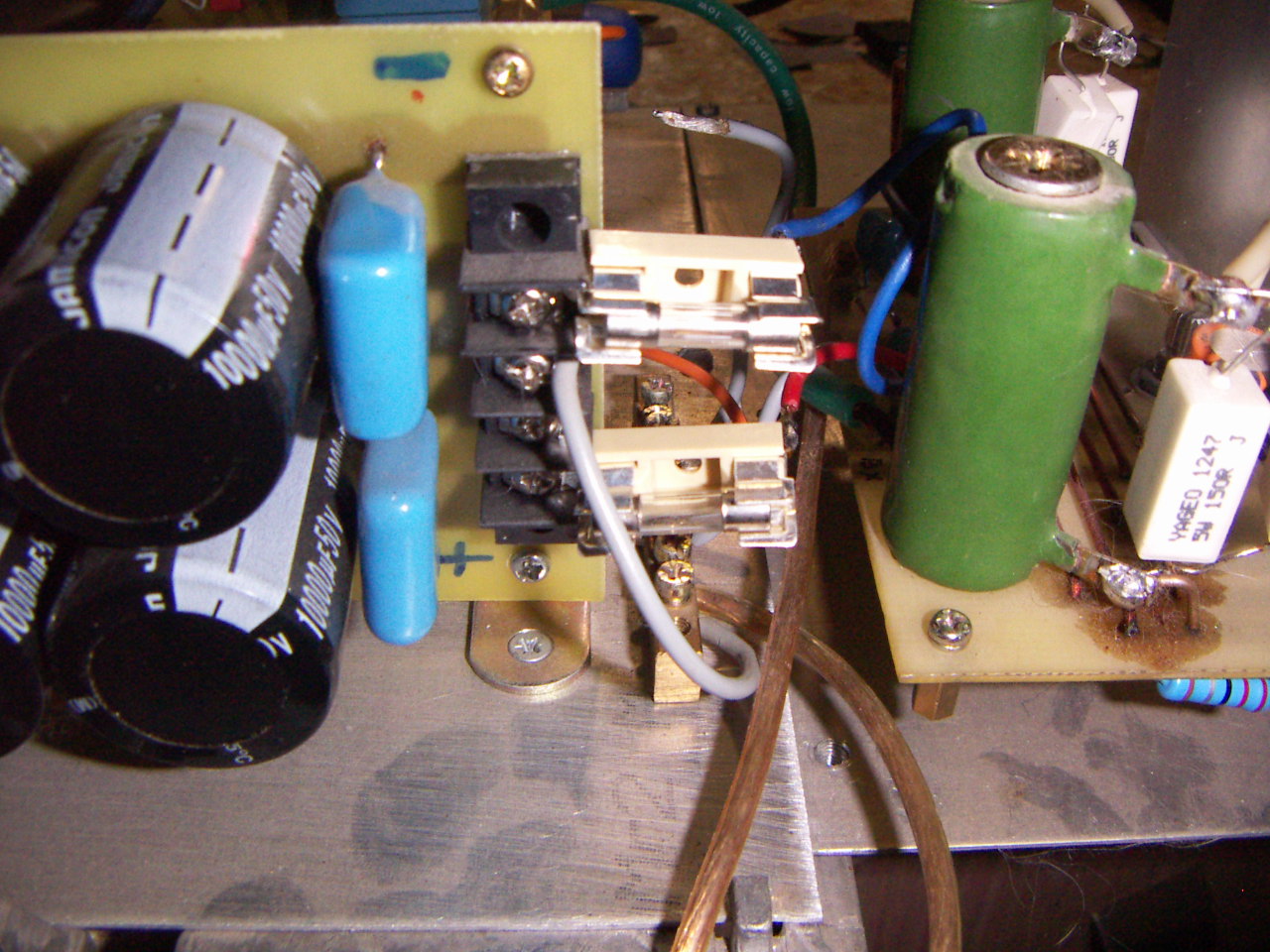

В оставшемся канале поставил в базы VT3,VT4 резисторы 2,2 ома и на каждый транзистор база-коллектор поставил емкости по 200 пф. И на конец то поставил после блока питания предохранители 3 А. Уже помогли.
Погонял синус 1 кГц, после увеличения выходного сигнала примерно до 5 вольт, 4 ватта на 6 ом, сгорел предохранитель в положительном плече. Но за то гармоник практически нуль. Одна палка торчала на 1 кГц.

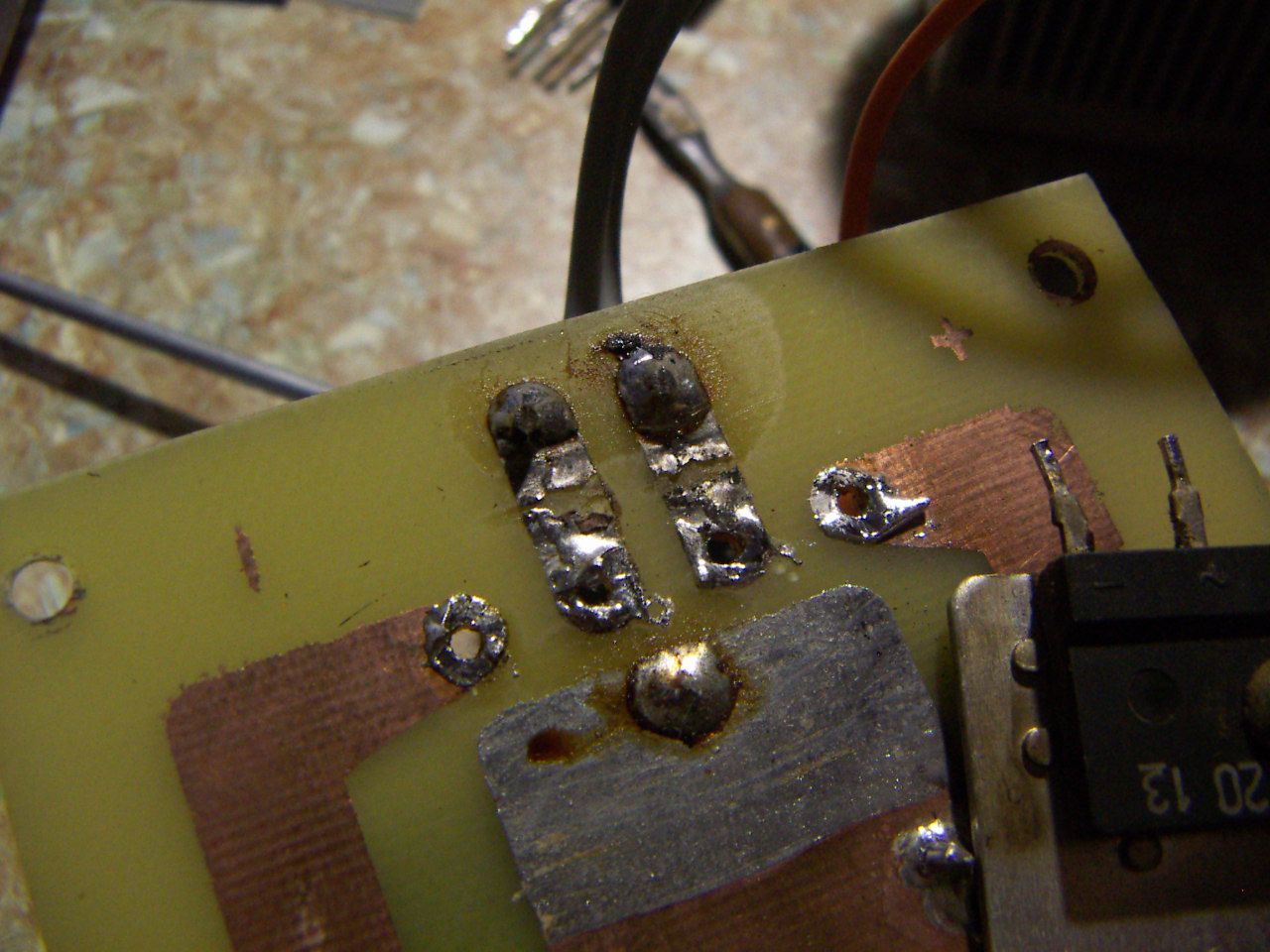

Горевший канал трогать не стал. Там попутно накрылся диодный мост и перегорели дорожки на печатке.
Надо менять кардинально всё, от печаток блока питания до повторителя.

алек-сей, Именно бросить эту кривую схему и перейти к нормальной а это Поверамп от Олег Юрьича и не каких камланий и трясок что что сгорит или сдохнет.

Может быть, может.....

Поверамп , действительно , очень стабильный усь, два года работает , периодически экспериментирую с ним с разными транзисторами , ничего не сгорает и ток покоя и температуру держит стабильно. Но он требует другое питание, радиаторы, конденсаторы , отличные от параллельного. Транзисторы 5200 можно использовать и в Поверампе, я перепробовал разные полевые 240, 1358, 1058, 1530, в результате остановился пока на КТ908А, а для двухтактных повторителей , на мой вкус лучше комплиментары 5200/1943.

Повторитель начал выкидывать фортели после моих замеров на меандре, может тут и поджарил немного транзисторы.

Трансформатор с обмотками 2х31 вольт подойдет?
Радиатор не проблема, есть здоровенный 300х170х30 мм.
А вот кондеры и транзисторы...это да, засада. Из полевых есть IRF510 4шт.

Если не секрет какую схему мучили ?

P.S. И если не сложно, объясните бестолковому. Ток покоя одного плеча 0.28 А. В книге написано, что полное потребления одного канала утраивается. То есть в режиме покоя потребляет 0.84 А. Если я подаю сигнал и постепенно увеличиваю его, общий ток потребления сразу увеличивается или с момента когда нагрузка начинает потреблять больше тока покоя. Сначла А класс, затем АВ. Туплю пи... Это я клоню к сгоревшему предохранителю.

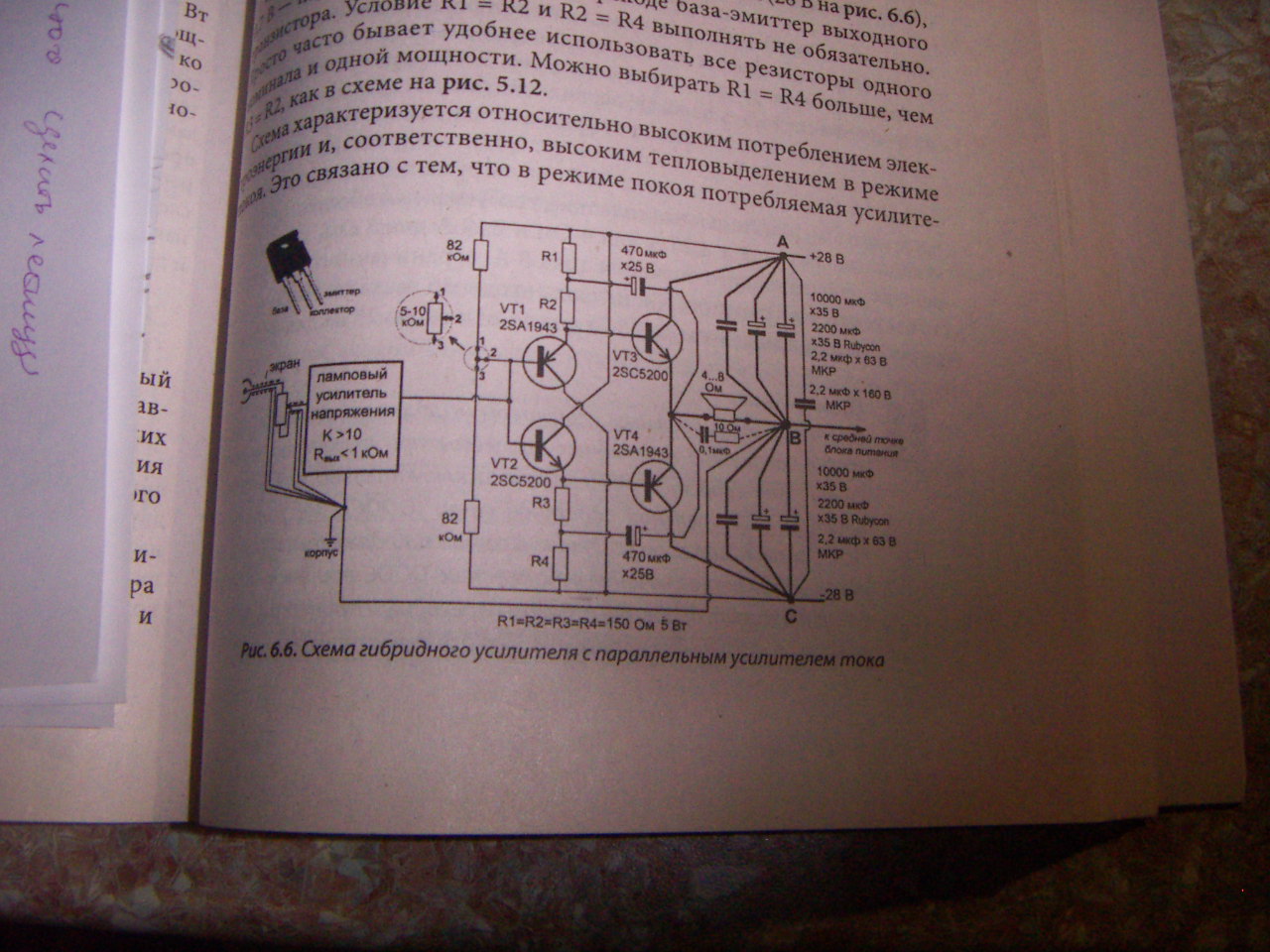

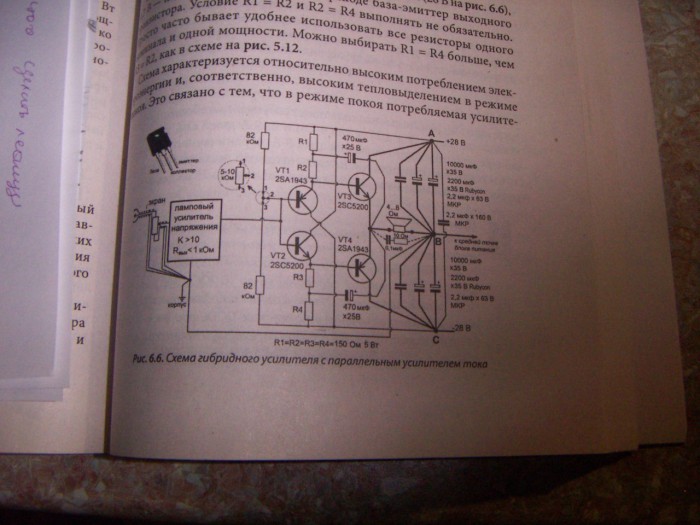

По такой схеме собирали ?

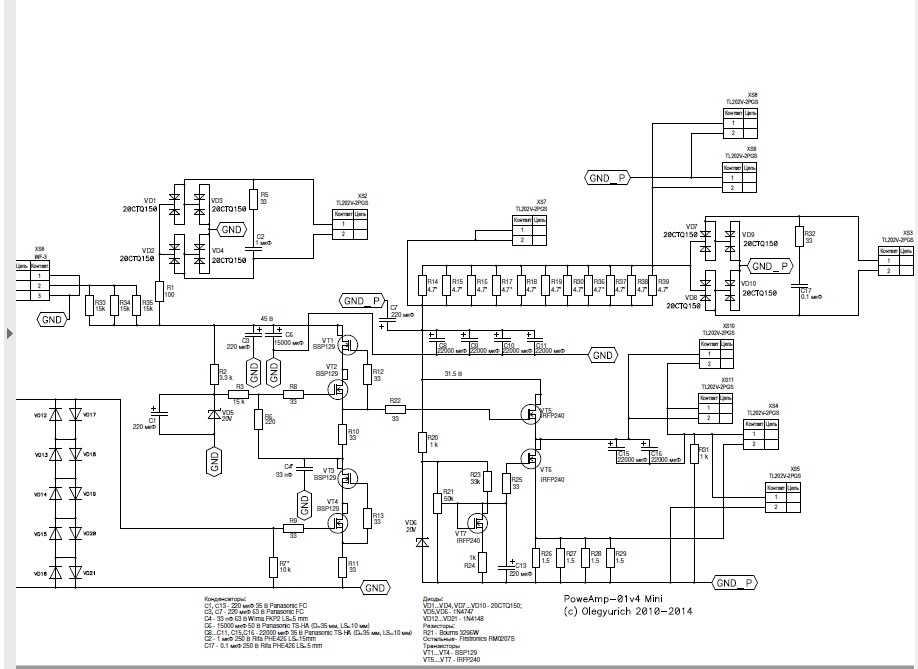

Поверамп можно собирать по любой схеме из темы на Вегалабе, лучше сразу по последней 5-й версии, также можно по схеме, выложенной Олегом Юрьевичем на этом форуме в теме PowerAmp-01, там питание сделано попроще , усложнить и улучшить можно потом при желании.

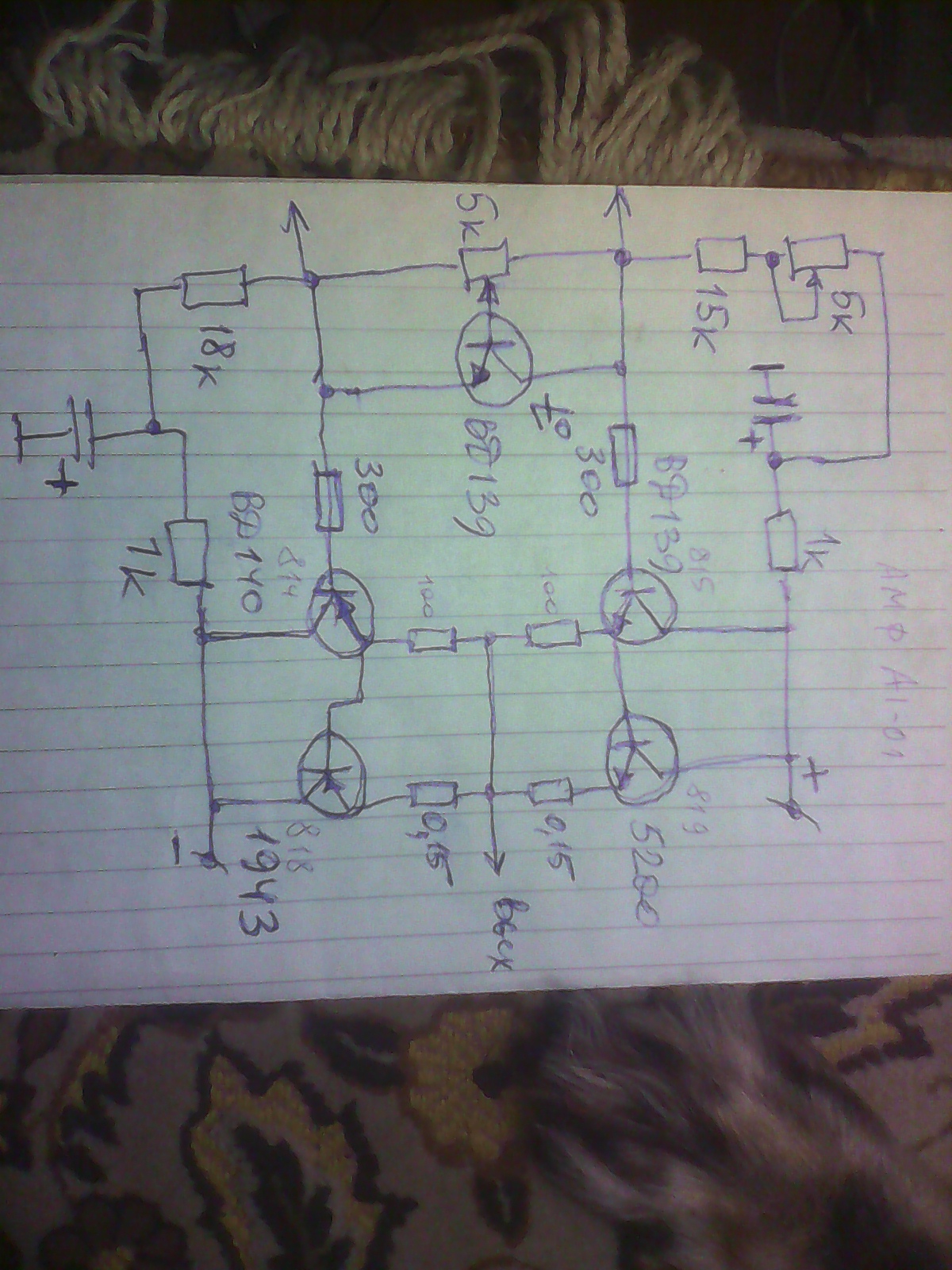

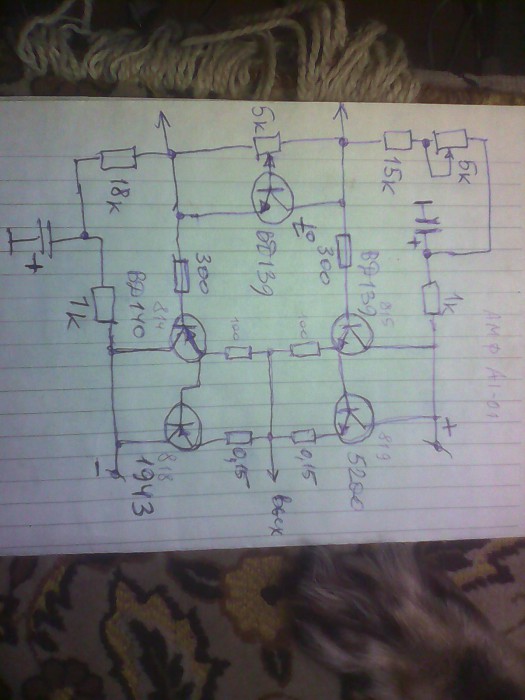

Выходной каскад двухтактный можно взять со схемы любого советского усила, например Бриг-001, или Амфитон А1, вместо кт814/815 и кт818/819 поставить bd140/139 и 5200/1943 , на рис один из проверенных рабочих вариантов.
