Конструкция оголовья - дичь полная!

На дедушке вот эта моделька

Это ещё полбеды. А как быть тем бедолагам, у коих уши не квадратные ?

Як малэньки, ей-богу. Ничего сами не могут.
Берём ножницы по металлу, напильнег...

Проделал все рекомендации



Кондеры по 47 мкФ в оба катода. Резисторы по 1кОм везде, где только можно.
Эффект нулевой. Пока лампа разогревается - прекрасный звук, через 30сек - опять начинает генерить.... сцуко...

Все рекомендации по заземлению входных цепей выполнил: земляная точка одна - на изолированном (от шасси и внешнего короба) медном пруте. Точка максимально близко расположена к лампам. Туда же приходят минусы питания (анодное и накал).



Каким образом заземлять накал по переменному току?

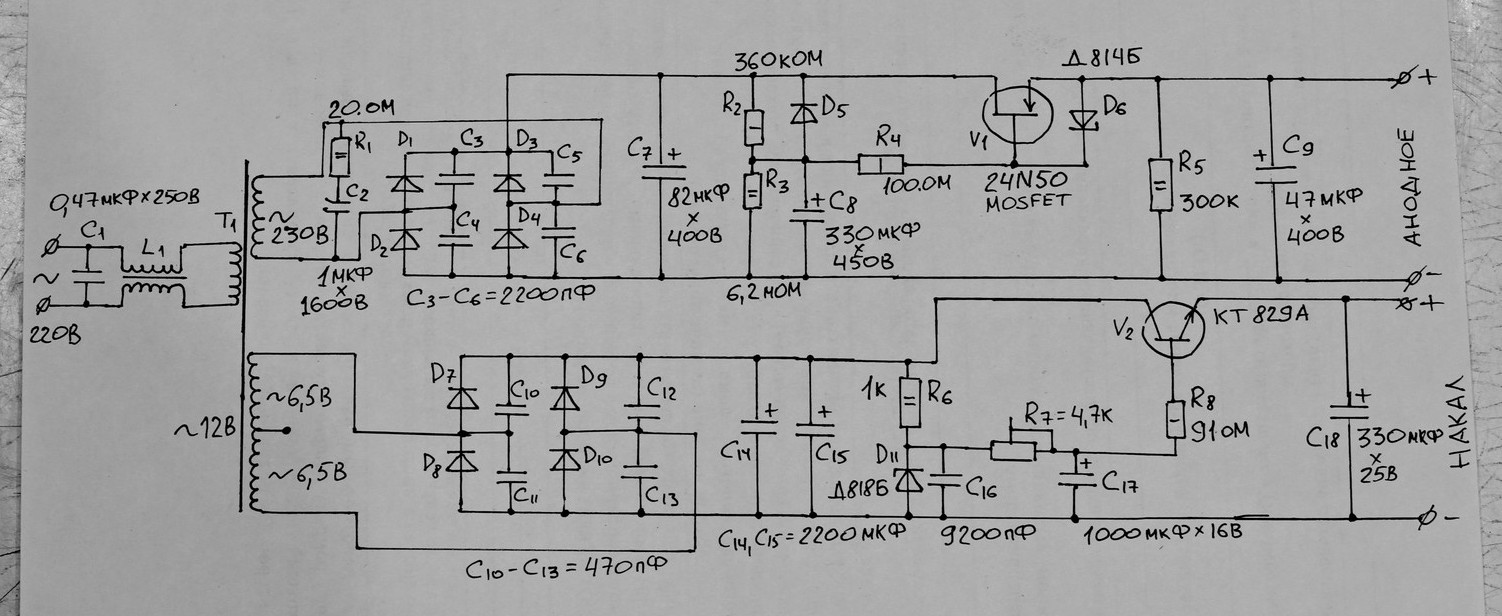

Нарисовал полную схему БП с реального железа. Схему корректора - уже завтра

Вот прямо всё здорово. Тем более, если получается накрутить нужное напряжение накала.
Осталось понять, как там внутри корректора цепь накала связана со всем остальным
Были случаи, когда жужжали мощные полевики. Причём только в некотором диапазоне падения напряжения на них.
Что будет, если при наличии эффекта коснуться отвёрткой точки соединения R4 и D6? Или даже просто верхнего конца D6? Рядом с транзистором?
Только не коротнуть там ничего и самому пальцом на отвёртку не попасть...

...я конешно пардон, у вас что, ни шасси, ни внешний корпус незаземлённые?

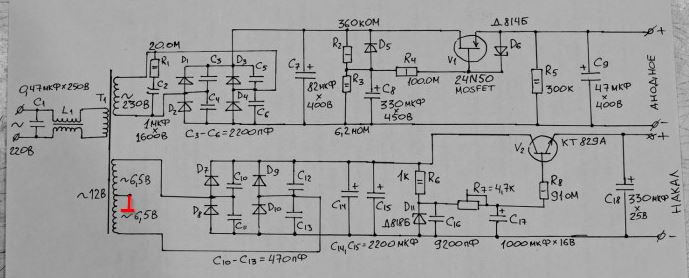

...а, так у вас минус накала сидит на сигнальной земле. Если при этом никто не фонит "от накала" - значит, так и оставляем. Ну он там у вас сильно фильтрованный, слава богу.

заземлено же?

Нет, этот вывод никуда не подключен. Просто две обмотки по 6 вольт, соединены последовательно.

...а вот если у когонть хватит ума и сообразительности сделать так, как пририсовано на предыдущщей картинке - пусть потом расскажет, какого цвета из диодов дым пошёл, а какого из трансформатыра.

Дождавшись самовозбуда, и проводя отверткой даже НАД транзистором (не касаясь его выводов), все схема реагирует как терменвокс - все гудит, меняет тональность. Можно даже рукой провести - эффект тот же. При прикосновении отверткой непосредственно к базе - реакции нет, а вот при прикосновении к катоду стабилитрона D6 - еще больший гудеж. Вообще, отверткой можно тыкать почти по любым элементам (даже по "шапкам" электролитов) - тональность самовозбуда варьируется в неописуемых пределах - от свиста до гудежа. Noise Core какой-то...

Напряжение накала под нагрузкой выставлено предельно стабильно - ровно 6,3 вольта (отрегулировано при полном прогреве ламп и транзистора в БП). Прям, тютелька в тютельку.

Ножки №4 и №5 обеих ламп соединены параллельно небольшим куском витой пары (сантиметра 2,5 длиной). Минус накала приходит непосредственно с земляной шины. А плюс - отдельным проводом с БП.

Шасси и короб - контактируют вместе (единое целое в электрическом плане). Сначала я сделал контактный лепесток на коробе и вывел от него отдельный провод на земляной пруток. На эффект самовозбуда - это никак не повлияло. Потом вычитал в какой-то книге по ламповым усилителям, что земля должна соединяться только на шине, изолированной от шасси и корпуса устройства. И убрал это проводок. Похоже, у меня причина в чем-то другом...
Но могу вернуть все в зад, если надо.

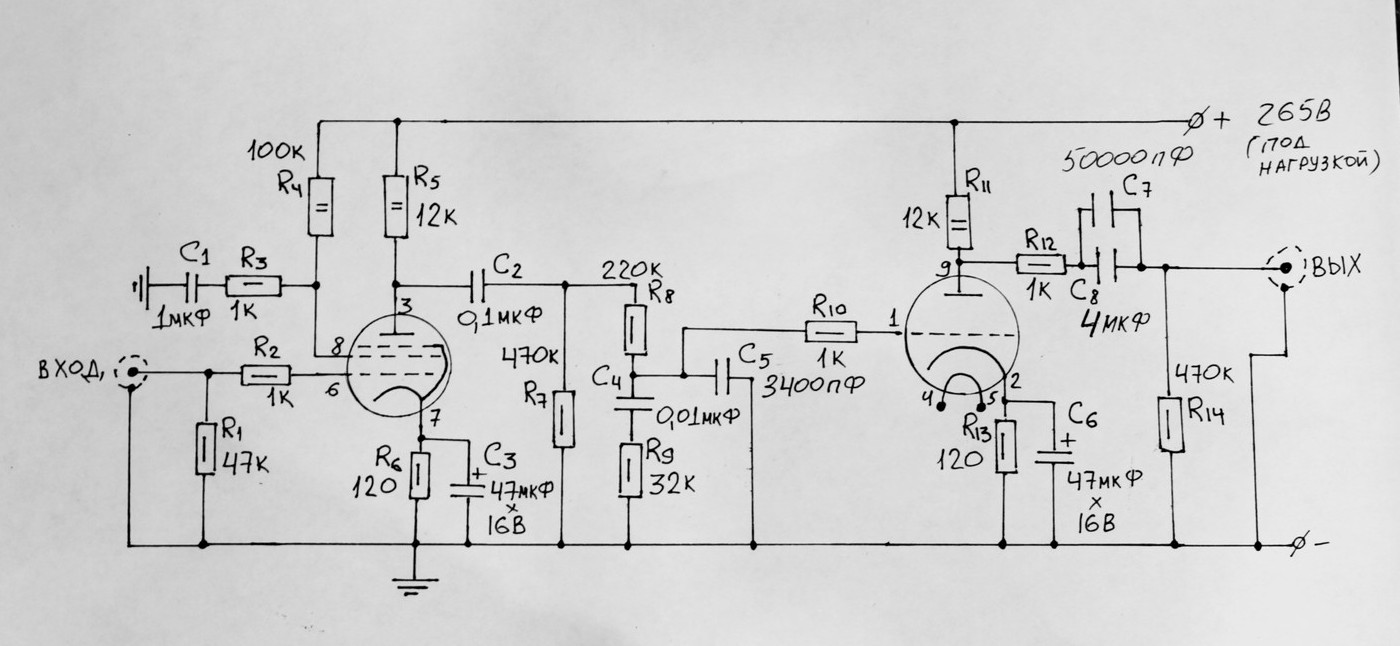

Схема корректора в реальном железе. Накал ламп заземлён - на схеме забыл обозначить.

Еще раз замерил анодное. При прогреве (10-15 минут), все-таки, выдает 280 Вольт под нагрузкой. Без нагрузки, БП выдает честных 300 Вольтей.

Сильно похоже, что возбуждается таки транзисторный филтър. У меня бывали такие случаи.
Для начала я бы стабилитрон отцепил от его затвора и прицепил к левому концу R4. Параллельно C9 какаянть керамика не помешает, типа 1000 или 4700 пик на пятьсот Вольт или тысячу. Поближе к транзистору.

То бишь, катод стабилитрона перепаять к точке соединения D5 и C8, правильно?

Пардон, я без понятия, кто там у него катод. Но тот конец стабилитрона, который на схеме приделан к затвору полевика, я бы таки да, прицепил к точке соединения D5 и C8. У меня был случай, когда эта операция помогла убрать генерацию.

А может, ну ее, эту электронику? Старый добрый дроссель и проблемы, как не было.

Шутить изволите, Дмитрий Олегович? Впрочем, я вас понял. Завтра займусь очередным победятлофоновым действом...
Керамику на 4700 пик уже нашел в закромах.

Ну может человек хочет так. Дроссель конечно проще всего.

Я такой ставил, проще всего. Никаких там полевиков, и прочего.

Володь, кажется, я уже в полшаге от идеального решения. Осталось просто дожать. Дроссель уже проходили. Как-то не очень убедительно получилось. КМК.
Вообще, вся эта история с фоном (и прочими проблемами) мне уже дала очень много, на самом деле. Чуть больше понимания во всех этих процессах. Это тоже дорогого стоит. Это бесценный опыт, на самом деле.

Давай, Лёша, дожимай его!

А что рисует осциллограф на выходе БП? С нагрузкой и без?

Так нету же....

На ей напряжение должно быть указано в явном виде. Иначе непонятно, рванёт - не рванёт...

Два киловольта. Шоб навсегда...

Этот фон не победить.
Он ловится на межблочный кабель. Выход корректора по схеме высокоомный. В нормальных же схемах на выходе катодный повторитель.
Можно биться хоть до седьмого пришествия. Но одно это уже все решает

Вот опять, bitte. Эньтюрьнетспицыализьдюк во всей своей красе. Ажъ в трёх местах сразу - не читал то, на что отвечает с таким вумным видом, не знает, что такое Ri, и снудки у него Чюдатворнаи, для буратин. Без экранов.

...однако я и сам слона-то не приметил Читать предназначенные жертвам егэ книжонки типа "Сикредтныя Тайны Чюдатворных Ломъпадовъ!!!", перевод с американского стюденточькой второго курса фелоложеского факультетега, от издательства типа иксмы - вредно. Проще сразу сочинения дарьядонцовой, их основную продукцию.
Коробок нужен металлический. Шасси нужно металлическое. И то, и другое необходимо соединить с сигнальной землёй. Оптимально - гденть неподалёку от входных гнёзд.
