Приветствую форум!

Парни! Нужна помощь по релюшкам, основной вопрос, в какой конторе можно заказать с доставкой в СПб качественные (по крайней мере не б/у с алибобы), и которые из них таковыми являются.
В общем крякнула (я так подозреваю) релюха: OMRON G5PA-2, если я правильно понял как прочел на каком-то штатовском сайте она снята с производства. Есть аналоги:
Fujitsu F4AK024T
Panasonic ALA2PF24
Hongfa JZC-42F / HF42F
Power Relay HRM4-S
Song Shuan 401LN-2AC-F-C
Tyco OSA-SS-224DM5
GoodSky GSA-SH-224

В даташите прочел, что живет 25000 операций, реально, если правильно посчитал, при включении каждые три минуты в течении трех лет - отпахала 500000.
В идеальном случае, конечно бы воткнул штатные, т.е их.
На плате SMD монтаж, вокруг релюх очень плотно, вверх их то-же сильно не поднять, плата в корпусе. В общем с нештатными нужно колхозить и кулибничать, хоть выдирай, припаивай шлейфы и выноси за корпус (хотя может это самый правильный вариант если засадить какие-нить ABB на колодках.

В общем у них такие показатели:
Slim DPST-NO relay: 24.5×13×25 mm (L×W×H).
Ток на катушку магнита 5А 24 VDC
на переключение 5А 250 VAC

Схема релюшки такая:


И если я правильно понял, это нормально разомкнутое реле. Т.е контакты 2-3 и 5-4 замыкаются, когда приходит напруга на катушку... Или нет?

metal-daze,
Можно вот тут пообщаться насчет поиска нужных: http://tec.org.ru/board/smi_2p_smi_24vd ... 18-1-0-493

Горыныч,
Ок, завтра попытаюсь связаться.
Или может у кого из форумчан в шкапчике новье, муха не сидела, так я куплю!

> Ток на катушку магнита 5А 24 VDC
Это, очень мяхко выражаясь, слабоумный бред.

Оно с катухой именно на 24 Вольта было? Одно есть, но оно с разборки. tec.org.ru приличные ребята, но по сцылке релюхи с контактами на переключение, у них размеры чуть больше.
именно так

Вот Олегович вы педантичный инженерище! Согласен:
Rated load 5 A at 250 VAC; 5 A at 24 VDC, resistive load (cos" = 1)
Номинальный - 22 mA.

Катушка да, на 24 В. Подозреваю, что с ориджинал пролетаю и нужно как минимум две, наверно буду ставить по ссылке, задействовав 1,2,8,7 контакты.
Есть мысли сделать "залепуху", в смысле прилепить его на бок на нейтральный герметик на плату.
Кстати, чтоб со старого крышку сдернуть, феном 350 градусов? Или там защелки?

Да не знаю, я их особо не разбирал.

Практически все релюхи разбираются , правда для этого их нужно выпаять . Скальпелем или чем под рукой есть острым поддевается снизу крышка . В 90% случаях помогает замачивание в автохимии и аккуратная шлифовка бумагой . Только не наждачкой покрытие махом стирается . А дело точно в реле ? Можно проверить подать напряжение и померить замкнутые контакты должно быть доли Ома . Если 1-2 и больше нужно чистить или менять .

Там в ошибке контроллера - "ошибка платы". Из всего, что удалось выудить из инэта по этой проблеме - список из пяти деталек. Релюхи первые в списке. Спецы по конкретно этой плате и не "профильной" теме держат все это в секрете, ну оно понятно, это их хлеб.
Но я считаю, что впаривать населению новые заводские платы по двадцатке, при цене изделия которым они управляют в 24 тыс., это млять уже барыганство жуткое. При том, шо в изделии еще корпус, два теплака, насос, вентилятор, гора клапанов и датчиков. У меня конечно в заначке было, случай такой предусматривался. И даже сейчас, если поерзать, ее можно выдурить через корешей в "малой теплоэнергетической" отрасли за 8-9... Но опрос населения по месту показал, что брали и за 15 и за 20, причем с пробегом.

Пойду через часок ковырять ее, правда максимальная постоянная напруга в доме это 19В на импульсной питалке от ноута, думаю сойдет. А судя по отсутсвию маркировки +- в даташите, полярность не важна?

Че за агрегат ? Где стоит много релюх и насос....

Стиралка

от 19 Вольт может сработает, может нет...
Для таких реле как подавать + и - на обмотку - неважно

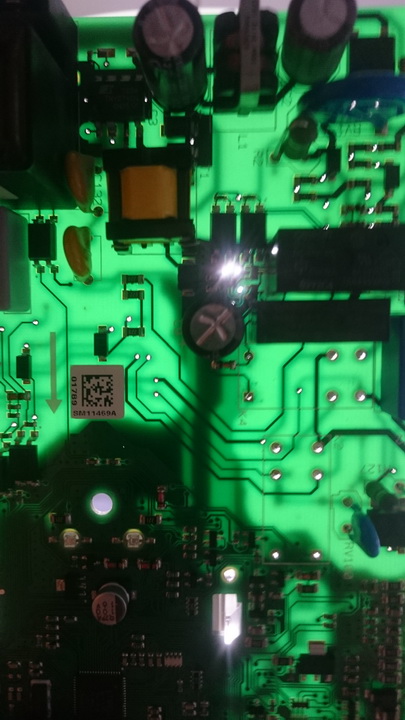

В общем как я не пытался их туда вкорячить с минимальными временными затратами, у меня не вышло, и на "попа" ставил, в общем хрень, плюнул, заколхозил второй ярус. Плата двухслойная, еще место под сверловку сразу не найдешь, вышла откровенная загогулина. Распаял паука, закинул в коробку, на выходных поедет на испытания.
Родные "нульцевые" омроны на ебее конечно нашлись, по 600 рэ за штуку без учета пересыла из Китая и пару месяцев ожидания. Ну может когда-нить...

Причем в даташите на новые релюхи присутствуют следы серебра на контактах.
По омрону ни гу-гу.

А старые разобрать так руки и не дошли .

Да как сказать..., именно так Выбесило меня выпаивание релюх, все эти оловоотсосы, еще это все на кухне, несмотря на поздние часы сразу всем в этот момент чета на этой кухне понадобилось.

ЗЫ: Если больше трех часов без ошибки отработает, то я релюхи вскрою обязательно. Просто при таком раскладе я их очень быстро вскрою, одним движением. А до испытаний придется их аккуратно расковыривать, а значит нудно и долго. Так шо Игорь, поймите правильно...

А смысл? Перематывать погорельца?

Не, там если я правильно понял по последовательности операций в агрегате, ошибка вылетает в тот момент, как будто контакты залипли. Ну да ладно, немного осталось.

В общем испытания прошли успешно.
За пару месяцев ни одного глюка, все четко...
И внедрение приблуды за 300 рэ с алибобы с включением вместо соответствующей перемычки с перепрограммированием одиннадцатого параметра с трех минут на 10, привело к заметному снижению числа включений..., бывало и по три часа стоял не включаясь при том же уровне комфорта отопления, в смысле без заметных перепадов тепла.

В общем плату полностью менять не стоит спешить, еще походит как говорится.





На контактах через просмотр сквозь линзу потемнения на пятаках конечно есть, так же как и присутствие какой-то блогородной хрени в их покрытии.
В общем с таким ресурсом как оказалось, считаю что омрон самого высокого класса



(пытался погреть и аккуратно поковырять, но понял что в данном контексте кусачки уместнее)

...вот и я гойварю - хрена вам лысого, проклятые эмьпереализды, а не триста баксов.

Кто в курсе, этот Омрон разборный? Чистить или сразу искать замену, прежде чем усилок вскрывать? Звук начал немного на левый канал "уползать", как будто сопротивление на контакте правого реле возросло.

Для начала пропаять ноги релюхи. Потом смотреть результат.

Так по любому еще и чистить придётся. Или может сразу на такие махнуть? https://www.chipdip.ru/product/finder-40.52.7.024.0000

Года три назад на правом канале это реле сработало по КЗ в нагрузке. По любому клеммы в момент размыкания подгорели чуток. Вот и вылезло спустя время. Хотя могу и ошибаться

Когда релюхи щелкают, вибрация постепенно разрушает пайку. Если вовремя пропаять, то и менять не придется.

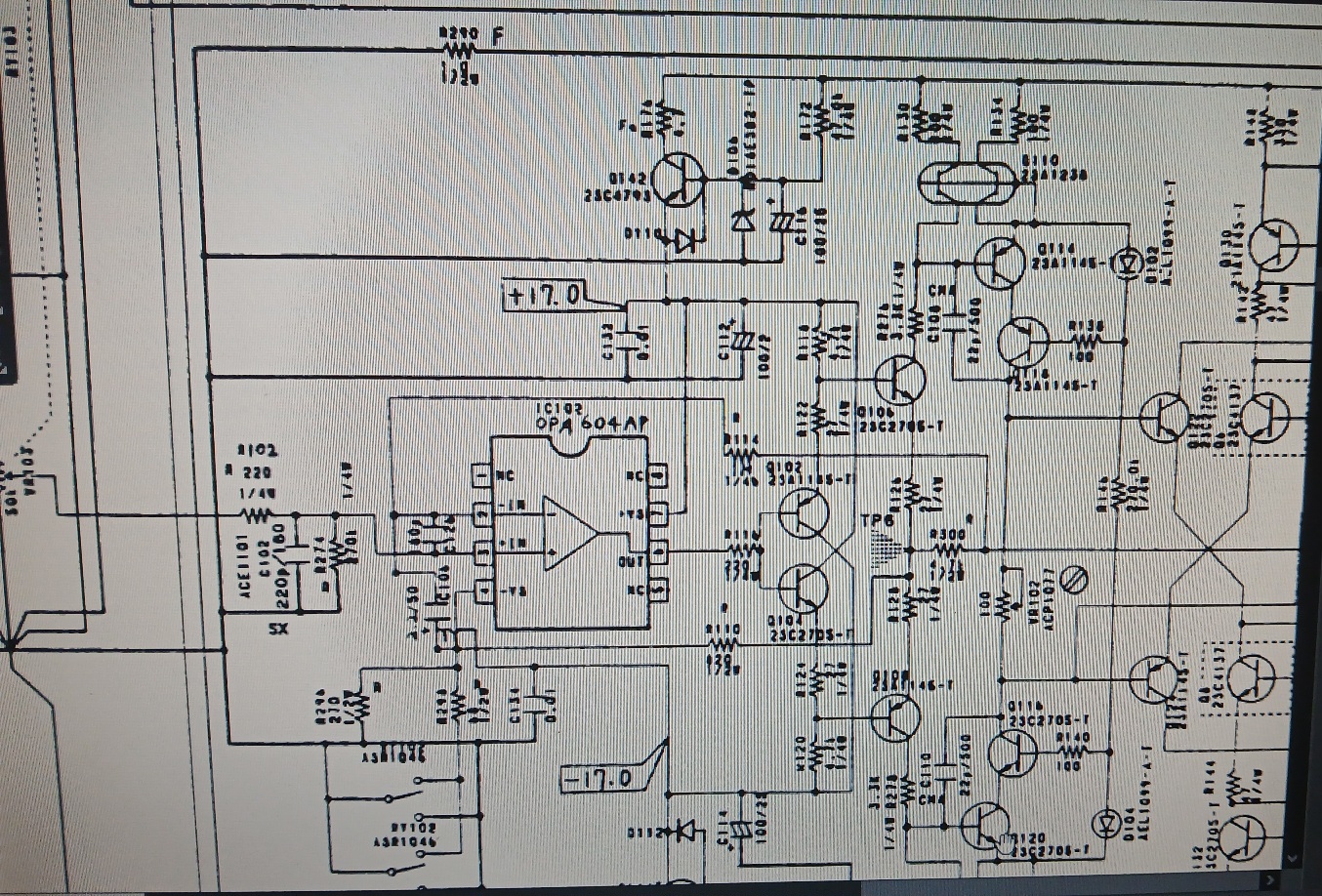

Кстати, хотел спросить, хоть и не совсем по делу . Светодиоды для чего стоят в плате? Стабилизация тока?

Надо схему смотреть, чего они там делают.

Я такую фигню только у Пио из 90-х замечал

В каждом канале по три штуки. Вместо обычных диодов, но зачем? Для упрощения поиска неисправности или есть сакральный смысл?

Если есть возможность заменить стремное рале на новое, лучше заменить. Чистка и полировка контактов — это когда менять не на что.
Светодиоды очень часто применяют именно для стабилизации напряжения в ГСТ. Обычно красные или зеленые. В отличии от стабилитронов, светодиоды считаются малошумящими.

Finder вроде неплохие считались раньше? Пару выводов если выкусить и поставить, нормальные, не? https://www.chipdip.ru/product/finder-40.52.7.024.0000
