Вероятно вечная тема, что залить в зазор пищалки. Вифа рекомендовала на 25, 26 и 27 динамики жижу APGL11. Носитель, как я понял, эфирное синтетическое масло.
Нашел на Руси два варианта.
Первый это от "Диффузора" на основе силоксана https://diffusormarket.ru/catalog/propi ... _6_ml.html Как я понимаю силоксанове масло, это не эфирное синтетическое...
Второй именно APGL11 http://dpsnshop.ru/APGL11--300uL-Ferrom ... 1631t.HTML Но магазин какой то неизвестный. Вроде Самара. Жижа, кстати, фасована как на торговых площадках за бугром.

Есть ещё такой вариант, без уточнений на основе чего сделано https://remdinamik.ru/raznoe/ferromagnitnaya-zhidkost/

Кто в последнее время жижу менял, что из оскудевшего ассортимента посоветуете?

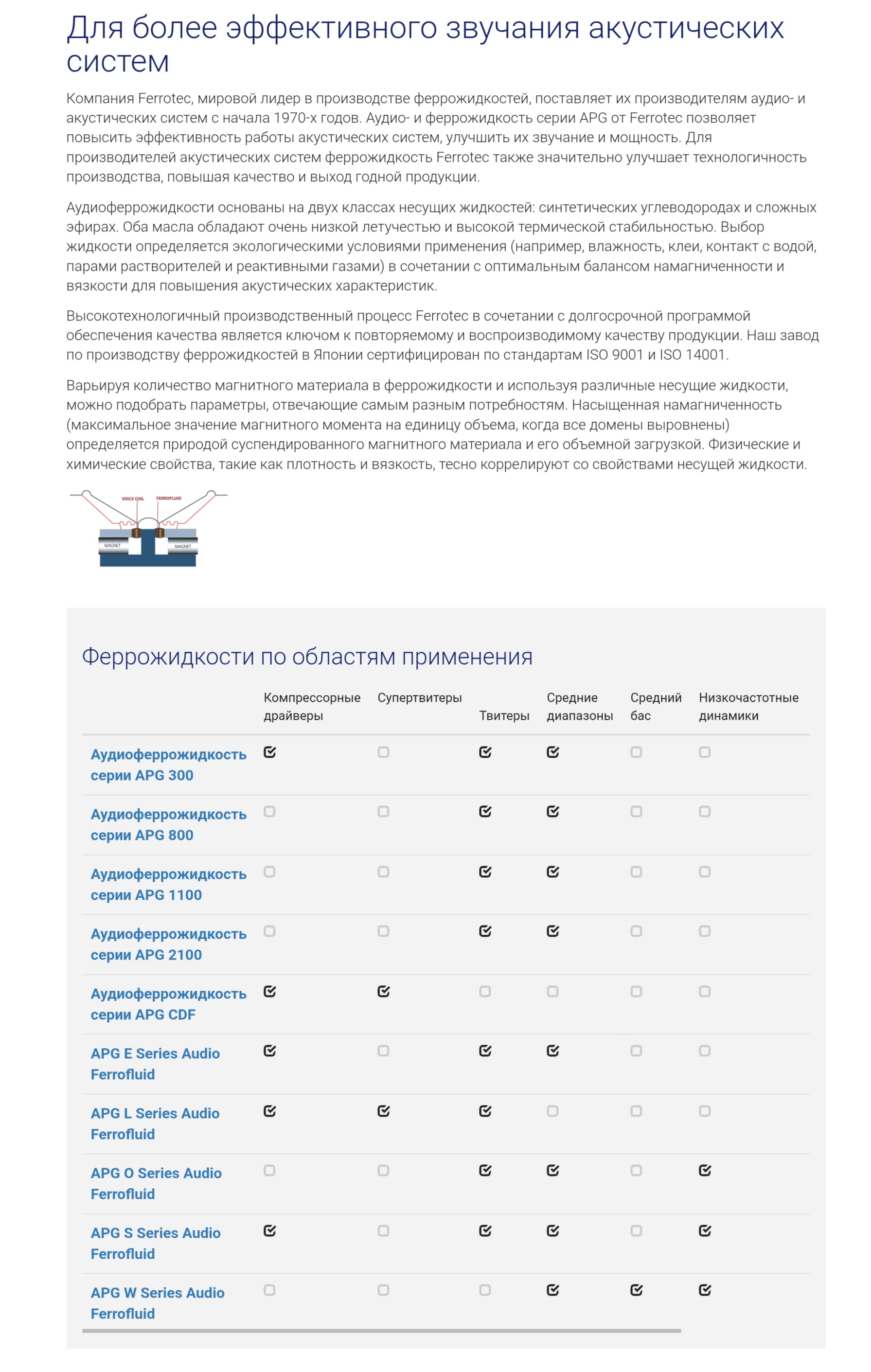

На сайте производителя из США подкачал инфу. Какая намагниченность для разных применений, разная вязкость и литера для различных условий. Наши чего то такую инфу не пишут

Вот еще немного информации по жижам и их применению в разных динамиках

Что куда лить есть тайна великая, которой производители не спешат делиться.
На ремдинамике в основном ассортимент с алиэкспресса. В Китае два крупных производителя AIYIMA и GHXAMP. Думаю чача на ремдинамике от кого-то из их. Можно попробовать напрямую на алике посмотреть, может там и характеристики какие-нибудь (кроме веса) будут.
Ну и вот ещё сайт по запчастям для динамиков (на всякий случай)
https://speakerrepair.ru/shop/glue/ferromagnet/ . В основном всё тоже самое что на ремдинамике, но иногда и другие вещи есть.

Да ещё такой момент из моей практики: треть отказов заполненных пищалок вызвана тем, что волшебная жижа размягчает (растворяет) клей, которым зафиксированы концы катушек с подводящими к каркасу.

Никакой тайны нет, в спеках на головки, как правило, всё расписано.

Жидкость там смотреть надо в последнюю очередь. Нифига они не пишут, вышлют на воде или керосине и аля улю - гони гусей.
Вообще с таким не сталкивался, ни сам лично, ни в интернете не читал. Чаще всего испаряется основа и жидкость превращается в грязь. Или при повышенной мощности происходит расслоение жижи.
Кстати, списались с Диффузором. Жижа у них на силоксане и соответствует плюс-минус APGL19. Для моих целейине подходит

operator,
И всё бы ничего, но на огромное количество динамиков спецификацию не найти.

так на ремдинамике тоже самое.

Так я Ремдинамик и не включил в "два варианта", там неясный феррофлюид

Кто производитель не признались?

Нет. Но реальных производителей качественной жижи (не Китай) в мире по моему всего два. Остальное – поднебесная.

operator, думается мне что у них тоже китайская жижа.

Там самое главное - суспензия ферромагнетиков или как их там правильно. А замешать то можно хоть в Одессе, на Малой Арнаутской. Основы разные, для разных применений. Для натурных опытов, для медицины, для уплотнений, для охлаждения.... Пришлют какую нибудь для уплотнения подшипников валов насоса, а ты её родимую в пищалку

Оплатил жижу APG L11, упаковка похожа на Ferro TEC, возможно и оригинал. Как придет, по наличию свободного времени, заменю с фотоотчётом. Жижа от Диффузора мне не приглянулась, всё таки вязкость 1,1Па/с в пять раз выше необходимого 0,2Па/с, может и пойдёт, но подвижка будет передепфирована.

По второй ссылке в первом посте заказал жижу. Пришла именно APG L11 от FerroTec. Не ожидал, что у нас можно купить оригинальный американский товар. В комплекте инструкция, пластинка пористого материала для чистки зазора и мягкая ампула 300ul . По идее должно хватить на 3-4 пищалки. С учётом рукожопости, на пару уж точно

Прикупил для "вливаний" феррофлюида мелкий инсулиновый шприц, там как раз есть разметка в микролитрах. Но перед тем как, решил ещё раз проверить воспроизведение ВЧ. Одну из дочерей подвязал на это дело. С помощью тестового диска стал включать сигналы с ВЧ. 12,5 кГц слышу, 16кГц на грани самовнушения. Дочь услышала и 16 (неприятно), 18 (болезненно неприятно) и даже 20 (уже гораздо тише). То есть головка воспроизводит заявленный спектр. Имеет смысл менять феррожидкость или можно подождать? Просто когда менял ранее, то приносили или с заклинившей катушкой или с сильными искажениями и сниженным уровнем. Но так то, если вникнуть, пищалкам 30 лет уже

Резать, не дожидаясь перитонита.

Снял пищалки, внимательно осмотрел и сравнил с запасной. Запаска, судя по матричной печати и раннему номеру партии, более древняя. И на ней, на стыке фланца и магнита нет ничего. На снятых, есть что то типа герметика. При легком нажатии на резиновый подвес, штатные свободно перемещаются, а "запаска" с трудом. Из чего напрашивается вывод, что жижу в штатных пищалках уже когда то меняли.

Для начала нужно разобрать голову. Снимаем фланец и сборку подвижки в кондукторе





Далее чистим зазор от остатков старого феррофлюида, не забывая осторожно почистить катушку подвижки









Далее набираем одну дозу на один динамик. Наберёте всё - всё и уйдёт в зазор. Магнит вытягивает тонкой струйкой всю жижу, на поршень можно даже не давить. На одну головку 1 дюйм нужно 100 микролитров или 0,1мл.





После чего собираем всё в обратной последовательности.
Осталось немного жижи, решил заменить и в запаске. Она сделана ранее и чуть по другому. Прокладка не картон, а пластик резиноподобный, намотка с изоляционным лаком другого цвета, аккуратней соединение купола с каркасом. Жижа там стала густой и при удалении из зазора ощутимо сопротивлялась, плюс видимо она расслоилась и жидкая часть как бы расплескалась по прокладке. Вангую, что в моей акустике жижу всё таки меняли и не так давно, максимум лет 15 назад.







Все фото с комментариями.

Охлаждает. Демпфирует. А вот про увеличение КПД, это скорее размачивает сухой тряпичный подвес.
На новой, мягкой "тряпке", всегда будет ярче без жижи.

При правильной дозировке подвес остаётся сухим. Ничего на него не попадает и не размачивает. Ну и подвес на указанной вифе не тряпичный.

operator, а какой же там подвес?

Что типа резины или полимера на неё похожего

Особенно хорошо видно что жидкость никуда не проникает (и как следствие ничего не смягчает) по картонной прокладке на вашем фото.
Ой, а в моих пивонерах почти такие жа

Это уже расслоившаяся нерабочая жижа. Новая сидит чётко в зазоре

Уж коль скоро диваны сегодня переключены в режим эксперта по феррожидкости, напомню вкратце историю.
Разработана для НАСА, а именно для присадки к топливу, что бы оно в невесомости подтягивалось к топливному насосу ракетного двигателя с помощью магнитного поля. Создана Стивом Папиллом в 1963 году



А уть позже, Розенсвейг описал и создал феррогидродинамику



Боб Берковиц из Акустик Рёсерч в 1972 году начал изучать применение феррофлюида в твитерах громкоговорителей для подавления резонанса, а Дана Хэтэуэй в 1974 из Epicure, при применении жидкости заметил эффект охлаждения катушки. Феррофлюид парамагнетик и подчиняется закону Кьюри. Простыми словами, при нагреве она хуже удерживается магнитным полем. При нагреве катушки, горячая жижа отходит от неё к магнитам, освобождая место для холодной, этакая циркуляция и охлаждение. Но тут кроется и засада. Особенно для любителей накрутить ВЧ и "навалить". Катушка перегревается, перегревает феррофлюид и он просто выходит из зазора, особенно жидкая основа. В принципе так и катушки на ВЧ палят. К 1976 году подтянулись другие производители, например Беккер Электроникс. К 1979 научились охлаждать НЧ катушки с помощью феррофлюида. Из японцев первыми перешли на феррофлюид Техникс. К началу 80-х феррофлюид стали применять большинство производителей.
