Усилитель Unitra

Здравствуйте. Достал такой аппарат из закромов. Решил перебрать по-быстрому. Промыл и смазал коммутацию и регуляторы. Заменил конденсаторы (пока частично). Включил не боясь (в обход лампы, ибо аппарат был почти живым). Предохранители засветились

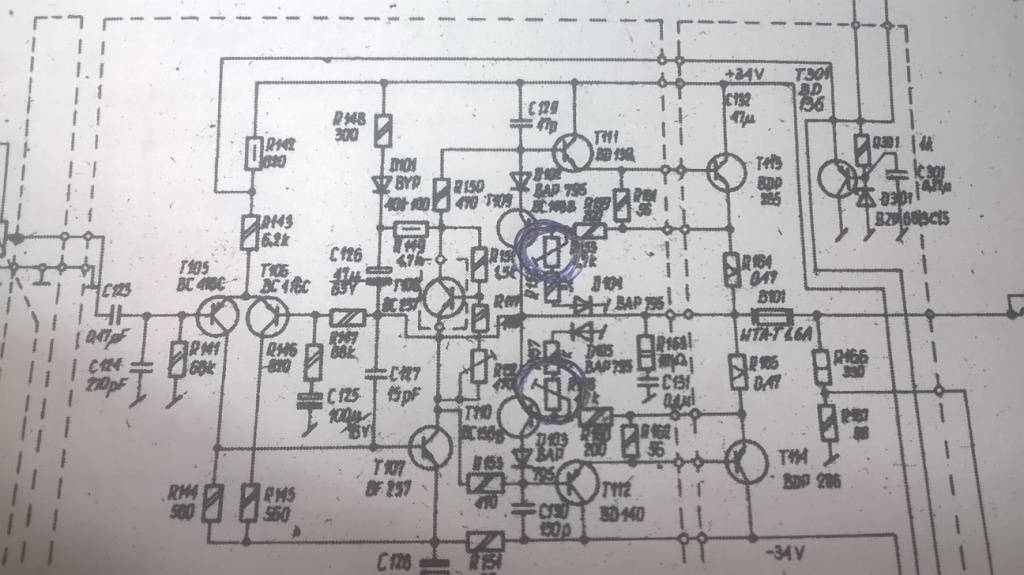

.В одном канале выходные транзисторы приказали долго жить. Ну что же, заменил родными сердцу кт818г/кт819г. Заработал суррогат. На выходе: один канал 20 мВ второй 100 мВ. На эмиттерных резисторах (в обоих плечах, обоих каналов) 2- 5 мВ. При это "ступеньки нет". Но есть подозрение, что не так должно быть. Мануала нормального в сети не нашёл. Нашёл схему, и ту в убогом качестве. Посмотрел - не хватает тяму...
Как это чудо отрегулировать? В какой последовательности крутить резисторы?

Вложения:

оконечник унитра.jpg [ 375.53 КБ | Просмотров: 2212 ]

Автор:

Каметон [ 31 дек 2024, 16:00 ]

Заголовок сообщения:

Усилитель Unitra

Всех С Наступающим Новым Годом! :2piv:

Вложения:

WP_20241227_14_23_59_Pro.jpg [ 182.69 КБ | Просмотров: 2206 ]

WP_20241227_14_23_53_Pro.jpg [ 166.85 КБ | Просмотров: 2206 ]

WP_20241227_14_23_49_Pro.jpg [ 177.21 КБ | Просмотров: 2206 ]

Автор:	operator [ 31 дек 2024, 16:03 ]
Заголовок сообщения:	Усилитель Unitra
На Электротане тоже нет?

Автор:	Каметон [ 31 дек 2024, 16:06 ]
Заголовок сообщения:	Усилитель Unitra
operator, искал, не нашёл.

Автор:	operator [ 31 дек 2024, 16:08 ]
Заголовок сообщения:	Усилитель Unitra
Тогда безнадёга. Только наобум крутить

Автор:	Каметон [ 31 дек 2024, 16:18 ]
Заголовок сообщения:	Усилитель Unitra
Надежда на Фленжера и Зигфрида. Может они чего подскажут... Ежели нет, буду спрашивать у наставника. Вот только пожалует он ко мне только после праздников... А дома усилителя нет. Понижайку пропил, стоят японцы без питания

Автор:	Каметон [ 31 дек 2024, 16:21 ]
Заголовок сообщения:	Усилитель Unitra
Кстати усилитель по качеству сборки/исполнению производит крайне удручающее впечатление. Флюс не смыт (вообще), все кривенько... По качеству исполнения до большинства советских усилителей ему далеко.

Автор:	Каметон [ 31 дек 2024, 17:35 ]
Заголовок сообщения:	Усилитель Unitra
Кисло что-то, видать все оливьеху крошат...

Автор:	operator [ 31 дек 2024, 17:39 ]
Заголовок сообщения:	Усилитель Unitra
Ессно. У мене например утка с яблоками в жопе в духовке дозревает

Автор:	Каметон [ 31 дек 2024, 17:40 ]
Заголовок сообщения:	Усилитель Unitra
А вот акустика польская хороша. Как по исполнению, так и по звуку. Единственное, так и не смог я понять тайну кирпичей из прессованной стекловаты в герметичной поллиэтиленовой упаковке. Видимо секретная польская технология...

Автор:	Каметон [ 31 дек 2024, 17:42 ]
Заголовок сообщения:	Усилитель Unitra
operator, утка хороша! Но я больше хрюш люблю. Хотя сегодня на первое молодой бычок. Позавчера приговорили. В холодильнике не лежал...

Автор:	Каметон [ 31 дек 2024, 17:45 ]
Заголовок сообщения:	Усилитель Unitra
Ну и непременно ректификат. От дистиллята у меня голова бо бо

Автор:	Зигфрид [ 01 янв 2025, 11:32 ]
Заголовок сообщения:	Усилитель Unitra
С наступившим всех. Ну, все как всегда. Сперва нужно ток покоя выставить. Обратить внимание на подстроечник, который за это дело несет ответственность. Частенько , от времени, они нихт функционирен. Соответственно , при первом включении , дохнут выходники от большого тока. До 50 ма будет норм. Ноль на выходе, я смотрю, ничем не регулируется. 20 мв — нормально, а вот 100 — тоже конечно не очень критично. Можно и оставить. Ну, или терзать дифкаскад, путем подбора одного ( R 145 ) из коллекторных резисторов . Мне не понравился УН в этом усилителе . Нет эмиттерного резистора . Я бы поставил . Ом так на 27. Маленькие диоды у поляков дерьмо. Очень нестабильно работают. Менять на 1n 4148. Для надежности, я бы зашунтировал Э —К термо транзистора, емкостью на 0.1 мкф. И конечно же первое включение через лампу!!!!

Автор:	Горрыныч [ 01 янв 2025, 11:36 ]
Заголовок сообщения:	Усилитель Unitra
Корпусок такой ладный. Выкинуть оттуда все говно, оставить только транс. И сделать новый усь по своему вкусу))

Автор:	Зигфрид [ 01 янв 2025, 11:42 ]
Заголовок сообщения:	Усилитель Unitra
Ну, я бы так и поступил. Питальник приличный стоит, а все остальное ваще не проблема собрать.

Автор:	Зигфрид [ 01 янв 2025, 11:45 ]
Заголовок сообщения:	Усилитель Unitra
Зигфрид писал(а): Для надежности, я бы зашунтировал Э —К термо транзистора, емкостью на 0.1 мкф. ! Блин! Б — К !!! Сорэ. Не проснулся еще толком

Автор:	Весельчак У [ 01 янв 2025, 12:22 ]
Заголовок сообщения:	Усилитель Unitra
Зигфрид писал(а): Ноль на выходе, я смотрю, ничем не регулируется. .............Ну, или терзать дифкаскад, путем подбора одного ( R 145 ) из коллекторных резисторов . Мне не понравился УН в этом усилителе . Нет эмиттерного резистора . .! тогда уж добавить полностью зеркальный диффкаскад на н-п-н (разумеется с минусовым стабилизатором) получить симметрию, выкинуть совсем всю эту тряхомудию с диодами и подстроечниками и не иметь проблем с "нулём", а ещё лучше, как сказал Горрыныч, - из ишака коня не сделаешь

Автор:	Зигфрид [ 01 янв 2025, 12:52 ]
Заголовок сообщения:	Усилитель Unitra
Ну, конечно же лучше. Но задача то починить то что есть в наличии. Ну, разве что слегка допилить. Но только слегка!!!! Вот я и написал про это. Прилепить кондерчик на 0.1 мкф, и примастырить резистор в УН, это же совсем не сложно. А на счет нуля на выходе — можно и не трогать ничего. Там не критично. Постоянка мизерная.

Автор:	Phlanger [ 02 янв 2025, 10:19 ]
Заголовок сообщения:	Усилитель Unitra
Тут надобнобы крутить не крутилки, а шыльце. Чтобы извлечь его из попки и дальше жить без него, долго и щщястлево. Ну какой ещё монаул нужен к схеме из трёх деталей? Всё, что там осмысленно регулируется - ток покоя. Таки ступеньки нет, а надо чтоб была? Или чего вы хотите добиться? Ну можно ток покоя для очистки совести увеличить раза в четыре, жъ ничего не изменится... Вот за сто миллиВольт на выходе можно и попробовать. Причин вижу ровно две - кривая входная пара в дифкаскаде и текущий C125. Всё. Входную пару можно попробовать поменять, на транзисторы "из одной коробки", этого достаточно. Что-то там выбирать из полведра - не обязательно. Кстати, сдаётца мне, неплохой усилитель.

Автор:	Каметон [ 02 янв 2025, 16:35 ]
Заголовок сообщения:	Усилитель Unitra
Корпус сейчас не проблема, как и комплектующие. Можно что угодно собрать и как душе приятно. Я всегда стараюсь отремонтировать аппарат максимально близко к оригиналу (люблю когда даже все болты родные). Не понравилось - купи другой, рынок изобилует (особливо если берешь неисправное). Минимальный "допил", вернее устранение болячек, это можно. К примеру: как слушать вегу 120 не перенеся среднюю точку конденсаторов? С веф 101 тоже самое, не порезав дорогу и не поставив перемычку от фона в одном канале не избавиться. Это более чем разумно. Глубокие же переработки - это от лукавого. Не нравиться, сделай с нуля...

Автор:

Каметон [ 02 янв 2025, 16:37 ]

Заголовок сообщения:

Усилитель Unitra

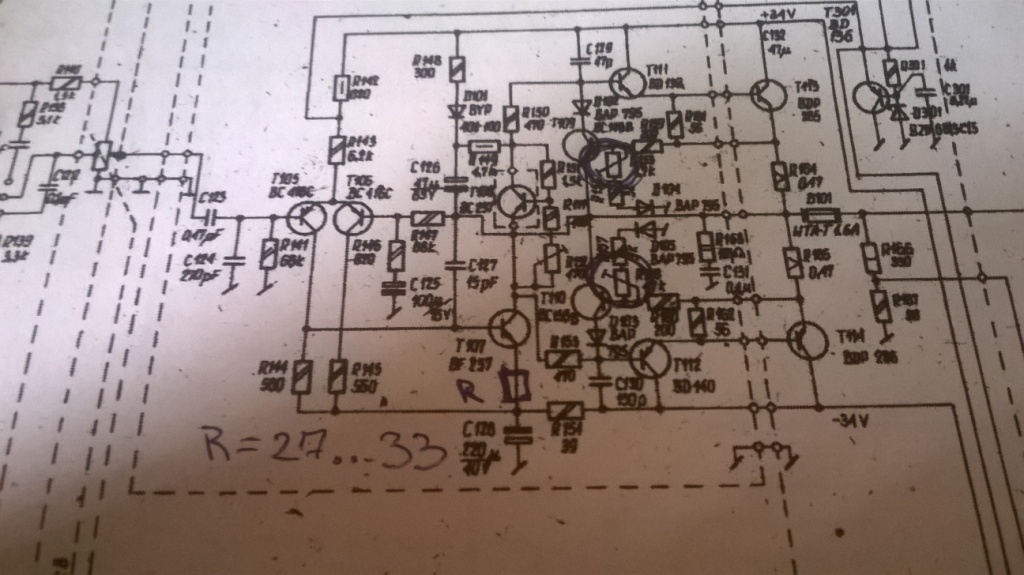

Зигфрид, я вас правильно понял? Вот так?

Вложения:

WP_20250102_20_15_15_Pro.jpg [ 203.76 КБ | Просмотров: 1963 ]

Автор:	Зигфрид [ 02 янв 2025, 16:41 ]
Заголовок сообщения:	Усилитель Unitra
T 207. С эмиттера 27 — 33 ом на шину питания. Емкость на 0.1 мкф нарисована верно.

Автор:

Каметон [ 02 янв 2025, 16:49 ]

Заголовок сообщения:

Усилитель Unitra

Phlanger, спасибо! С 125 - в порядке. Ток покоя сильно увеличивать не собирался, но всё же приведу к условно "рекомендованному".
Подскажите вот эти резисторы чего регулируют?

Вложения:

WP_20250102_20_42_50_Pro.jpg [ 219.68 КБ | Просмотров: 1957 ]

Автор:

Каметон [ 02 янв 2025, 16:59 ]

Заголовок сообщения:

Усилитель Unitra

Зигфрид, Вот так?

Вложения:

WP_20250102_20_54_14_Pro.jpg [ 203.59 КБ | Просмотров: 1952 ]

Автор:	Зигфрид [ 02 янв 2025, 17:02 ]
Заголовок сообщения:	Усилитель Unitra
Так. А вот резисторы, которые за защиту отвечают, трогать не надо!

Автор:	Phlanger [ 02 янв 2025, 18:33 ]
Заголовок сообщения:	Усилитель Unitra
Каметон писал(а): вот эти резисторы чего регулируют Пороги срабатывания защиты по току. Пустое это. Каметон писал(а): Понижайку пропил Есть у меня лишняя на 400 Ватт. В смысле, не на сарае слово из трёх букв написано, а проверена под реальной нагрузкой. Жужжыд, сцуко.

Автор:	Каметон [ 03 янв 2025, 08:54 ]
Заголовок сообщения:	Усилитель Unitra
Phlanger, спасибо. У меня тоже в запасе есть пару трансформаторов, но это же нужно корпус пилить...

Автор:	Каметон [ 03 янв 2025, 09:01 ]
Заголовок сообщения:	Усилитель Unitra
По усилителю, такую штуку заметил, при включении может очень тихо цыкнуть в динамик (почти не заметно). А может как завыть, аж динамики жалко. Платку защиты, я конечно, заказал у китайцев. Но всё же интересно как-то. То почти не заметно, то с воем. Может ему Цобеля-Бушеро на выход повесить? Сегодня, если мелкая моторика и зрение вернуться буду продолжать ремонт...

Автор:	Зигфрид [ 03 янв 2025, 10:10 ]
Заголовок сообщения:	Усилитель Unitra
Не помешает. Я как про защиту АС, так и про Зобеля. Только Зобель в этой схеме уже стоит. А вот RL фильтра я не вижу.

Автор:	Зигфрид [ 03 янв 2025, 10:22 ]
Заголовок сообщения:	Усилитель Unitra
Сорэ. LR фильтр тоже есть. Сразу не увидел. Так что останется только поставить защиту АС.
