Ищу схему на усилитель: "Denon PMA-780D" либо на: "Denon PMA-880D". Интересует принципиальная схема узла переключения акустических систем. У 780-го стандартно "А/В/А+В/выкл". У 880-го "В" напрямую без отключения, "А" либо отключена, либо в параллель "В".
Можно конечно вскрыть усилитель "-880D", проштудировать и переделать, или закрыть, и не влезать...
Если вдруг у кого-то имеется или известно где взять - был бы благодарен.

Игорь,привет,посмотри,оно? https://www.nodevice.com/service-manual ... ual-viewer

Андрей спасибо. В закладки бросил. Буду разбираться.

https://www.google.com/url?sa=t&source= ... KfXRvNQ4uV

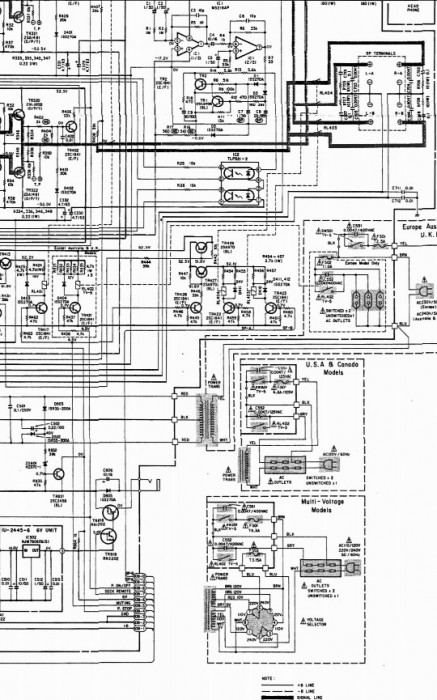

Сразу скачивается в pdf Навскидку - на каждую пару выходов свое реле. Управляются с процессора.

И платы защиты тоже работают. Если одна релюшка постоянно включена, то либо проц, либо защита включили ее на постоянку. Либо просто залипла сама релюшка, или какой-нибудь деятель тупо перемкнул.

Накачал разного.
Весь пердиманокль в том, что у меня "PMA-880D". Там управление ручное и в функции так, и заложено, что акустика "В" не отключаемая. У переключателя всего два положения и только для "А". Где-то читал, что это своеобразный "директ". Система "А" может подключится в параллель "В"или быть отключенной. Почему я и спрашивал про PMA-780D, У него чуть по другому устроен ЦАП и коммутация акустики полноценная. А в остальном это тот же PMA-880D.

Странный, мягко говоря, директ... В любом случае, контакты реле задействованы, иначе как осуществляется защита, и задержка подключения акустики? Без защиты никак нельзя... Что-то здесь не так.

Да, конечно. Это реле имеется. Просто акустика "В" идёт с его контактов напрямую на свои клеммы. Может и через другую плату, через которую коммутируется акустика "А", но минуя такую же коммутацию как у "А".
Т.е. "А" идёт через контакты дополнительного реле или контакты скажем галлетника, а "В" сразу на выход!
В общем вскрытие покажет. Надо усилитель Диатон вернуть на место, Деноном заняться.

Нет там никаких дополнительных контактов и плат. Реле 403 включает акустику А, реле 404, акустику Б. Управление идет с процессора. Все коротко, ясно и понятно. Не думаю, что к этой простоте могли пригородить еще какой-то огород. Ладно, ждем вскрытия, мне тоже интересно стало.

Хочу ещё раз заметить. У меня усилитель: "Denon PMA-880D". И на него не нашлось сервис мануала.

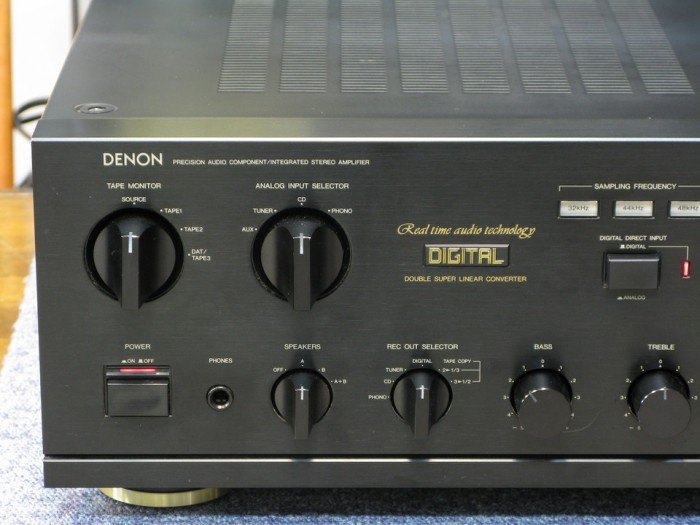

Вот эта злополучная рукоять:

На всех схемах, которые у меня вчЁра случились, примерно одно и тоже решение, что на Вашем вложении. А так как "Denon PMA-780D", брат близнец 880D. С такой вот рукоятью:

То вполне возможно, что и платы взаимодействия с АС у них одинаковые. Просто на плате "880" отсутствуют детали для коммутации "В", а рукоятке позволено лишь два положения. Уповая на это, думаю "кастрацию" 880 устранить.
Японцы пишут по этому поводу:
" Динамик: AorB: от 6 до 16 Ω, A + B: от 12 до 16 Ω
(клемма B является прямым подключением) "
P.S. пульты управления к этим усилителям не предусмотрены. Поэтому процессора в них Ёк!

Пока сделать ничего не удастся. всё по минимуму. Реле задержки/защиты одно. От него на АС "В" прямым проводом на соответствующие терминалы выхода.
Система "А" уходит оттуда же, но на плату переключения "spaeker-A", который и коммутирует вкл/выкл АС "А". Дополнительных контактных групп на галетном переключателе нет. Надежду оставляем за бортом.
Искать переключатель акустики от усилителя "Denon PMA-780D", наверное безнадёжно. Колхозить подходящий галетник? Не....

Буду делать селектор выходного сигнала на АС. Нашёл пять тумблеров, ещё отечественных, на мощных контактах. Посеребренных. Есть пара ещё более мощных. Сделаю коробочку на два входных и четыре выходных терминала. Подключу к прямому выходу "В". В усилитель не полезу.

Если нужно просто переключать между А и В, то самый простой, на мой взгляд, вариант - еще одно реле с переключающимися контактами. Управлять им переключателем на передней панели, а само реле повесить в удобном месте, хоть возле выходных клемм. Если все сделать аккуратно, с головой, то потом можно будет все вернуть в первозданный вид. И

Я не против даже двух. На каждую из систем, но....

Не получится. Галетный переключатель не имеет столько групп контактов, чтобы управлять парой реле. В одной смысла нет.
Есть смысл этим заниматься только в том случае, если отыщется плата управления АС от PMA780D. Она устроена на галетном переключателе, что бы было понятно - как у Брига-001. После реле защиты и задержки сигнал на галетник, а уже он коммутирует АС1/АС2/Телефон/Выкл.
Так что, буду делать селектор.

Самое правильное решение.

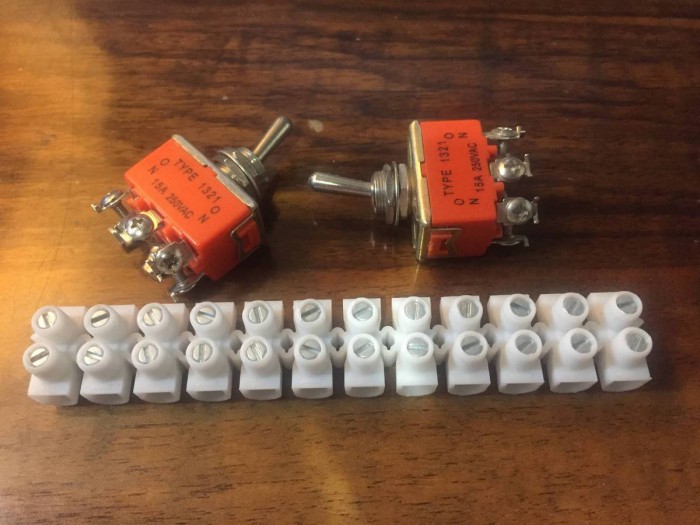

Во, набор для коммутатора за полчаса без паяльника:

Можно и так. Тем более всё есть для этого. Пока корпус подыщется, да терминалы приличные купятся...
